窄幅作业用挖掘机挖斗结构设计

　　在市政管线清槽、狭小基坑边角修整、硬土窄沟开挖这类常规宽斗无法施展的作业场景里，这类窄幅挖斗是挖掘机必不可少的属具配置。不同于常规土方斗追求大装载容量的设计逻辑，这类窄斗的核心设计目标是适配受限空间的精准挖掘作业，斗体宽度收窄后，能在宽度不足半米的沟槽内完成垂直开挖，不会剐蹭沟槽侧壁，尤其适合给排水管线布设、通信线缆沟槽开挖、路缘石基础修整这类对开挖边界精度要求较高的工况。

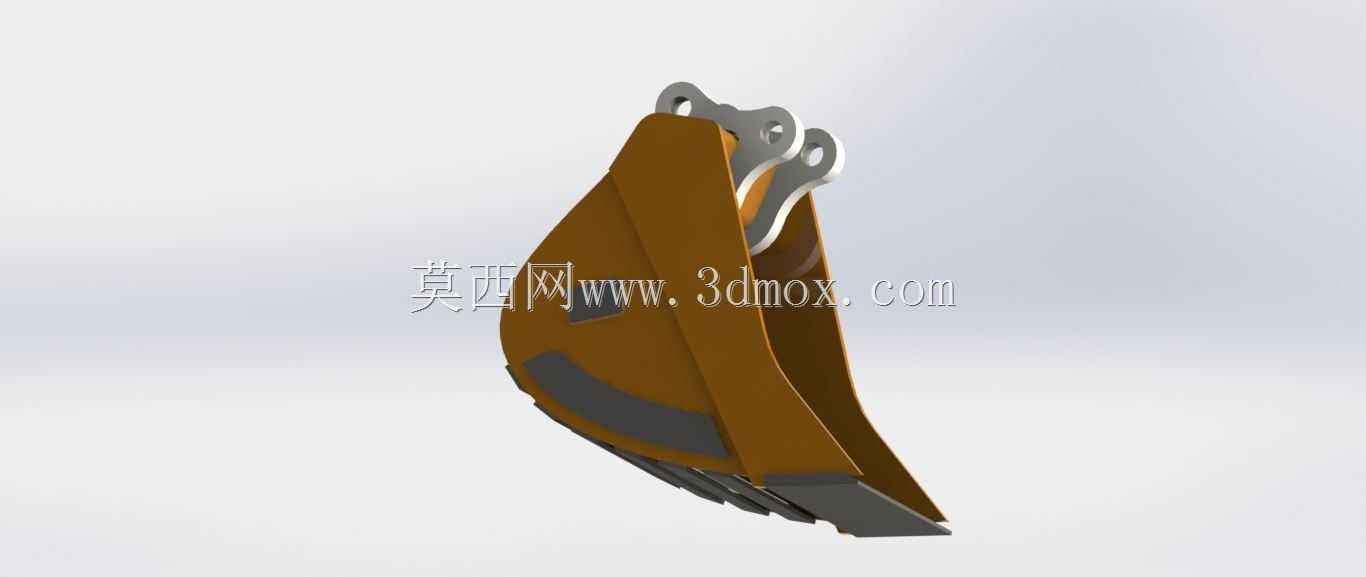

　　从结构设计逻辑来看，整个斗体采用弧形斗背加侧刃补强的构型，斗背的弧度经过反复校核，保证挖掘时斗齿切入土体后，斗体能顺着挖掘轨迹顺畅收料，不会出现土体卡滞在斗腔内部的情况。斗齿采用突出式排布，齿尖超出斗底刃口一定距离，最先接触作业面，能有效降低刃口的直接磨损，同时在挖掘硬实土层或者夹杂碎石的回填土时，齿尖可以先破开致密土层，降低整个斗体的切入阻力，减少挖掘机小臂的负载冲击。斗体两侧的侧刃做了加厚耐磨处理，因为窄幅作业时，斗体侧面经常会和沟槽侧壁发生摩擦，普通厚度的板材很容易在长期作业后出现侧边磨穿的问题，加厚的侧刃板能大幅延长属具的使用寿命，减少现场补焊维修的频次。

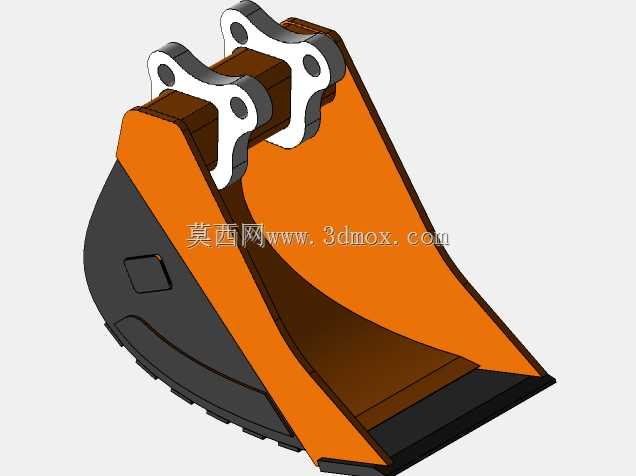

　　安装连接部分采用双销轴铰接的结构，铰接耳板的孔位间距、销轴直径都严格匹配对应吨位挖掘机的小臂连杆尺寸，安装时不需要额外改装连接结构，直接替换原有属具即可完成装配。铰接耳板做了加强筋补强，因为挖掘作业时，尤其是遇到硬土层撬挖工况，铰接位置会承受很大的交变载荷，要是耳板强度不足，很容易出现耳板开裂、销轴孔变形的问题，加强筋从耳板根部一直延伸到斗背上段，把集中载荷均匀分散到整个斗背结构上，避免应力集中导致的结构失效。

　　斗腔内部的容积设计没有盲目追求大装载量，而是和斗体宽度、对应挖掘机的挖掘力参数做了匹配，保证单次挖掘的负载不会超过挖掘机小臂的额定载荷上限，避免出现翘头或者液压系统过载的情况。斗底的弧度设计兼顾了收料和卸料的顺畅性，挖掘时土体顺着斗底弧面滑入斗腔，卸料时只要翻转斗体，斗内的土体就能顺着弧面完全滑出，不会出现粘斗的情况，哪怕是含水率较高的粘性土，也能顺利卸除，减少人工清理斗腔的工作量。

　　从实际作业的适配性来看，这类窄斗除了常规的土方开挖，还能配合破碎作业后的石块清理，窄幅的斗体可以伸进石块之间的缝隙里，把破碎后的小块石料撬松、铲出，不会像宽斗那样被石块卡住。在园林绿化的树坑开挖作业里，这类窄斗也能很好地控制开挖范围，避免过多破坏周边的植被和原有路面结构，作业精度远高于常规宽斗。设计时也考虑了耐磨件的更换便利性，斗齿采用插拔式的安装结构，现场不需要大型工具，只用撬棍就能把磨损的斗齿拆下来更换，不需要整组焊接，能大幅缩短现场停机维护的时间。侧刃部分也预留了耐磨焊条堆焊的余量，当侧刃磨损到一定程度时，现场直接堆焊耐磨层就能继续使用，不需要整体更换斗体，降低属具的全生命周期使用成本。

　　整个斗体的外形轮廓做了倒角处理，没有尖锐的外凸棱角，一方面是避免作业时剐蹭周边的管线或者构筑物，另一方面也能减少结构上的应力集中点，提升整体结构的抗疲劳性能。铰接位置的销轴孔都做了镶套处理，铜质衬套能减少销轴和孔壁的直接磨损，长期使用后只要更换衬套就能恢复铰接精度，不会因为孔位磨大导致整个斗体晃动，影响作业精度和结构安全。
