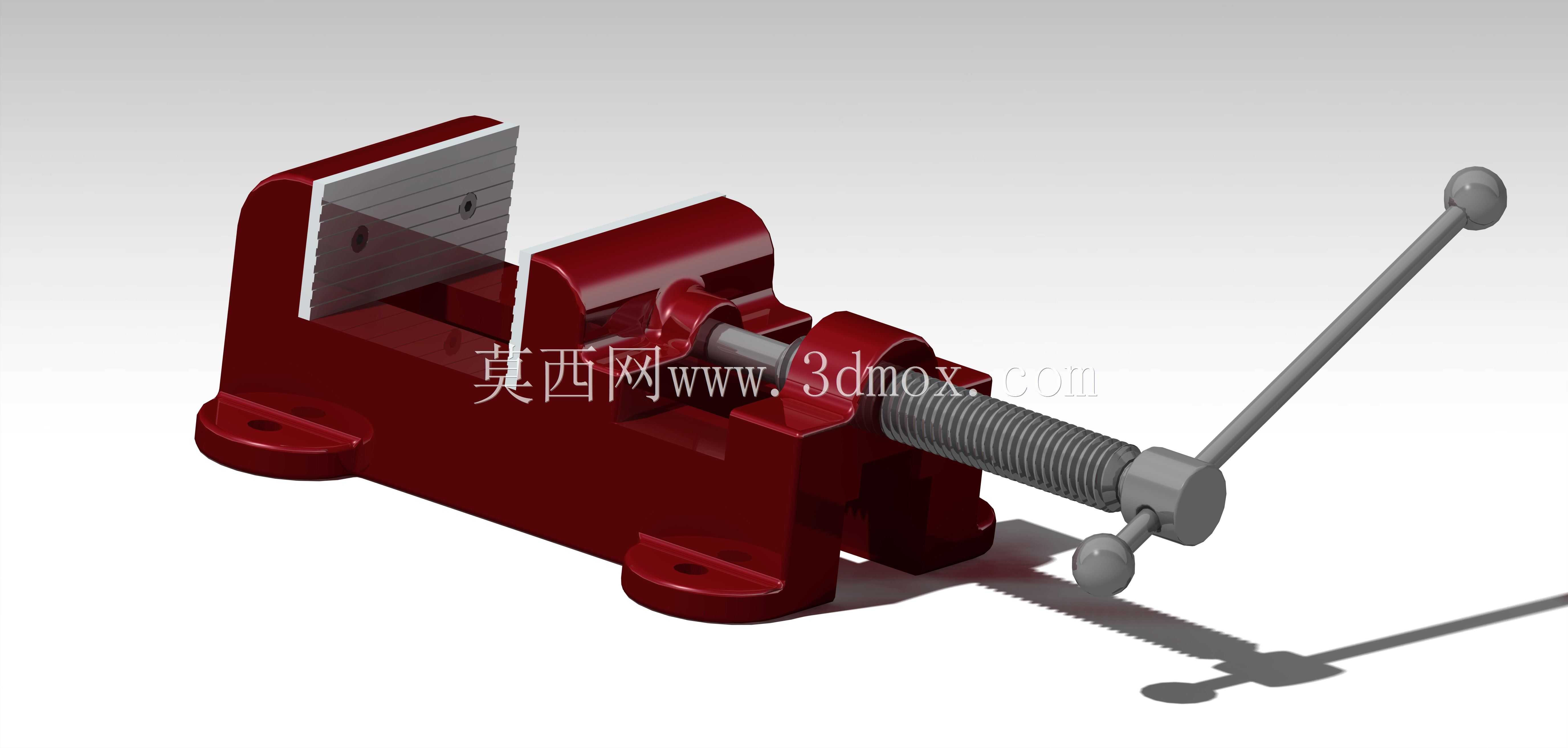

机加工手动螺杆式台虎钳结构设计

　　在常规机加工、钳工装配、维修作业场景中，台虎钳是工位上最基础也最核心的夹持类工装，这套手动螺杆式台虎钳的结构完全围绕工位实际夹持需求展开设计，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便利性。从实际使用场景来看，这类台虎钳通常固定安装在钳工工作台、机加工辅助工位台的台面上，承担小型工件的锯削、锉削、錾削、小型零件装配调校、工件打磨去毛刺等作业的工件固定功能，是金工实习、小型机修车间、模具修配工位必不可少的基础工装。

　　整套结构的核心受力框架采用一体式铸钢基体设计，固定钳身与底座为一体化铸造成型后加工，底座预留两个对称的安装通孔，安装孔的中心距按照常规钳工台的安装预留位设计，安装时通过螺栓穿过通孔将整个台虎钳锁紧在工作台台面，安装后钳身整体突出工作台边缘的尺寸控制在合理范围，既保证长工件夹持时不会与工作台边缘发生干涉，也不会因为伸出过长导致夹持时底座受力产生翘曲风险。活动钳身通过导轨结构与固定钳身配合，导轨采用燕尾式滑动配合结构，配合面经过精加工处理，间隙控制在0.02-0.05mm之间，既保证活动钳身沿螺杆轴向滑动顺畅无卡滞，也避免夹持工件时活动钳身出现上下翘动或左右偏摆，保证夹持面的平行度精度。

　　夹紧动力传递采用梯形螺杆传动结构，螺杆的一端通过限位结构与固定钳身连接，仅保留旋转自由度，无法沿轴向窜动，与活动钳身配合的螺母部分嵌装在活动钳身内部，通过圆柱销锁紧固定，当操作人员转动操作手柄时，螺杆旋转带动螺母沿轴向移动，进而驱动活动钳身靠近或远离固定钳身，实现工件的夹紧与松开。梯形螺纹的选型兼顾了传动效率与自锁性能，常规夹持作业时，即使受到作业过程中的振动载荷，夹紧状态也不会自行松脱，无需额外的锁紧机构。操作手柄采用球头长杆结构，杆部穿装在螺杆端部的通孔内，两端的球头设计避免操作时手部滑脱，根据杠杆原理，手柄长度经过合理核算，普通操作人员单手施加作用力即可产生足够的夹紧力，满足绝大多数小型工件的夹持需求，同时不会因为力臂过长导致夹紧力过大损坏螺杆螺纹或夹伤软质工件表面。

　　钳口部分采用可更换式钳口板设计，钳口板通过沉头螺钉固定在固定钳身与活动钳身的夹持面上，钳口板表面加工有交叉的网状防滑齿纹，齿纹的深度与角度经过优化，夹持金属工件时可以嵌入工件表面极薄一层，既保证夹持时工件不会打滑移位，也不会在工件表面留下过深的夹痕，对于表面精度要求较高的工件，也可以快速更换为铜质或铝质的软钳口板，避免夹伤工件已加工表面。固定钳身与活动钳身的夹持面垂直度、平行度公差按照工装夹具的通用精度要求设计，夹持矩形工件时可以保证工件的定位基准面与钳身底面垂直，方便进行划线、垂直度找正等作业。

　　从安装边界尺寸来看，整套台虎钳的整体宽度、开口量、钳口高度都匹配常规小型工位的作业需求，最大开口量可以满足常规小型轴类、盘类、板类零件的夹持需求，钳口距离底座安装面的高度设计符合人体工程学要求，操作人员站姿或坐姿作业时，手臂可以自然放置在合适的操作高度，长时间作业不易产生疲劳。整体结构没有易损的复杂零部件，日常维护仅需要定期在螺杆、导轨配合面涂抹润滑脂，即可保证长期使用的操作顺畅性，钳口板磨损后仅需要松开沉头螺钉即可快速更换，维护成本极低，完全适配车间一线的粗放使用环境。
