传感器装配用层叠式冲压工装结构设计

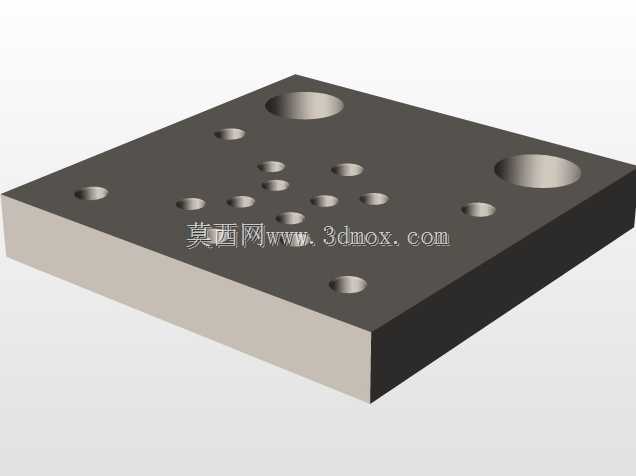

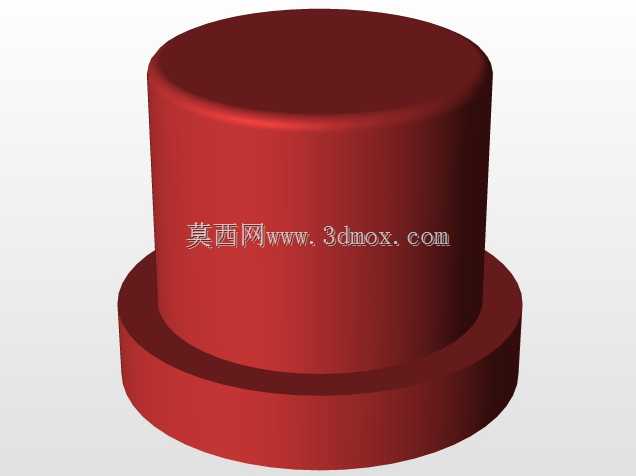

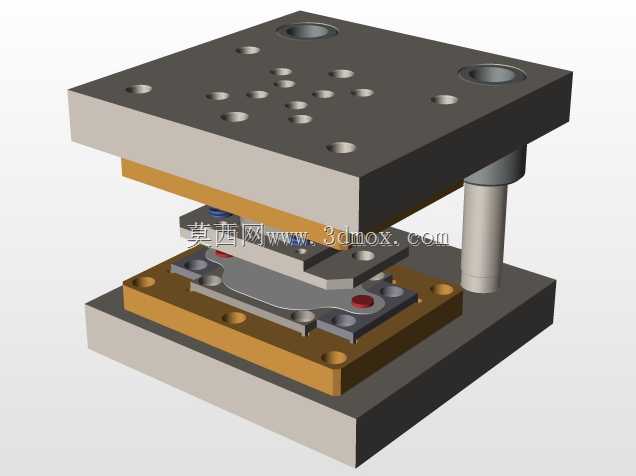

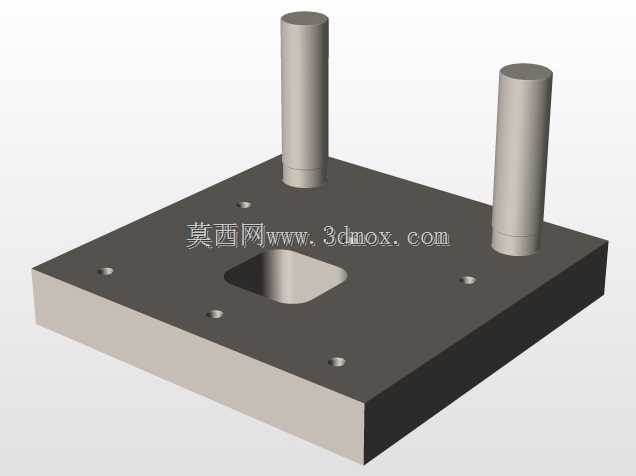

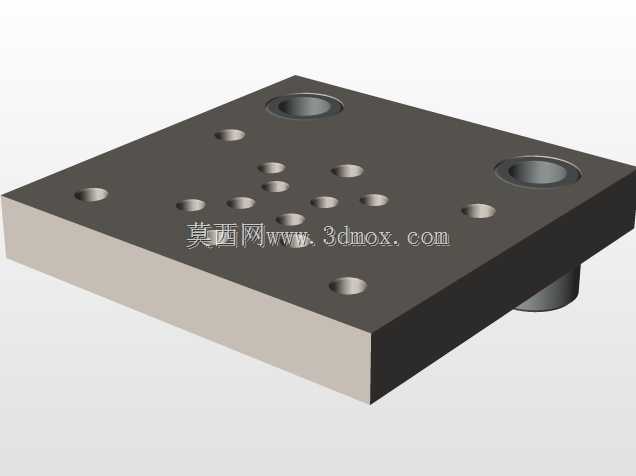

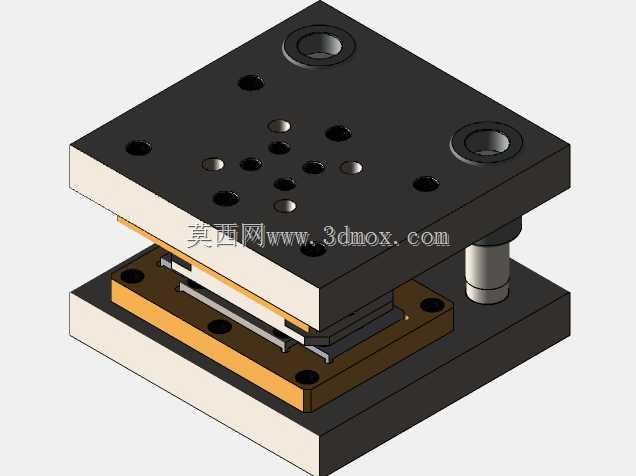

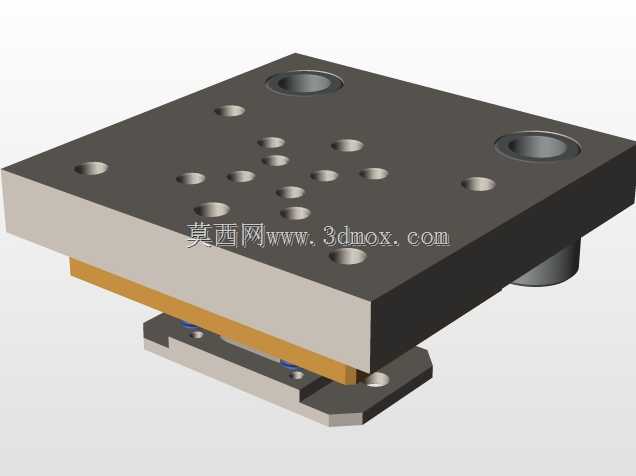

　　这套层叠式工装结构主要面向精密传感器量产环节的零件压装、冲切工序，在消费电子、工业测控类传感器的生产线中，这类工装往往承担着薄型金属触片、绝缘基材与基座的精准压合任务，相比通用工装，其结构紧凑度更适配传感器小尺寸零件的加工公差要求，能将零件配合的位置公差控制在微米级区间，避免压装偏位导致的传感信号偏移问题。从结构布局来看，整套工装采用上下模座对合的经典模架逻辑，上模座通过四角的导柱导套组件实现与下模座的精准滑动导向，导套嵌入上模座的沉孔内做过盈配合，导柱则固定在下模座对应位置，合模时导向副的配合间隙控制在0.01mm以内，保证每次压合的行程轨迹一致，不会出现侧向偏移。上模座表面分布的多组不同直径通孔，分别承担着固定连接、减重、

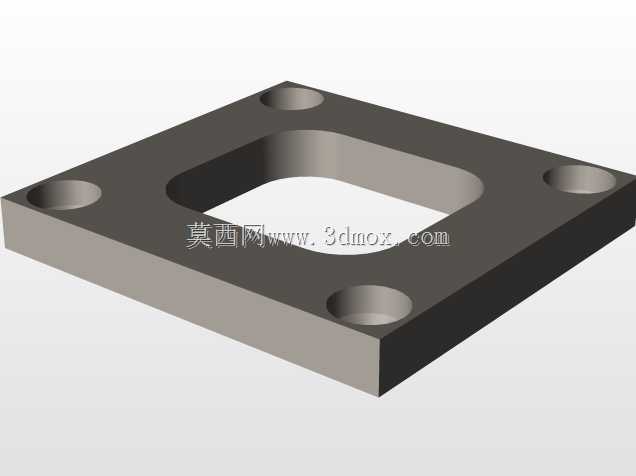

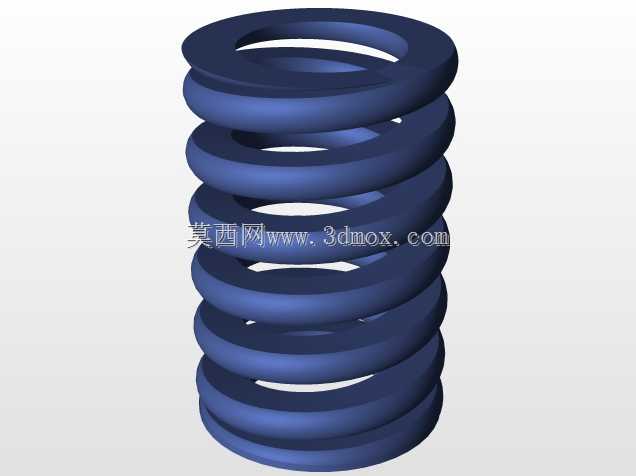

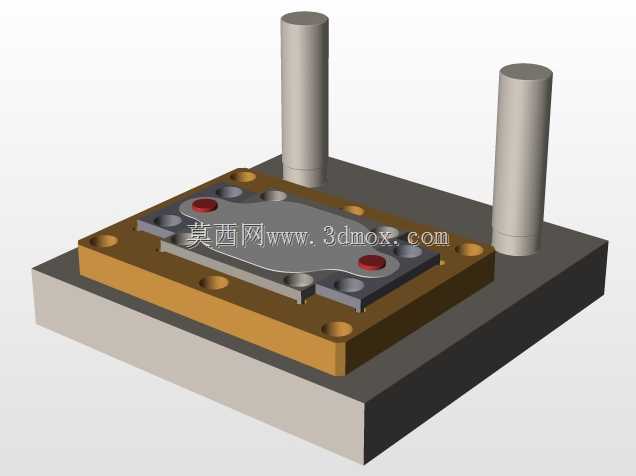

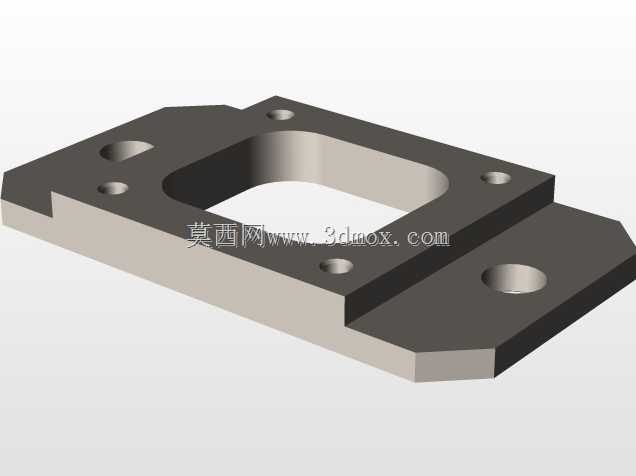

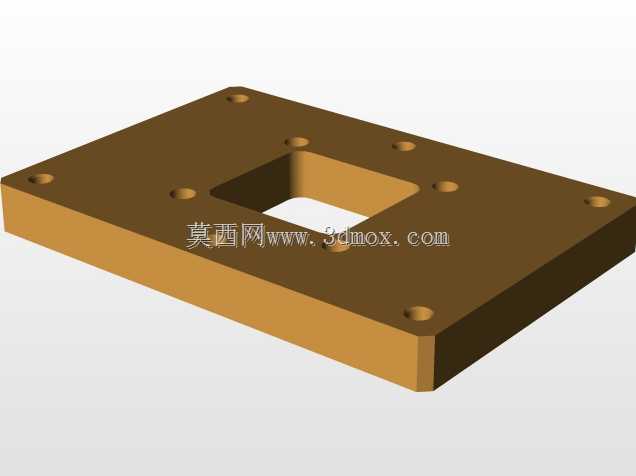

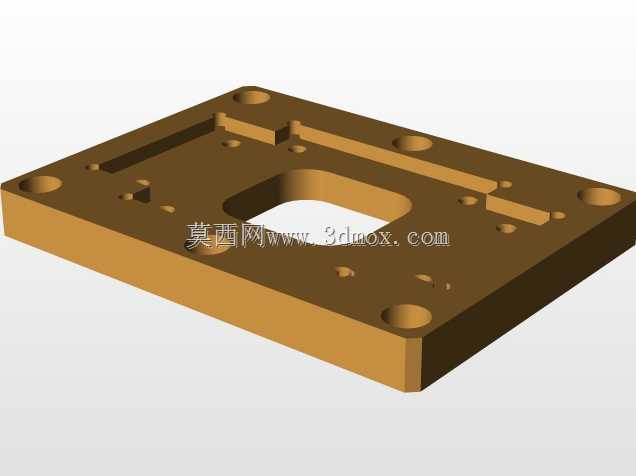

　　避让顶料杆的作用，其中两个大直径沉孔是模柄安装位，用于将上模整体固定在压力机的滑块端面，其余小孔则对应不同的压头安装位置，可根据不同型号传感器的压装需求更换对应压头，无需重新加工整套模座，提升工装的通用适配性。中间层的橙色垫板采用高刚性合金钢材制作，表面做淬火硬化处理，硬度达到HRC55以上，主要作用是分散压合时的集中应力，避免压合力直接作用在下模座导致基座变形，垫板上的定位销孔与下模座的定位销做间隙配合，装配时能快速完成垫板的对位安装，减少工装调试的辅助时间。垫板上方的卸料板通过弹性组件与上模座连接，开模时能将卡在压头上的薄型工件自动推落，避免工件粘模导致的连续生产卡料问题。下模座的核心区域设置了零件定位型腔，

　　型腔轮廓与传感器基座的外形完全匹配，工件放入后即可完成X、Y方向的自由度约束，无需额外的夹紧机构就能保证压装时工件不会移位，型腔周边的避让槽则用于放置传感元件的引脚，避免压合时压伤引脚导致元件报废。从安装边界来看，整套工装的外形轮廓为方正矩形结构，上下模座的安装孔位完全适配常规1吨到5吨级小型台式压力机的工作台面尺寸，安装时只需通过T型螺栓将下模座固定在压力机工作台，上模通过模柄与滑块连接即可完成装机，无需额外制作转接板。导向组件的行程长度经过匹配计算，完全覆盖传感器零件压装所需的合模行程，开模状态下上下模之间的预留操作空间足够操作人员取放工件，也适配自动送料机构的取料手爪进出空间。在实际生产场景中，这类工装除了承担压装任务，

　　更换对应刀口配件后也可完成传感器金属触片的冲切成型工序，模座的通用接口能兼容多款同系列不同规格传感器的工装配件切换，对于多品种小批量的传感器生产场景来说，能大幅降低工装制作成本，缩短产品换型的调试周期。结构设计时充分考虑了加工工艺性，模座的所有安装孔均采用通孔+沉孔的常规加工方式，无需特殊的五轴加工设备，普通铣床、钻床即可完成模座的粗加工，只有导向孔、定位型腔等关键位置需要坐标镗床做精加工，加工成本控制在合理区间，后期维护时若出现导向件磨损，只需更换标准规格的导柱导套即可，无需整套模架报废，降低长期使用的维护成本。压合面的平行度在精加工时做了严格管控，上下模合模后压合面的平行度误差不超过0.008mm，保证压合时工件各位置受力均匀，不会出现局部压合不实或者压力过大压碎绝缘基材的问题。模座表面的发黑处理不仅能提升防锈能力，也能在长期使用中减少表面磕碰划伤对装配精度的影响，所有棱边均做了倒角处理，避免操作人员取放工装时被锐边划伤，符合生产现场的安全操作要求。
