达芬奇1.0A打印机外置散热冷却装置

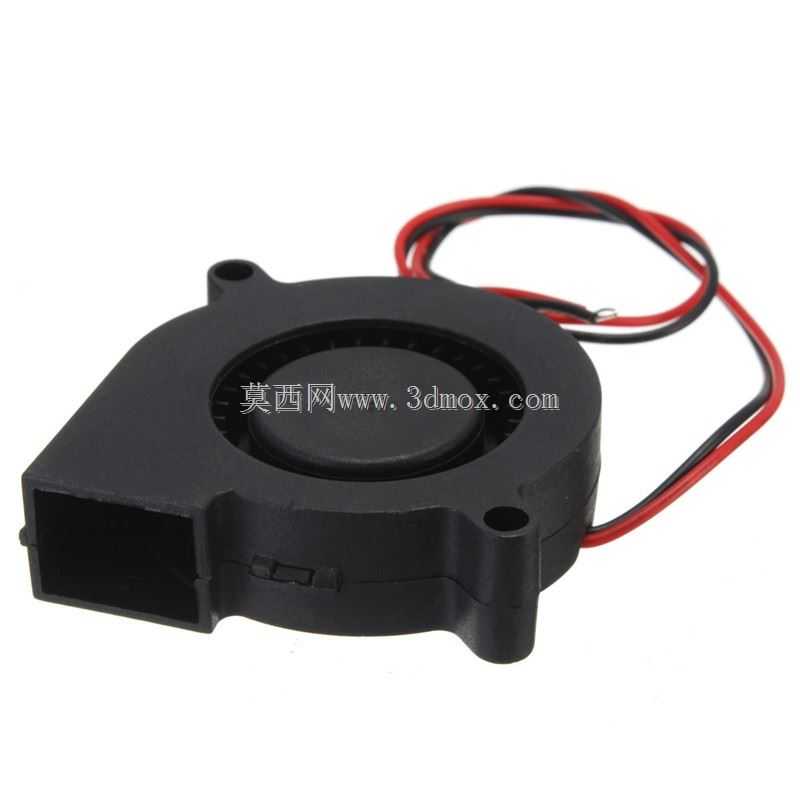

　　在桌面级FDM3D打印的实际作业场景里，散热效率一直是制约打印效率与成型质量的核心痛点之一，尤其是针对达芬奇1.0A这类入门级桌面机型，原厂自带的散热模块仅能覆盖喷头周边小范围区域，在连续打印大尺寸模型、或者采用较高填充率的作业工况下，模型表层冷却速率不足会直接导致层间错位、垂丝、边角塌陷等成型缺陷，不仅拉长了单批次打印的整体周期，还会提升后期打磨修整的工作量。这套外置冷却装置正是针对该机型的结构局限做的适配性设计，核心作用是通过额外增设的轴流风扇形成定向气流，直接作用于刚完成挤出的熔融耗材表层，让PLA类耗材能够在挤出后快速完成定型，减少高温耗材在重力作用下的形变余量，既可以适当提升打印头的移动速度来压缩整体打印时长，

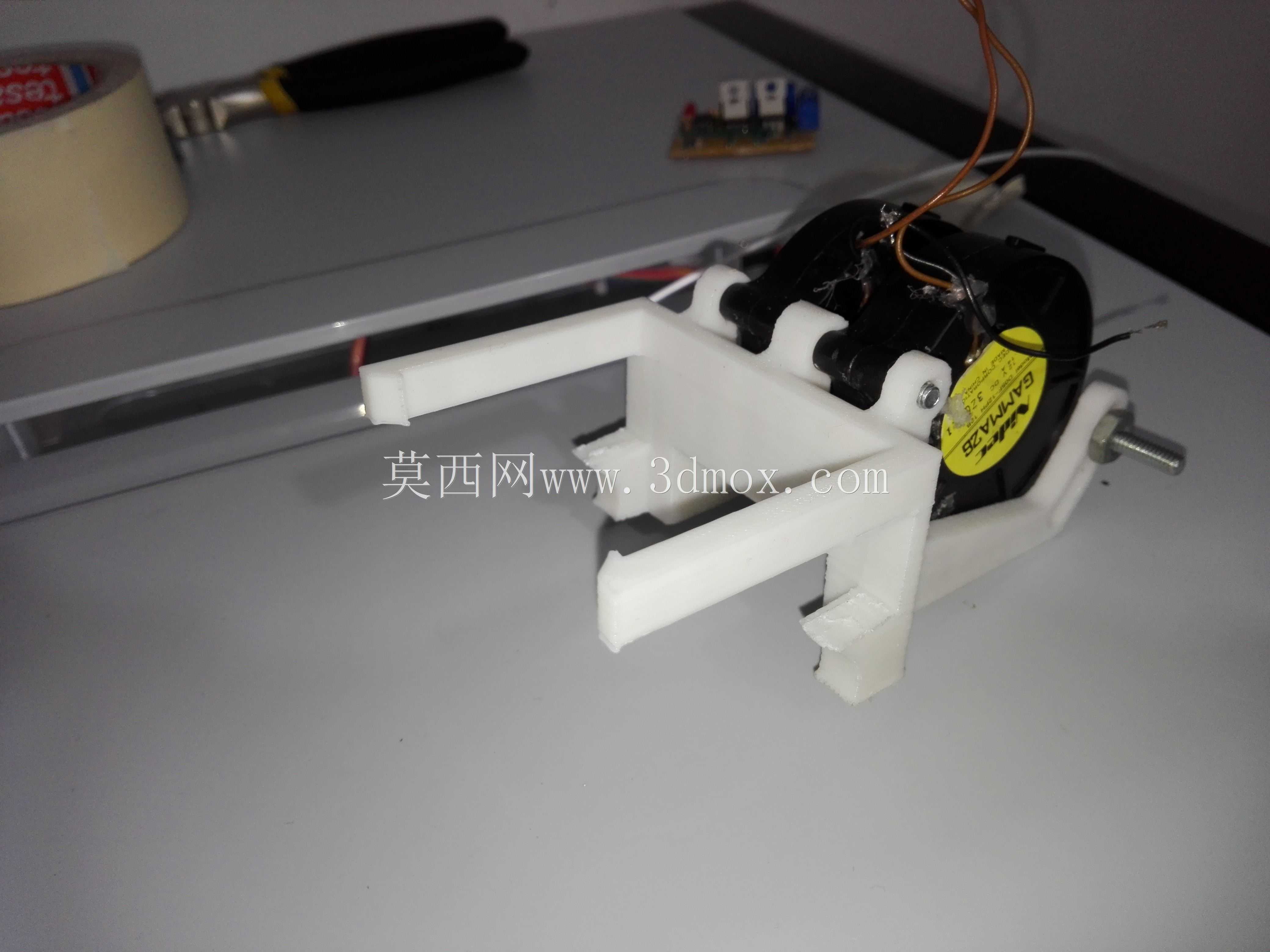

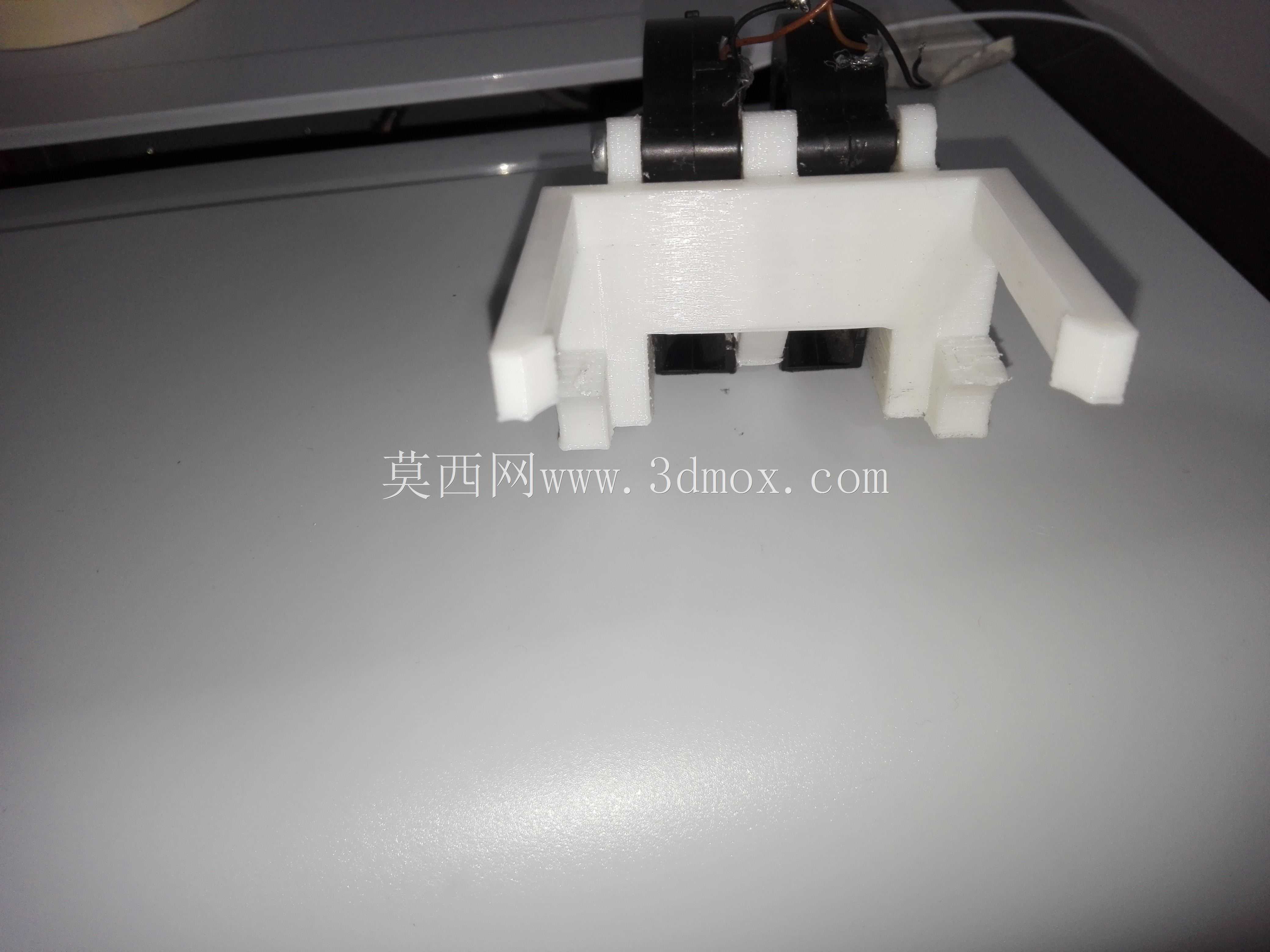

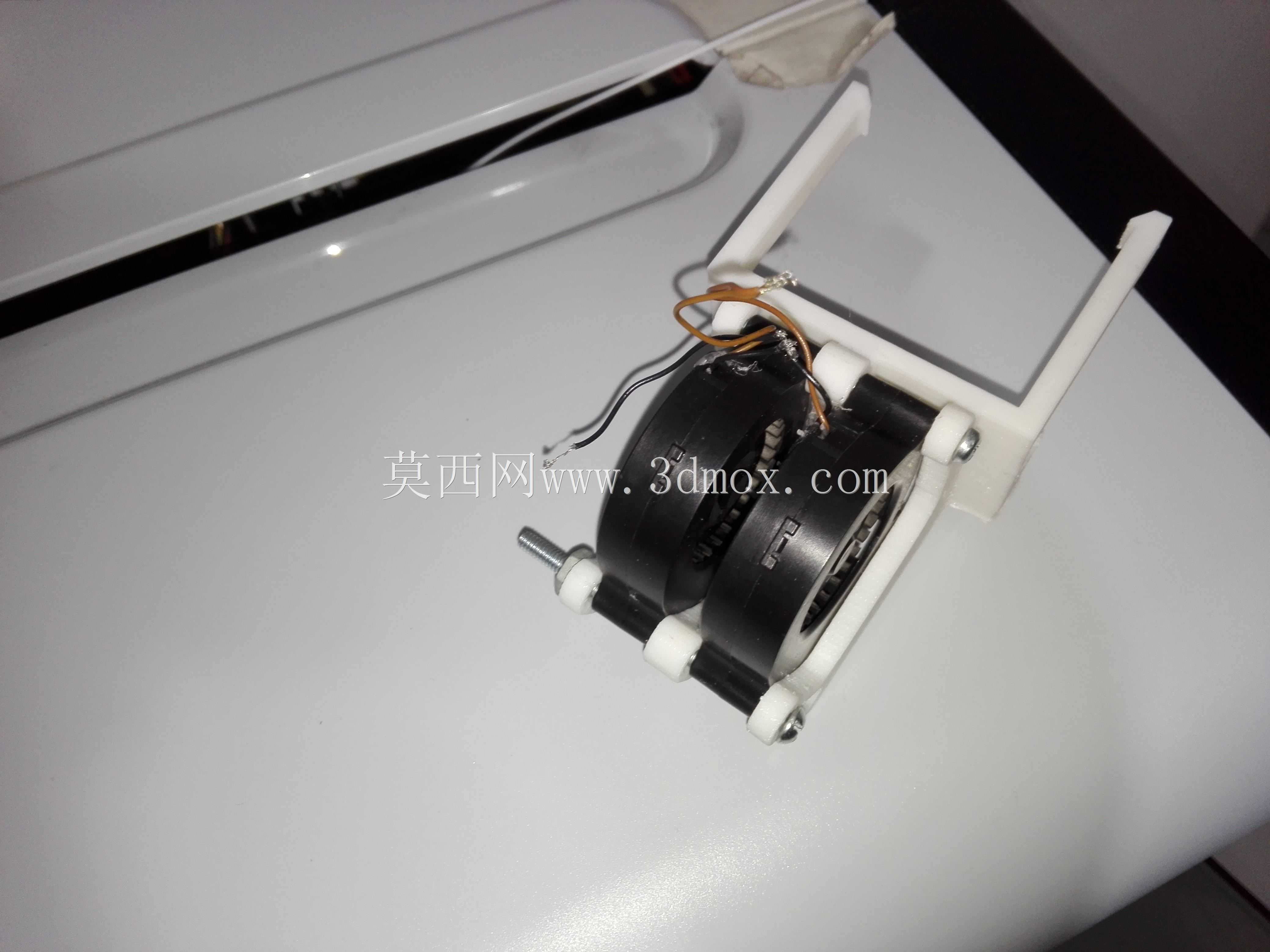

　　也能有效降低悬垂结构、薄壁结构的打印失败率。从设计思路来看，整套装置没有采用复杂的多件拼接结构，而是优先考虑了桌面级用户的安装便捷性，整体依托打印机原有喷头组件的安装孔位做固定，不需要对打印机原有结构做破坏性改装，用户只需要借助常规的内六角扳手就能完成整套装置的装拆，日常维护或者更换风扇时不需要拆解打印机核心部件。装置的风道部分做了定向导风设计，气流不会直接吹向喷头加热块区域，避免加热块温度波动导致的耗材挤出不畅问题，所有出风角度都经过反复校准，刚好覆盖喷头挤出位置下方2-10mm的刚成型区域，既保证了耗材的快速冷却，也不会干扰加热腔的正常温度场。在安装边界的尺寸控制上，整套装置的外轮廓完全避让开了打印机原有X、Y轴的运动行程，

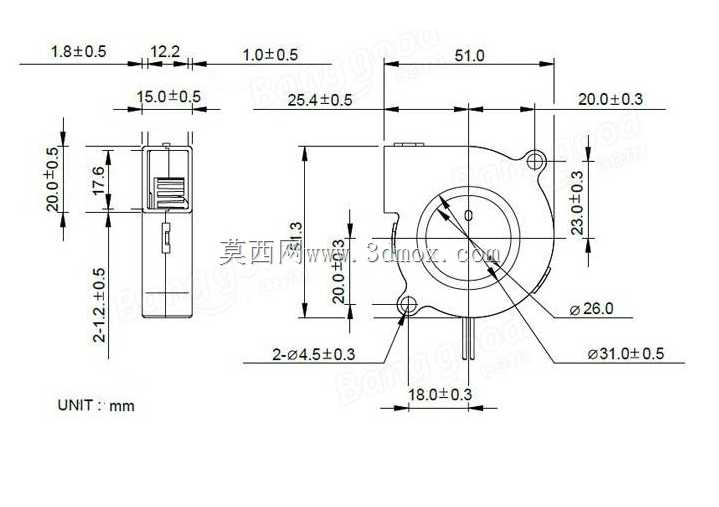

　　不会在打印过程中和打印平台、机身框架产生运动干涉，装置整体突出喷头组件的距离控制在15mm以内，不会压缩打印机原有的最大打印尺寸，用户安装后不需要重新调整打印切片软件的行程参数，直接沿用原有设备的打印配置即可使用。针对耗材适配的特性，这套冷却装置的气流参数是匹配PLA耗材的冷却需求做的匹配，当用户使用ABS这类需要较高成型环境温度的耗材时，可以直接断开风扇供电或者拆除整套装置，不需要改动打印机其他结构，切换成本极低。装置的风扇固定位采用了通用的标准风扇安装孔距，后期如果风扇出现损坏，用户可以直接采购市售同规格的标准风扇进行替换，不需要单独定制配件，降低了长期使用的维护成本。从结构强度来看，整套装置的壁厚设置兼顾了轻量化与结构刚性，

　　安装后不会因为打印头的高速往复移动产生明显的振动，避免因为附加装置的振动导致打印表面出现振纹，所有边角位置都做了圆角过渡处理，安装过程中不会划伤操作人员或者打印机原有线路。在实际使用场景中，针对小尺寸精密零件的打印作业，这套冷却装置可以让模型的细节还原度有明显提升，尤其是带有细小凸起、镂空结构的模型，快速冷却可以让细小结构在成型后立刻具备足够的支撑强度，不会因为后续层的堆叠挤压产生变形；针对大尺寸实心模型的打印，稳定的冷却气流可以减少模型内部的应力累积，降低模型冷却后出现翘曲变形的概率。整套装置的走线位置也做了对应的避让设计，安装后线路可以沿着打印机原有走线槽排布，不会在运动过程中被拉扯或者卷入传动机构，使用过程中的安全冗余足够。
