框架式压合检测专用工装设备结构

　　这套框架式结构设备主要面向精密零部件的压装与外观、尺寸检测工序，常见于汽车零部件、消费电子结构件的产线后端工位，替代传统人工敲装、目视检测的低效作业模式，能在单工位内完成工件上料定位、多工位同步压合、关键尺寸检测、不良品标记的全流程动作，适配中小批量多品种的柔性生产需求，换型时仅需更换定位治具与压头模块，无需改动主体框架结构。

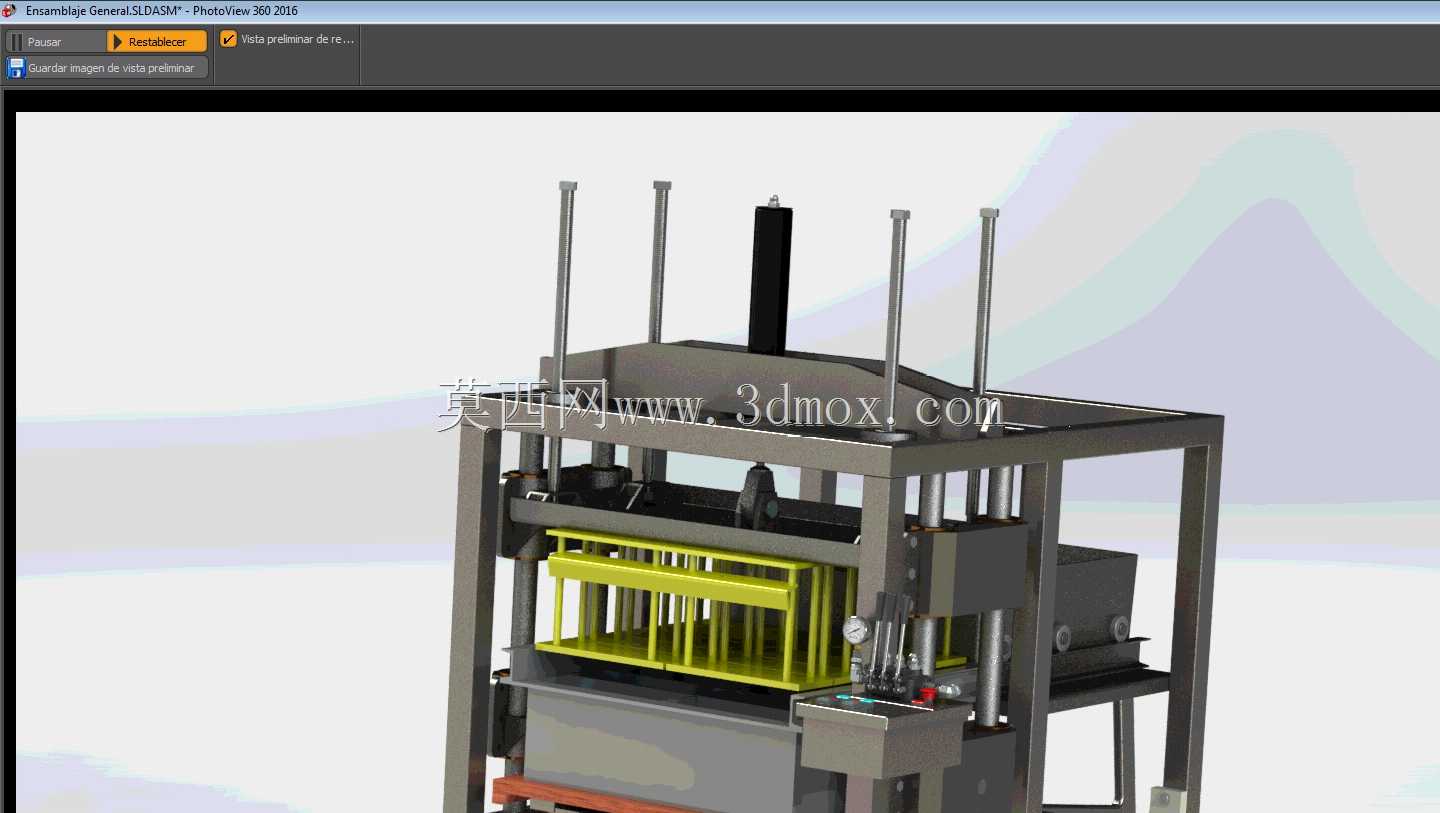

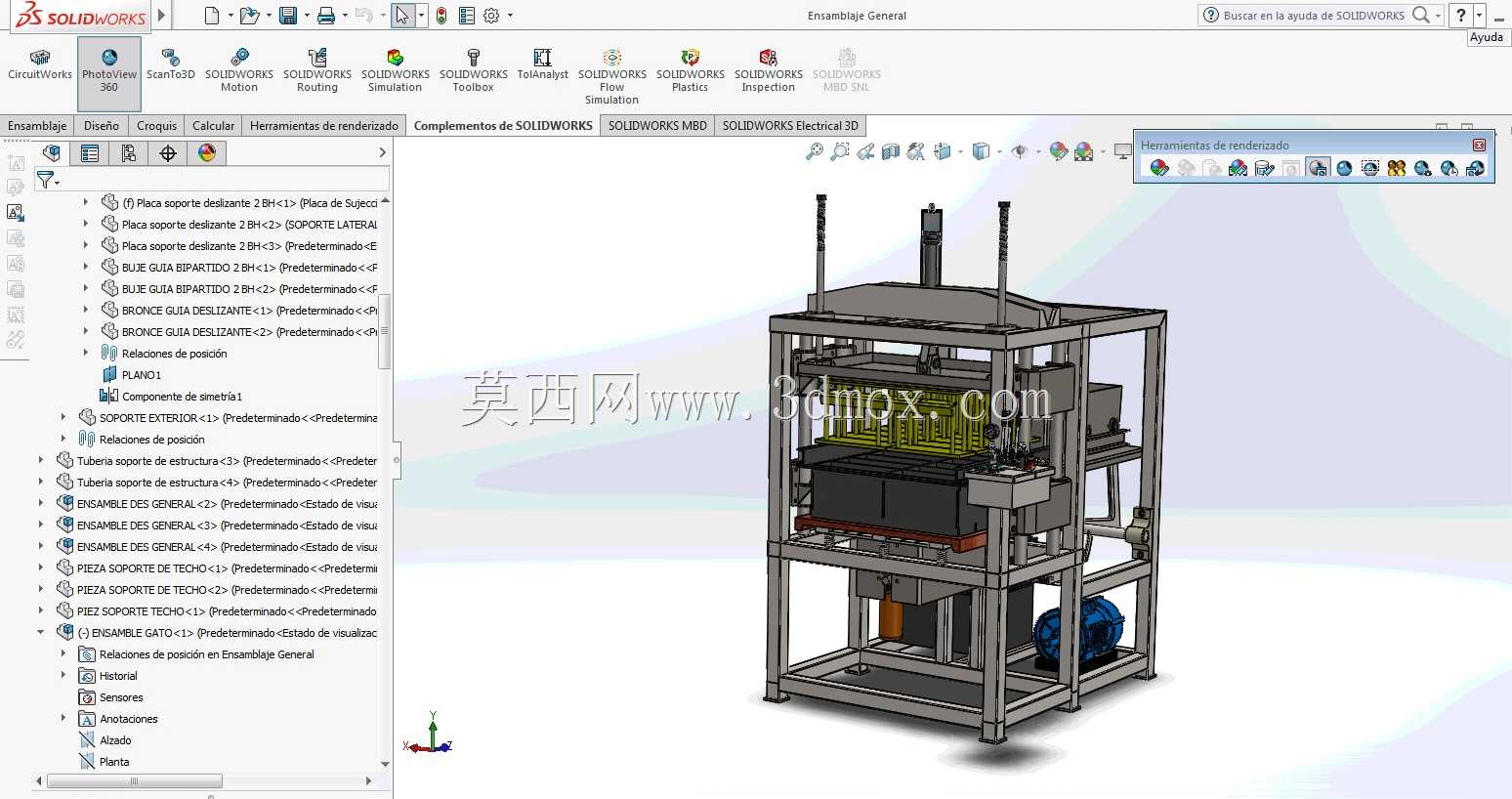

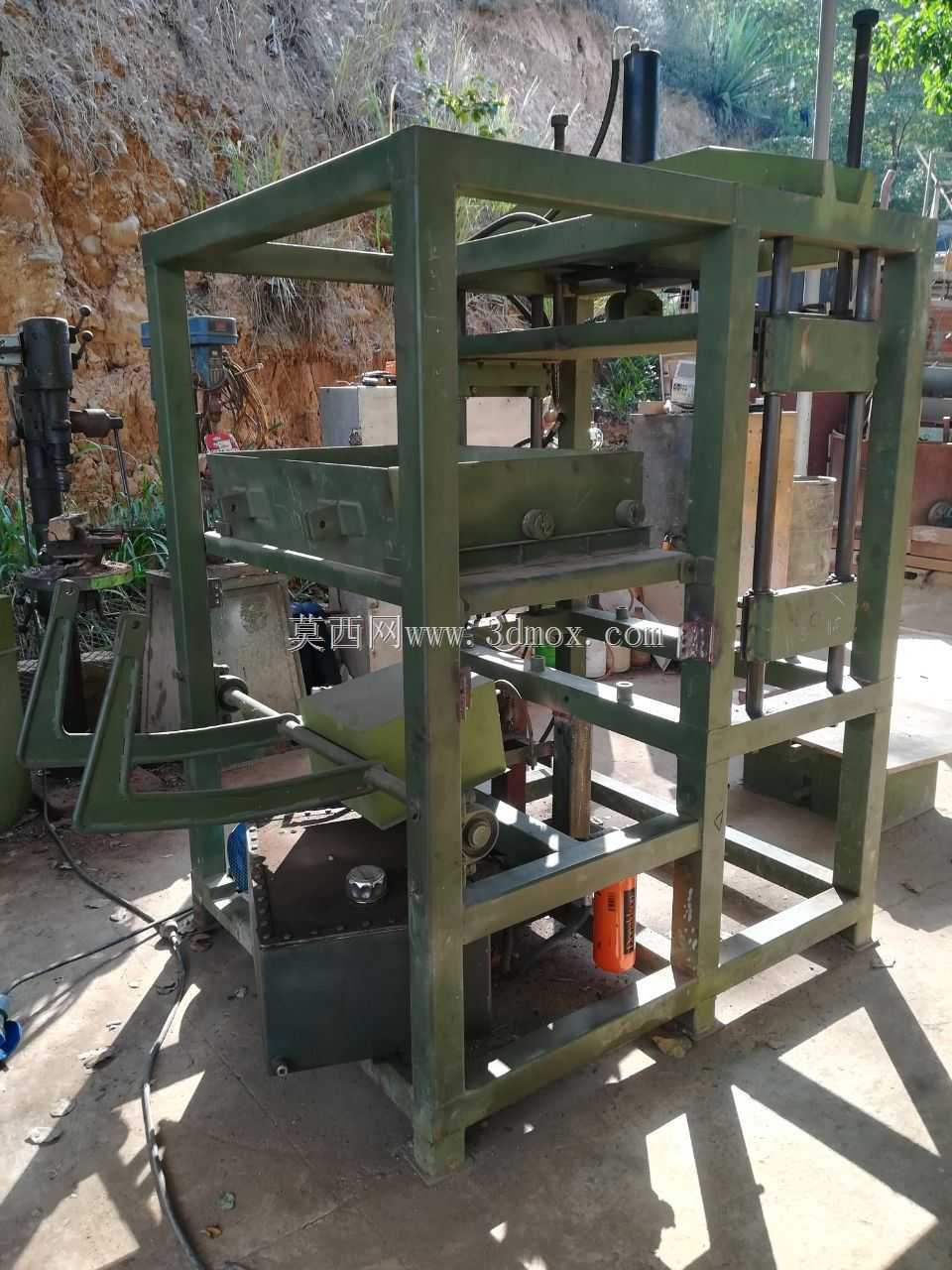

　　从结构设计逻辑来看，主体采用4040与4080工业铝型材拼接搭建框架，兼顾刚性与拆装便利性，型材拼接处采用内置角码与端面连接板双重固定，避免长期受交变载荷出现框架偏移，底部安装可调脚杯与万向轮组合，既可以在调试阶段灵活推移设备，正式投用后调节脚杯高度即可实现设备水平固定，无需额外打膨胀螺栓固定地面，适配车间工位灵活调整的需求。设备上层布置两组平行导向的直线导轨，搭配带导杆的三轴气缸作为压合执行端，压合行程通过导轨两端的油压缓冲器与硬限位块双重限位，避免气缸过冲压伤工件，压头位置预留压力传感器安装位，可实时采集压装过程的压力曲线，判定压装是否到位，避免虚压、过压的不良品流出。

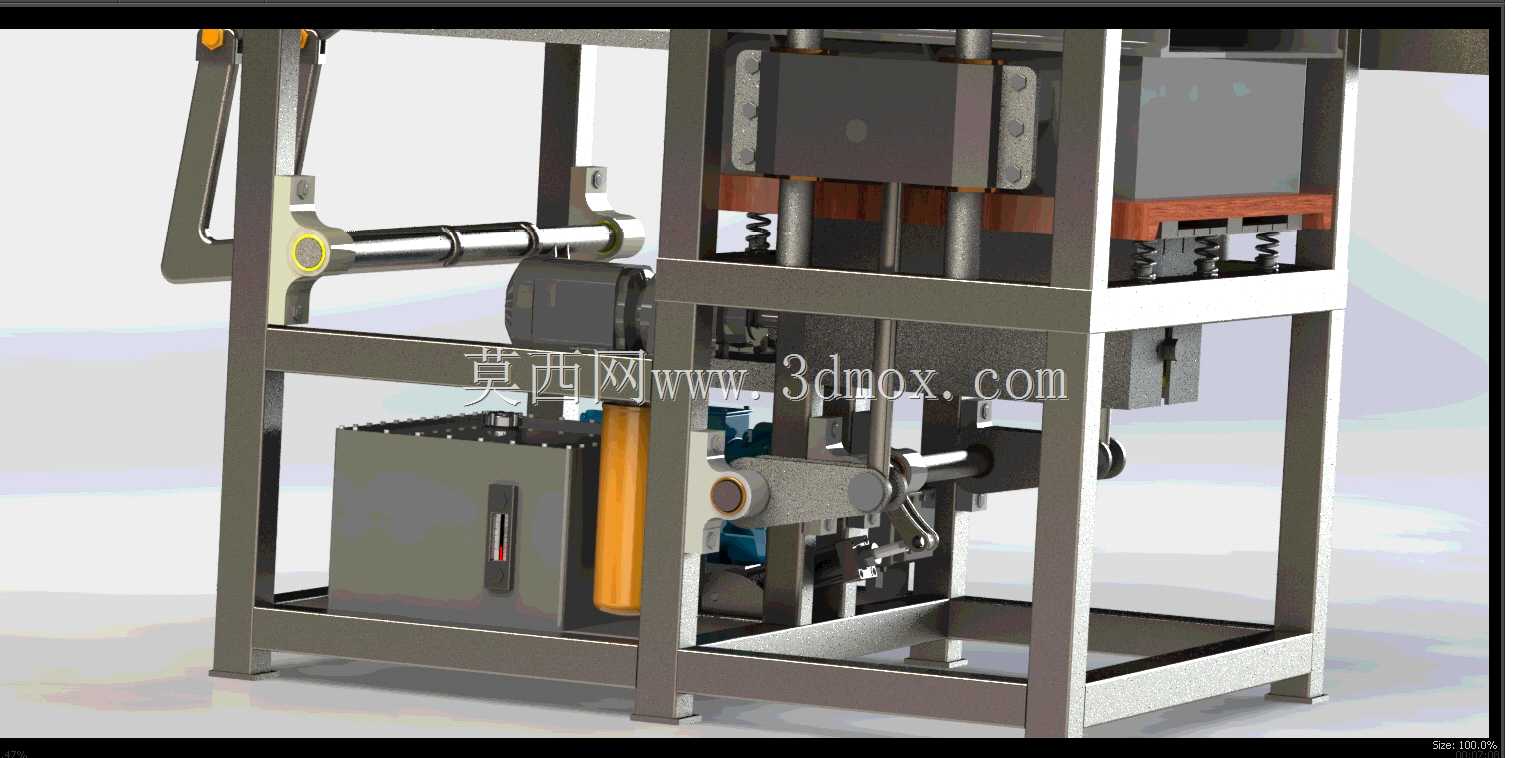

　　中层为工件定位工位，采用快换式治具板设计，治具板通过定位销与底板实现快速定位，锁紧采用偏心凸轮式快速夹钳，换型时间可控制在十分钟以内，治具板上预留气检孔位，可接入气压检测回路判定工件是否放置到位，若工件未放正或漏放，设备会触发安全联锁，压合机构不会下行，避免撞机风险。设备下层布置气动三联件、电磁阀组与电气控制元件，所有气路管线均采用线槽收纳，沿铝型材内腔布置，避免管线外露被工件剐蹭，电气元件安装板采用铰链式翻转设计，检修时可直接翻开安装板，无需拆解周边框架结构，大幅降低后期维护难度。

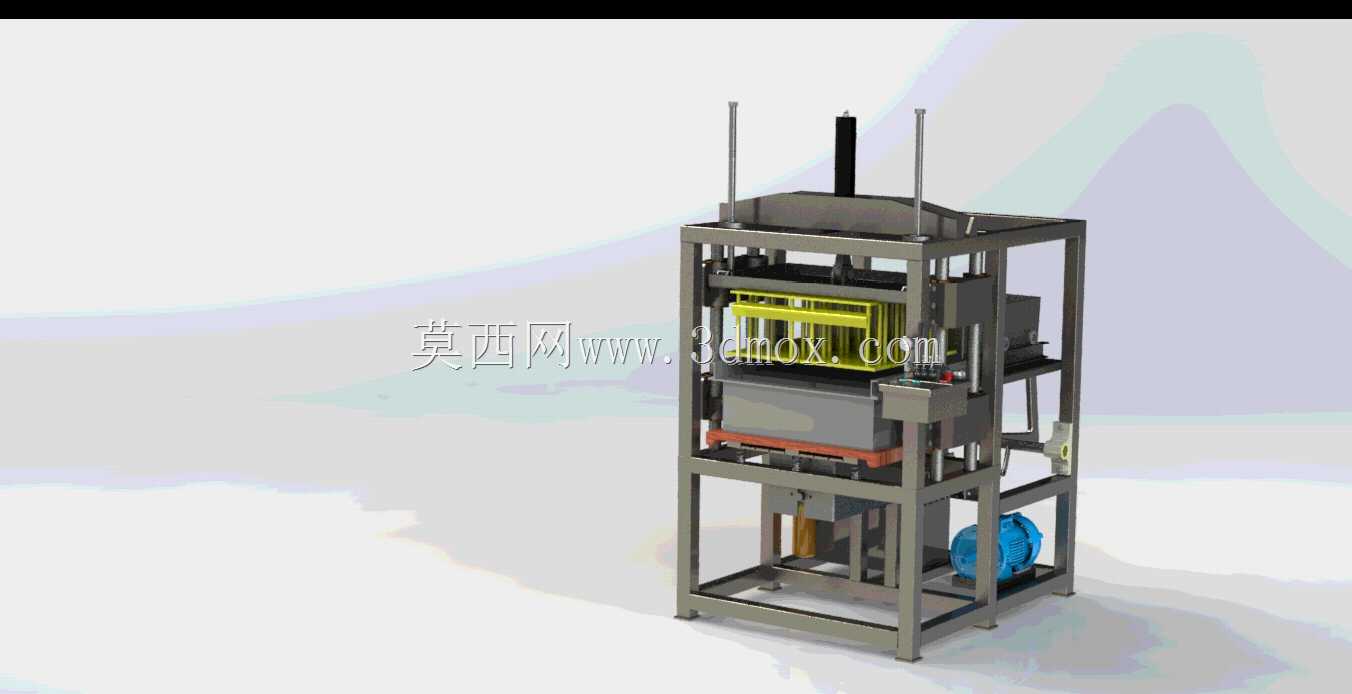

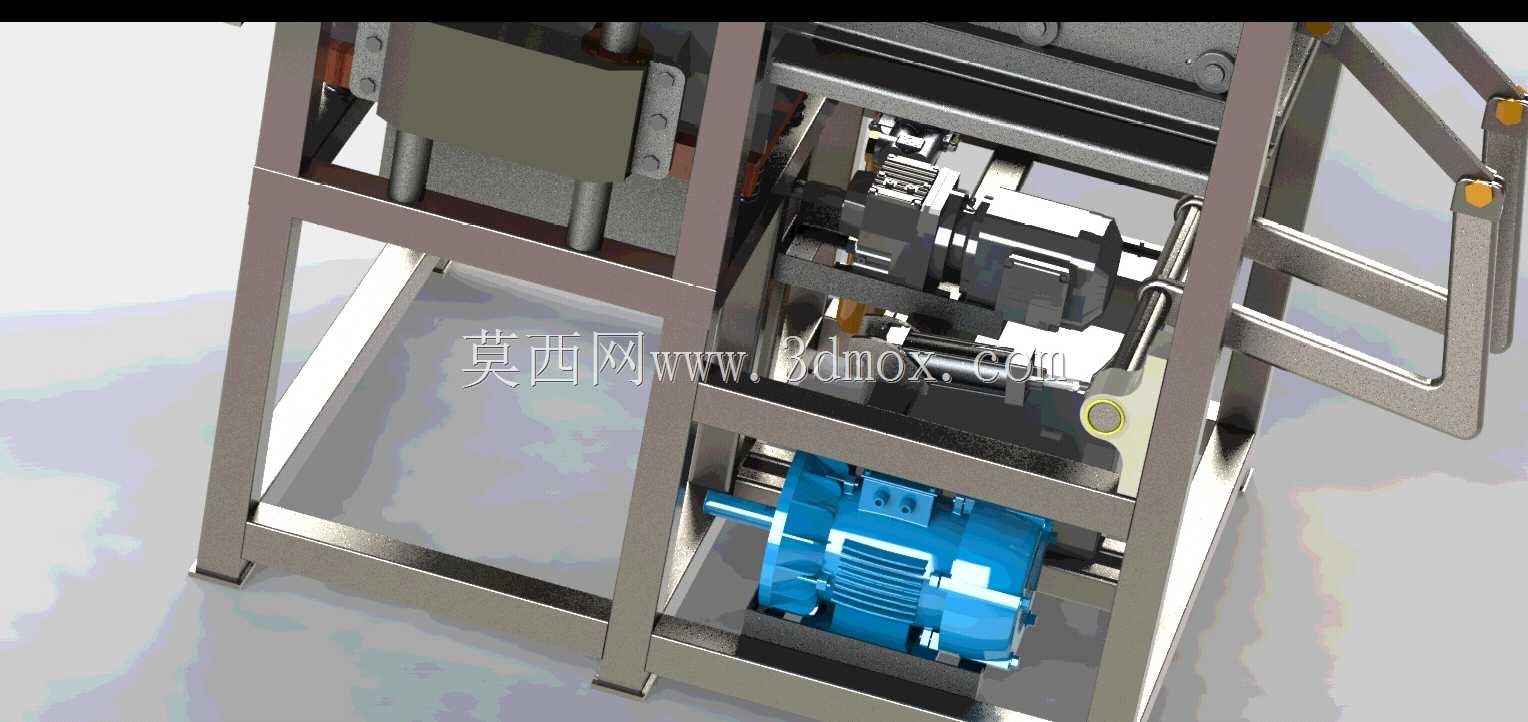

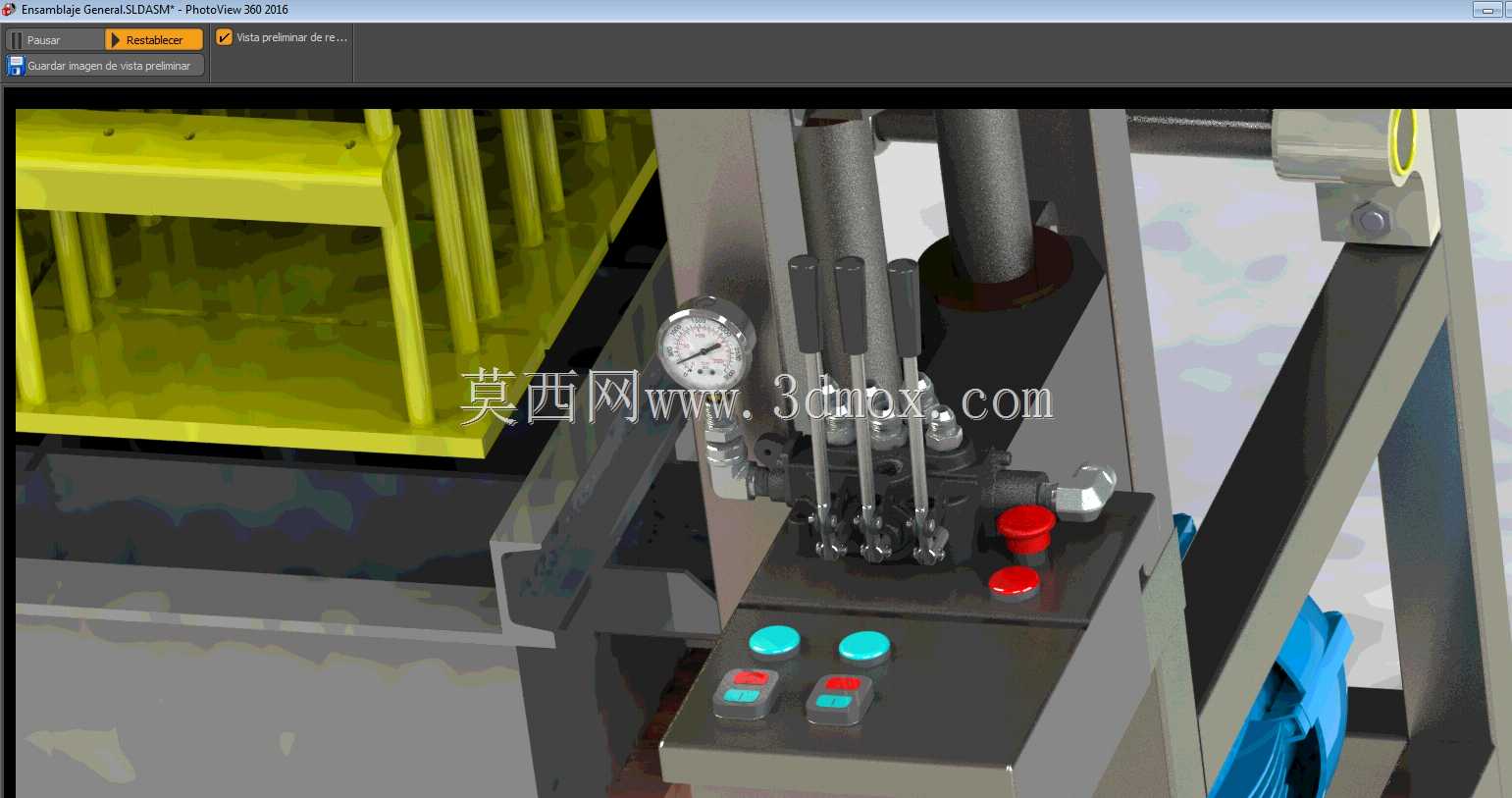

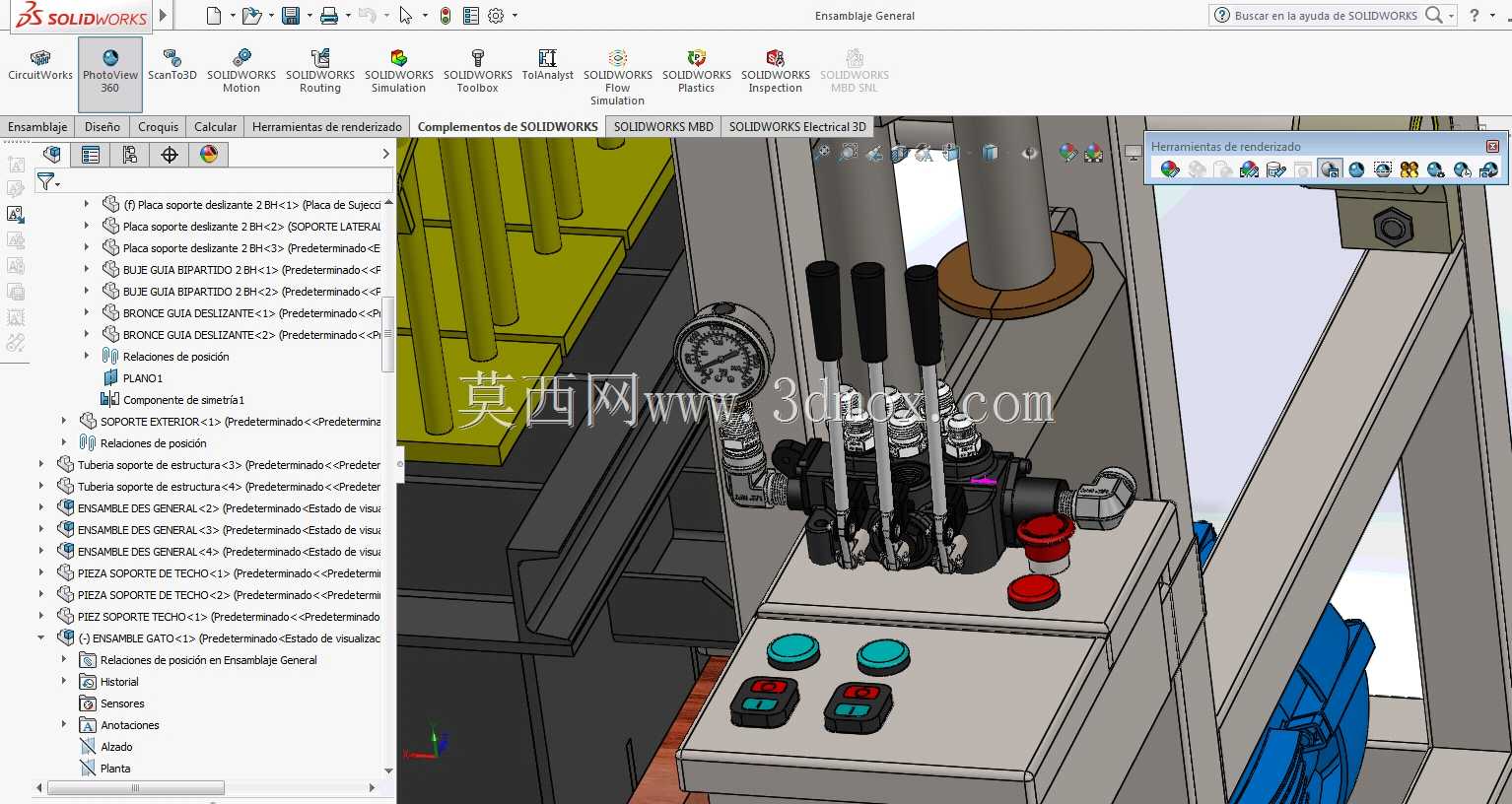

　　设备右侧布置有独立的动力单元安装位，图中可见的蓝色泵体为真空发生装置配套的散热泵，当设备需要吸附取料或真空检测时可直接接入该回路，无需额外外接动力源。设备正面安装有安全光栅，覆盖整个操作口区域，当操作人员手部伸入作业区域时，设备会立即暂停所有动作，保障操作安全，框架外围预留有机玻璃门板安装槽，后期可加装透明防护门板，既不影响观察设备运行状态，也能避免压合过程中碎屑飞出伤人。

　　从安装边界来看，设备整体占地尺寸约为1200mm*800mm，整体高度约1900mm，对车间层高无特殊要求，常规标准厂房均可放置，设备总重约280kg，普通环氧地坪即可承载，无需额外做地基加固。气路接口预留为标准8mm快插接头，接入0.5-0.7MPa的压缩空气即可正常运行，电气接口为标准220V三孔插座，无需接入工业380V动力电，适配绝大多数中小加工厂的车间配套条件。

　　在实际应用场景中，这类设备可用于汽车线束接插件的压装检测、家电塑料壳体的热熔压合、小型五金件的铆接检测等工序，相比传统的单工位压装机，该设备将压合与检测工序整合在同一机架内，减少了工件在不同工位之间的转运时间，单工位作业效率可提升40%以上，同时避免了转运过程中工件磕碰产生的不良。设计过程中所有标准件均采用市面通用规格，直线导轨、气缸、电磁阀等元件均可直接从常规五金渠道采购，后期备件替换无需定制，降低了设备的全生命周期使用成本。框架的铝型材选型经过受力仿真校验，在最大10kN压合力的工况下，框架的最大形变量小于0.02mm，完全满足精密压装的精度要求，不会因为框架形变导致压合位置偏移。
