双头开口扳手工业级手动紧固工具结构

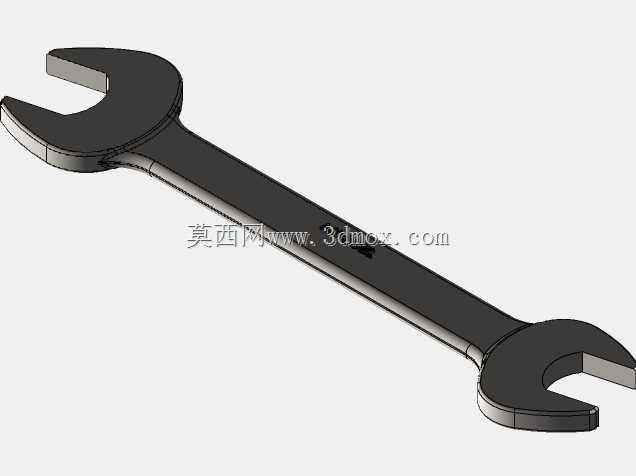

　　在设备装配、产线运维、机加工工位的日常作业里，双头开口扳手是出现频率极高的手动紧固类五金件，不同于单头扳手的单一规格适配性，这款双头开口结构的扳手，两端分别对应不同规格的外六角螺栓、螺母，作业时无需频繁更换工具，就能完成相邻两种规格紧固件的拆装操作，在空间受限的设备内部工位，这种结构的实用性尤为突出。从实际使用场景来看，这类扳手广泛覆盖机电设备装配线的预装工位、五金维修的日常维保、管道安装的紧固件锁紧、家用五金拆装等多个场景，因为开口结构的设计，不需要像套筒扳手那样完全套入紧固件端部，只需要从侧面卡入螺栓或螺母的两个平行受力面，就能施加扭矩，在紧固件端部有遮挡、轴向空间不足的位置，开口扳手的操作便利性远高于套筒类工具。

　　设计这款扳手的三维结构时，首先要考虑的是受力工况下的结构强度，扳手的手柄部分采用等强度变截面设计，靠近开口端的位置截面厚度更大，因为作业时开口根部是应力集中最明显的区域，日常施加扭矩时，这个位置承受的弯曲应力最大，如果截面厚度不足，很容易在大扭矩作业时出现开口变形甚至断裂的问题。手柄的中段截面适当收窄，既可以控制整体重量，长时间握持作业不容易产生手部疲劳，也能保证整体的刚性，不会在施加扭矩时出现明显的弹性形变，影响扭矩传递的效率。两端开口的尺寸公差需要严格控制，开口的两个平行工作面的平行度、开口宽度的公差都要符合五金工具的相关精度要求，如果开口尺寸偏大，卡入紧固件后会存在间隙，施加扭矩时容易打滑，不仅会磨圆螺栓的六角棱边，还可能因为打滑造成作业人员手部磕碰受伤；如果开口尺寸偏小，则无法顺利卡入标准规格的紧固件，适配性会大打折扣。开口的端部做了微小的倒角处理，既可以引导扳手顺利卡入紧固件，也能避免开口边缘的锐边在作业时划伤操作人员的手部，同时在紧固件存在轻微锈蚀、棱边有小磕碰变形的情况下，带倒角的开口也能更顺利地对位卡入。扳手整体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，除了握持手感更舒适之外，也能避免应力集中点出现在手柄中段，提升整体的抗扭强度。从安装边界和尺寸适配的角度来说，这款双头扳手的两个开口分别对应常用的公制紧固件规格，整体长度根据适配的螺栓扭矩等级做了匹配，长度越长的扳手能提供的扭矩越大，对应适配的紧固件规格也越大，

　　作业时不需要额外加接延长杆就能达到标准的锁紧扭矩要求，避免因为加接延长杆导致扭矩过载，损坏扳手或者拧断螺栓。手柄的表面没有多余的凸起结构，在狭窄的设备缝隙里作业时，可以顺利探入间隙位置，不会因为结构凸起被周边的零部件卡住。开口的深度设计也经过实际工况验证，既可以保证卡入标准厚度的螺母后有足够的咬合长度，不会因为咬合深度不足导致打滑，也不会因为开口过深导致在薄螺母、或者紧固件端部靠近设备壁面的位置无法完全卡入。在实际建模过程中，需要重点还原开口根部的圆角过渡结构，这个位置的圆角半径直接影响应力集中系数，圆角过小会导致局部应力过大，大扭矩作业时容易出现裂纹，圆角过大则会减小开口的有效咬合深度，影响和紧固件的配合长度。

　　手柄的握持部分做了轻微的弧度设计，贴合人手握持时的手掌轮廓，施加扭矩时受力更均匀，不会因为棱边硌手导致操作发力不畅。另外，扳手的整体厚度也经过优化，在保证强度的前提下尽可能做薄，能够适配一些安装位置比较紧凑、紧固件周边间隙较小的工况，比如电气柜内部的接线端子紧固、小型设备内部的螺栓拆装，过厚的扳手无法探入间隙，而厚度适中的结构就能顺利完成操作。不同于活动扳手存在活动间隙、长期使用后容易出现扳口松动打滑的问题，这种一体成型的双头开口扳手整体为刚性结构，没有活动部件，长期使用后不会出现配合间隙变大的问题，可靠性更高，适合在高频次、大扭矩的作业场景下长期使用。建模时还要注意两个开口的同轴度以及和手柄轴线的对称度，如果开口和手柄的对称度偏差过大，作业时施加的扭矩会产生侧向分力，不仅容易导致扳手打滑，还会让操作人员的发力方向偏移，增加作业的疲劳感。整体的表面处理在模型里也做了对应的结构还原，边缘的钝化处理让整个工具的外观更符合工业级五金工具的质感，没有多余的装饰结构，完全以功能性为设计核心，每一处结构细节都对应实际作业中的使用需求，没有冗余的设计部分。
