GSA M1-2型2.9千瓦发电机结构设计

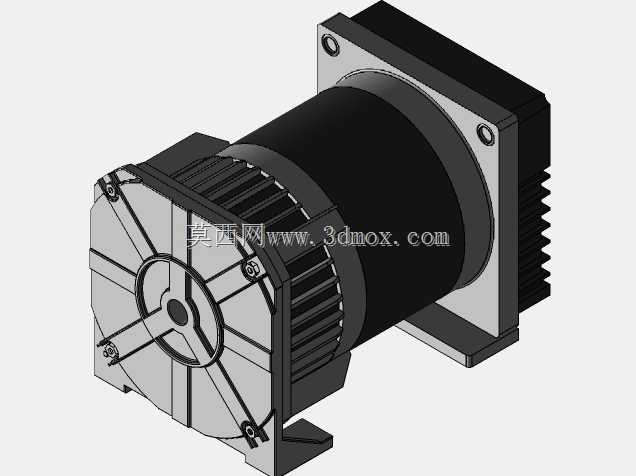

　　在分布式应急供电、小型工业设备配套动力、野外作业临时供电等场景中，小功率发电机组的结构可靠性直接决定了供电系统的连续运行能力，本次呈现的2.9千瓦规格发电机组三维结构，完全围绕实际安装、运维、运行工况的需求完成细节设计。从安装边界来看，该机组采用方形法兰安装面与底脚支撑结合的固定方式，法兰端面上的两个定位安装孔采用对称布局，孔位公差按照H7级精度设计，可直接与配套的动力输入端或者负载连接座实现无调整定位，底脚部分设置了两个带安装槽的支撑脚，槽型孔的长度方向预留了3mm的安装调整余量，可适配现场安装基座的孔位偏差，避免强行装配导致的机座应力变形。整体外形的径向最大尺寸集中在中部散热壳体区域，轴向长度控制在适配小型机组舱的范围内，不会出现与周边管线、舱壁干涉的问题。

　　设计过程中优先考虑了散热结构的合理性，机组中部的壳体外圈设计了轴向排布的散热筋，筋条高度从法兰端向尾座端逐步过渡，既保证了运行过程中绕组产生的热量能通过壳体快速传导到外部空气流中，也避免了筋条过高导致的整体结构刚性下降。尾端的端盖采用辐条式加强结构，辐条之间的镂空区域同时作为内部冷却风的流通通道，端盖上的紧固螺丝采用内六角沉头设计，螺丝头部完全沉入端盖表面的沉孔内，不会突出外表面，既避免了安装过程中螺丝与周边部件刮碰，也减少了外部灰尘、水汽在螺丝头部堆积造成的锈蚀风险。端盖中心位置设置了轴承定位台阶，台阶与轴承外圈的配合采用过渡配合公差，可保证轴承运行过程中不会出现外圈跑圈的问题，同时也方便后期运维时的轴承拆卸更换。

　　从功能实现的结构逻辑来看，该机组的定子壳体与两端法兰、端盖的连接全部采用止口定位方式，止口的配合面设置了密封胶槽，装配时涂覆密封胶后可实现IP54级的防护能力，可适应多粉尘、轻微溅水的户外作业场景。接线盒部分集成在侧方安装座上，接线腔内部预留了足够的接线空间，可容纳10平方毫米的动力线缆弯折、接线端子压接的操作空间，接线盒盖与腔体的结合面设置了密封橡胶条的安装槽，避免雨水、粉尘进入接线腔造成绝缘下降。机组的转子部分做了动平衡校正的结构预留，转子两端的平衡环上设置了平衡块安装槽，可根据动平衡测试结果加装对应重量的平衡块，将运行时的振动值控制在2.5mm/s以内，减少长期运行过程中振动对轴承、连接部件的疲劳损伤。

　　在实际选型适配过程中，该结构可直接配套小型汽油机、柴油机作为动力输入，也可作为小型风力发电、水力发电的能量转换单元，安装时不需要额外制作过渡连接支架，依靠自带的法兰和底脚即可完成固定。日常运维过程中，只需要拆卸尾端端盖即可完成轴承检查、内部清灰的操作，不需要将整个机组从安装基座上拆下，大幅降低了现场运维的工作量。结构设计中所有的棱角位置都做了R2以上的圆角过渡，避免加工、装配过程中尖锐边角造成的人员划伤，也减少了应力集中导致的壳体开裂风险。所有连接螺丝的规格都做了统一化设计，法兰连接、端盖连接、底脚连接的螺丝都采用同一种规格的内六角螺栓，现场运维时只需要携带对应规格的内六角扳手即可完成全部拆装操作，减少了工具携带的复杂度。
