齿轮活塞联动传动机构结构设计

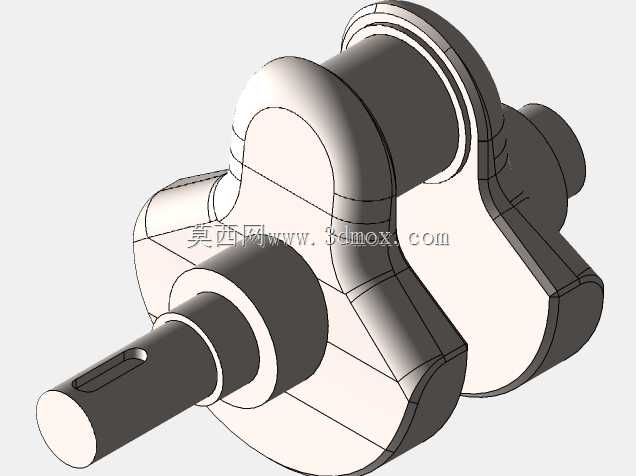

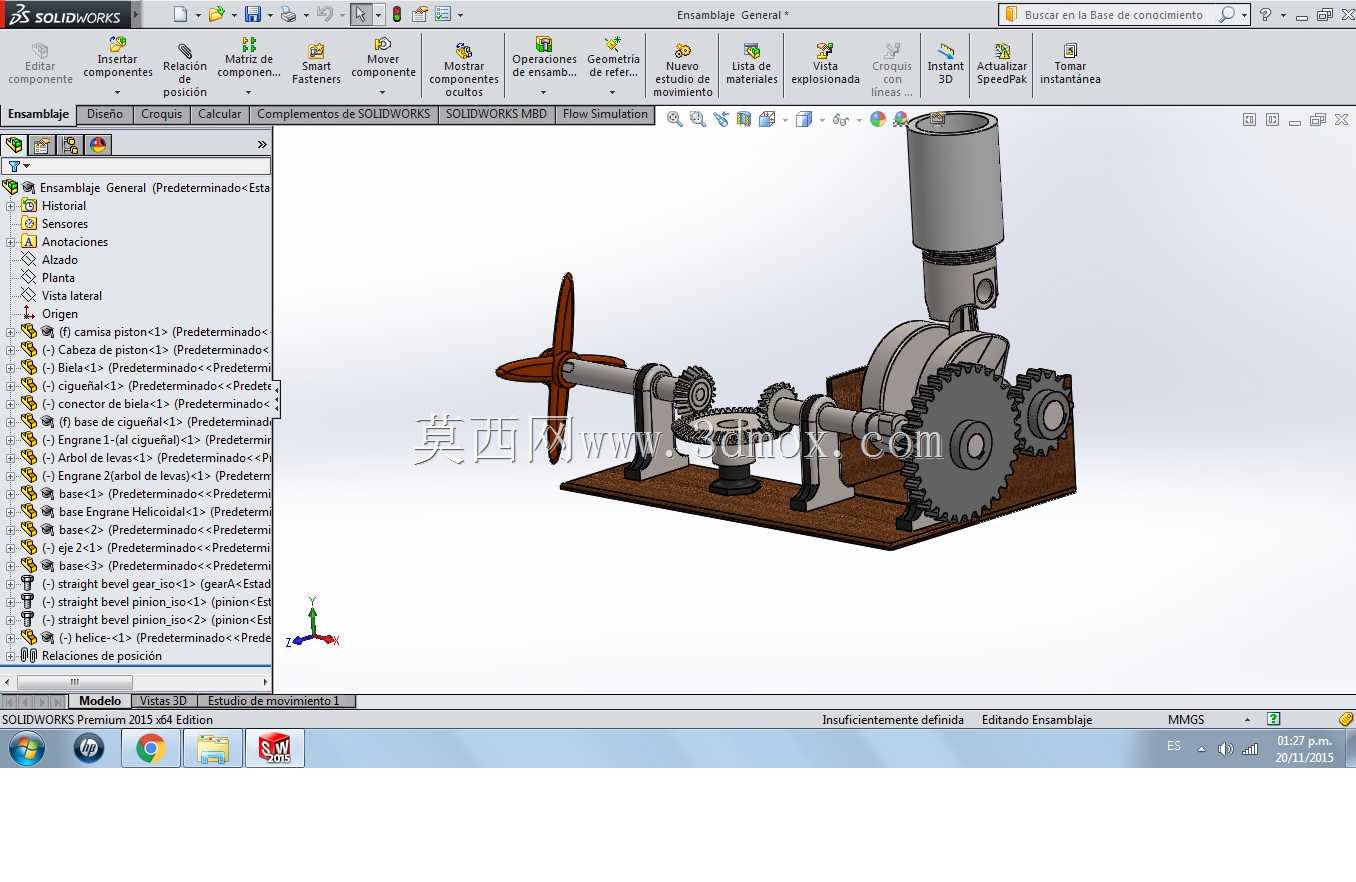

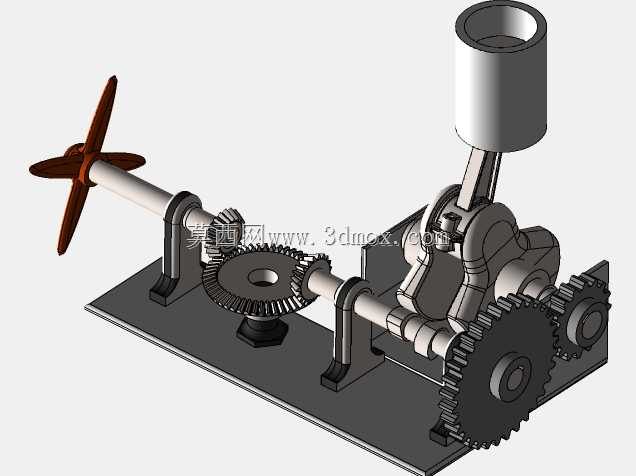

　　这套齿轮活塞联动传动结构，核心是实现直线往复运动与旋转运动的双向动力传递，在小型动力演示装置、教学实验台、微型动力输出单元中都有对应的应用场景，不少职业院校的机械原理实训台，会采用同结构原理的装置来演示曲柄滑块与齿轮传动的配合逻辑，帮助学员理解动力转换的实际路径。从实际功能来看，这套结构通过多组不同模数的圆柱齿轮完成转速匹配与扭矩传递，活塞组件的往复直线运动经曲柄连杆结构转化为曲轴的旋转动作，再通过啮合的齿轮组将动力分路输出，一端连接螺旋桨类负载实现旋转做功，另一端可预留接口连接其他从动部件，满足多端动力输出的使用需求。设计过程中首先要确定活塞的行程参数，行程直接决定曲柄的偏心距，偏心距过大会导致连杆摆角超出合理范围，

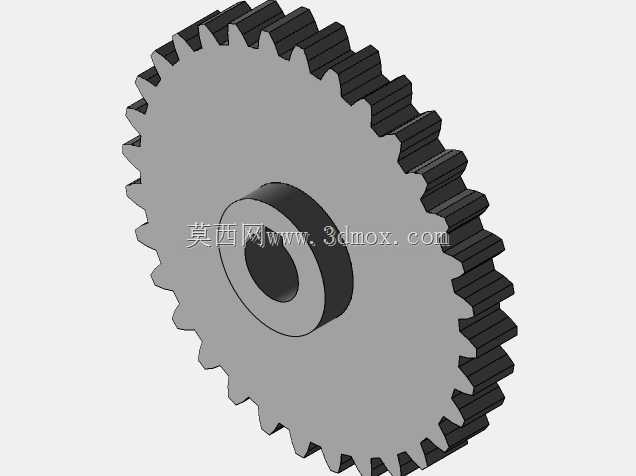

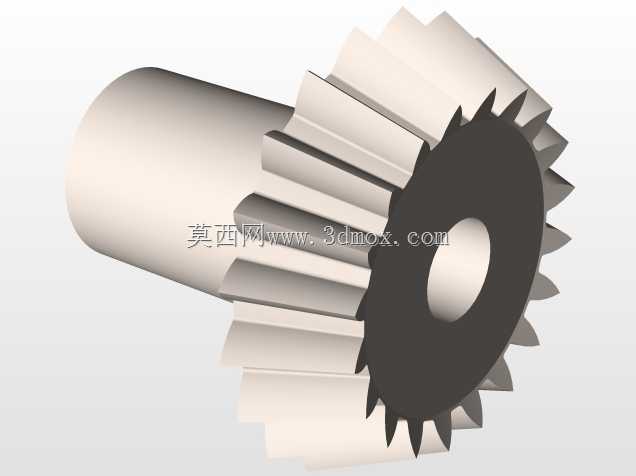

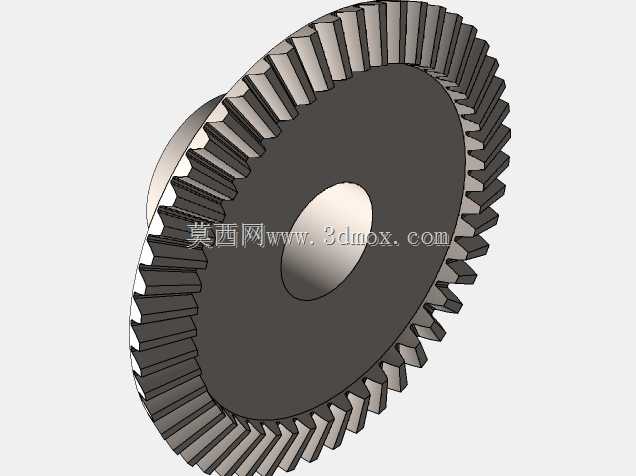

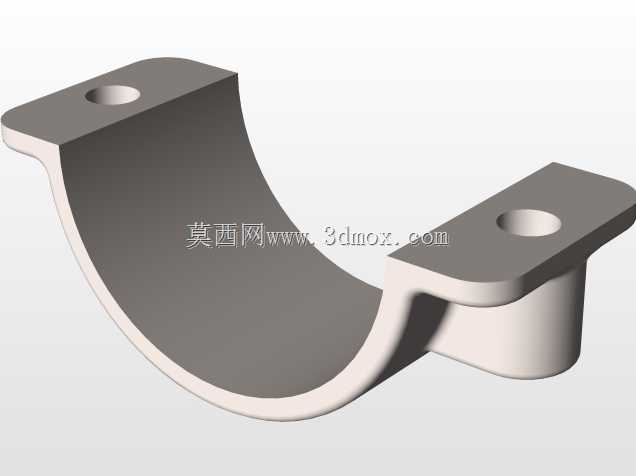

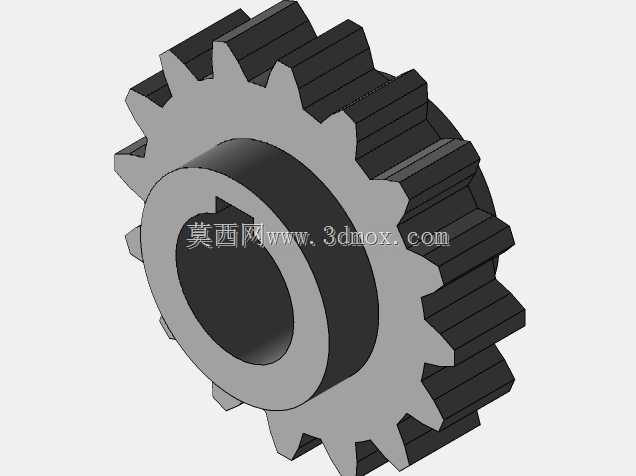

　　运行时会出现额外的侧向分力，加剧活塞与缸体壁的磨损，偏心距过小则会导致动力输出扭矩不足，无法带动额定负载运转。齿轮组的排布需要兼顾传动比与安装空间，各级齿轮的中心距要严格按照模数与齿数计算，啮合侧隙控制在合理区间，侧隙过大会导致传动回程误差增大，换向时出现明显冲击，侧隙过小则会在运转受热膨胀后出现卡滞，甚至打齿损坏轮齿。整个机构的安装底座采用平板式结构，所有支撑轴承座、活塞缸体、齿轮轴支架都定位安装在同一底座平面上，安装时需要保证各根齿轮轴的平行度，平行度超差会导致齿轮啮合时出现偏载，轮齿局部受力过大提前失效，同时曲轴的轴线要与活塞运动方向保持垂直，避免连杆运行时出现别劲的情况。外形边界上，

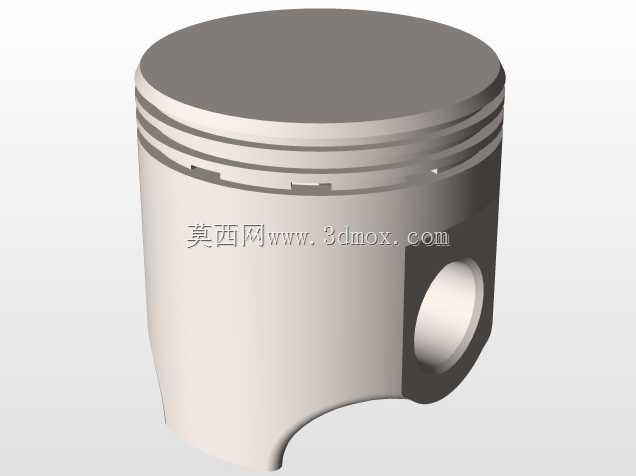

　　整套机构的横向尺寸覆盖从螺旋桨端到末端齿轮的总长度，纵向尺寸以底座宽度为限，高度方向从底座底面到活塞缸顶部预留足够的散热与操作空间，安装时底座需要预留对应螺栓孔位，可直接固定在实训台架或者设备机架上，不需要额外制作转接支架。结构细节上，活塞与缸体的配合采用间隙配合，保证往复运动顺畅的同时减少漏气泄压的问题，连杆两端的铰接点都设置了耐磨衬套，降低长期运转的磨损量，齿轮轴的支撑位置选用深沟球轴承，可承受径向载荷的同时抵消少量轴向窜动，保证齿轮啮合位置稳定。实际调试时，需要先手动盘动输出轴检查各部件的运动顺畅度，确认没有卡滞点后再进行空载运转，逐步提升转速观察齿轮啮合的噪音与振动情况，若出现局部异响需要检查对应齿轮的啮合间隙与轴系平行度，

　　调整到位后再加载运行。这套结构的设计逻辑完全遵循常规机械传动的设计准则，没有采用特殊的非标零件，所有齿轮、轴承、紧固件都可以选用标准件，降低加工与装配的成本，同时方便后期的维护更换，对于刚接触机械结构设计的人员来说，也可以通过拆解这套结构的装配关系，理解多部件联动时的公差配合与定位逻辑，掌握传动系统设计中动力路径规划、参数匹配、安装定位的核心要点。
