轴向定子叶片组件结构设计模型

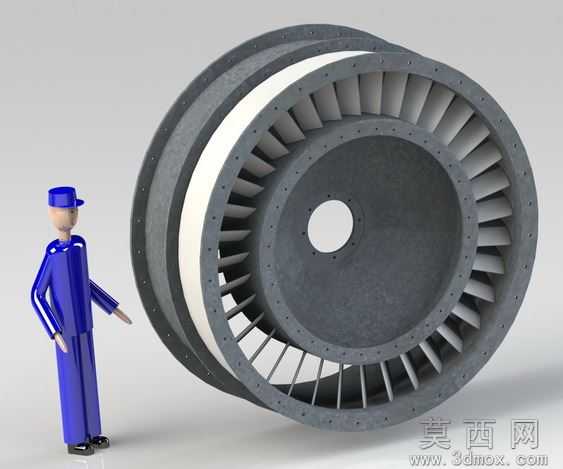

本模型为轴向定子叶片组件的三维设计成果，建模阶段采用参数化设计思路，先以回转体基准构建整体环形基座，通过草绘绘制单组叶片的翼型截面轮廓，沿轴向路径进行扫掠生成单个叶片实体，再通过环形阵列命令按照等角度间距完成全部叶片的排布，保证每片叶片的安装角度、尺寸精度完全一致，适配流体轴向导流的功能需求。模型细节处理上，对基座外圈的安装孔位进行了精准阵列排布，孔位的直径、间距均符合通用装配标准，同时对叶片与基座的衔接位置做了圆角过渡处理，避免应力集中问题，还原实际加工中的工艺特征。材质渲染阶段，为基座与叶片赋予了哑光金属材质，调整材质的粗糙度、金属度参数模拟铸钢件的表面质感，场景中添加了柔和的环境光与定向补光，通过光影对比凸显叶片的曲面弧度与整体结构的层次感，同时搭配等比例的人物参照模型，直观呈现组件的实际尺寸量级。结构设计层面，该定子组件整体为同轴回转结构，内圈为中空通流区域，叶片沿周向均匀分布在内外环形基座之间，叶片的翼型曲面经过角度优化，可对轴向通过的流体进行规整导流，减少紊流损耗，外圈的法兰边结构预留了充足的安装位，可与相邻的转子组件、机壳部件完成精准对接，整体结构兼顾了流体力学性能与装配便利性，可作为透平机械、通风设备、动力涡轮等产品的核心导流部件设计参考，建模过程中所有特征均保留了可编辑参数，方便后续根据不同工况参数调整叶片数量、安装角度、整体尺寸等设计变量。
