焦炭行业顶箱框架式支撑结构

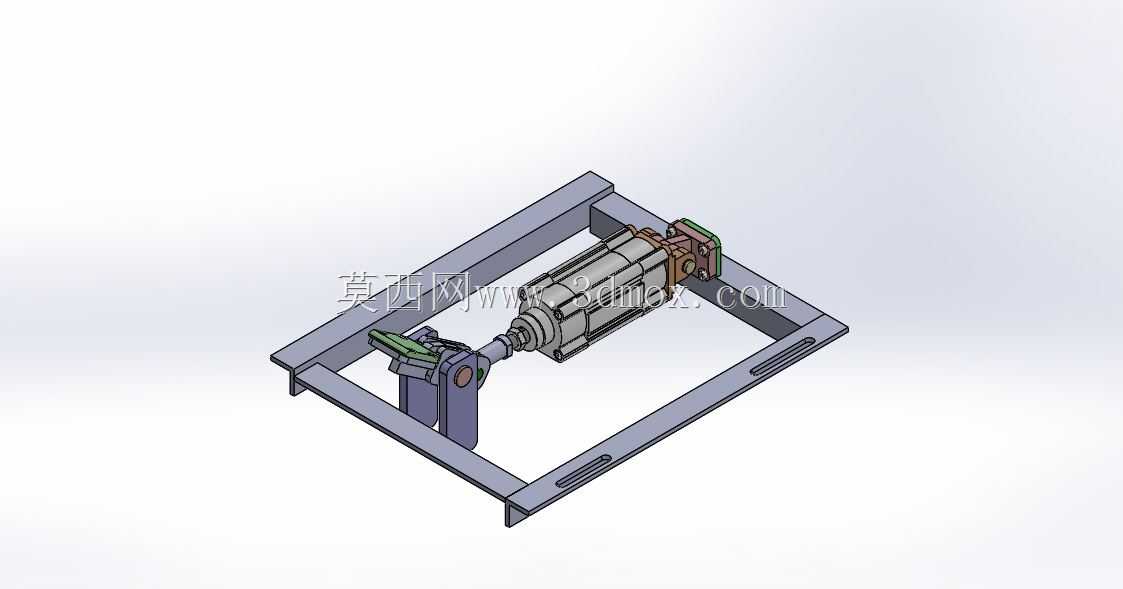

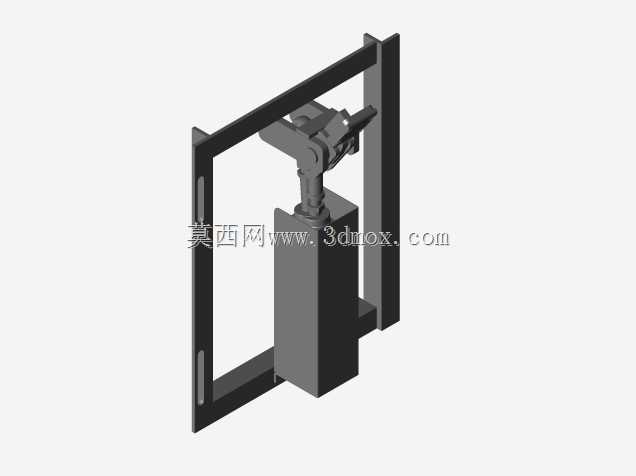

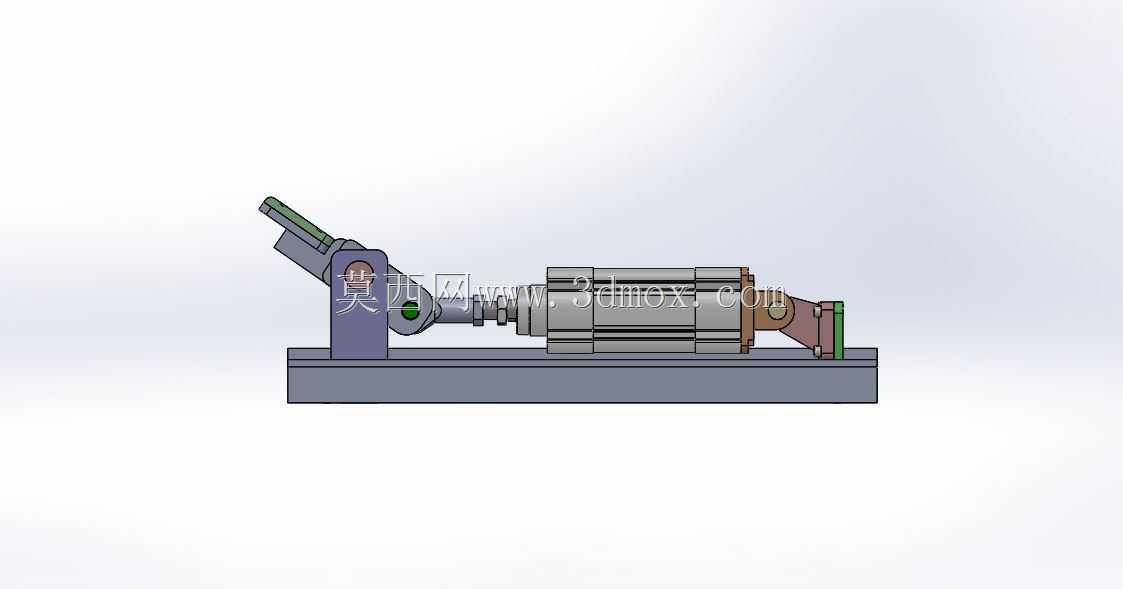

　　在焦炭生产的物料转运、工位暂存环节，这类顶箱结构是衔接工序流转的核心承载构件，主要用于焦粒、焦块分装后箱体的顶升定位与工位固定，避免输送过程中箱体偏移、洒落，适配焦炭生产现场高粉尘、重载冲击的复杂工况。从结构设计来看，整体采用矩形方管焊接成型的外框架作为承载基体，框架两侧预留长条形安装腰孔，可适配不同宽度的输送线机架安装，腰孔的调节范围覆盖现场常见的300-500mm机架间距，安装时无需对原有输送线进行大规模打孔改造，降低现场施工的改造成本与停机时长。框架中部设置的驱动单元采用铰接式安装结构，一端通过带缓冲衬套的铰接座与框架横梁连接，另一端连接顶箱执行端的夹爪组件，夹爪内侧预留防滑齿纹与耐磨衬板安装位，接触箱体时可增大摩擦力，

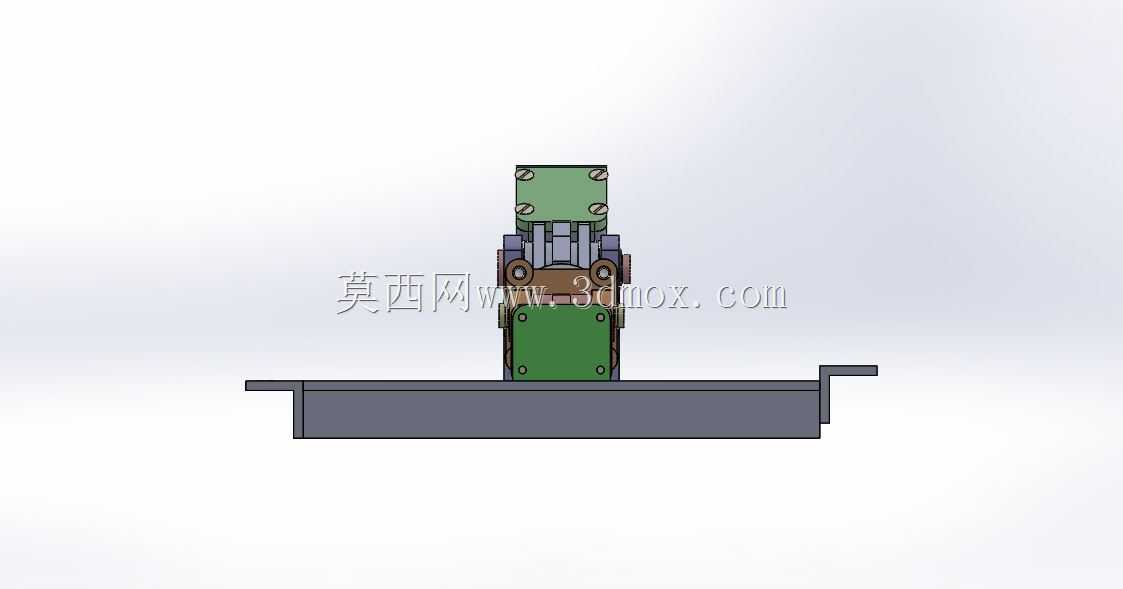

　　避免顶升过程中箱体滑脱，同时耐磨衬板可单独更换，减少长期使用后的维护成本。设计过程中充分考虑焦炭现场的粉尘堆积问题，所有铰接转动位置均预留防尘密封圈安装槽，避免焦粉进入转动副造成卡滞，驱动单元的安装位置高于框架底部平面120mm，防止现场积粉掩埋驱动部件，日常清理时可直接用压缩空气吹扫框架表面，不会造成部件损坏。从安装边界来看，整体框架的外形长度控制在800mm、宽度600mm、高度350mm范围内，可直接嵌入现有焦炭输送线的工位间隙，无需额外占用车间通道空间，执行端的顶升行程设置为150mm，可适配高度在400-600mm之间的标准焦炭周转箱，顶升到位后夹爪的抱紧力可承载最大80kg的箱体重量，满足单次周转的焦料载重需求。

　　结构受力层面，框架的焊接位置均做了倒角焊后去应力处理，避免长期重载顶升后出现焊接变形，铰接位置的销轴采用40Cr调质处理，表面硬度达到HRC28-32，可承受长期反复的冲击载荷，不会出现销轴弯曲、磨损过快的问题。实际应用中，该结构可直接配套现场的光电检测传感器使用，当箱体输送到工位后，传感器触发信号驱动顶箱动作，将箱体抬离输送面完成称重、扫码或者分装工序，工序完成后自动回落，箱体继续沿输送线流转，整个动作过程无需人工干预，可适配焦炭生产连续化作业的节奏。不同于常规的顶升工装，该结构的夹爪组件采用自适应角度设计，可适配箱体侧面±5mm的尺寸误差，即使周转箱长期使用出现轻微变形，夹爪也能可靠抱紧，不会出现顶偏、卡箱的问题。

　　框架底部预留的四个安装脚座可搭配减震垫使用，减少顶升动作时的震动传递，避免对输送线上其他检测元件造成干扰。在细节设计上，所有方管的端部均做了封板焊接处理，避免焦粉进入管腔内部堆积造成框架自重增加，同时也防止管腔内部积粉受潮锈蚀，延长整体结构的使用寿命。
