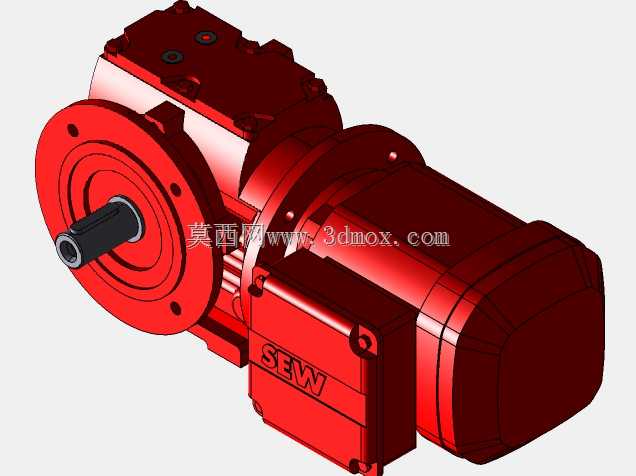

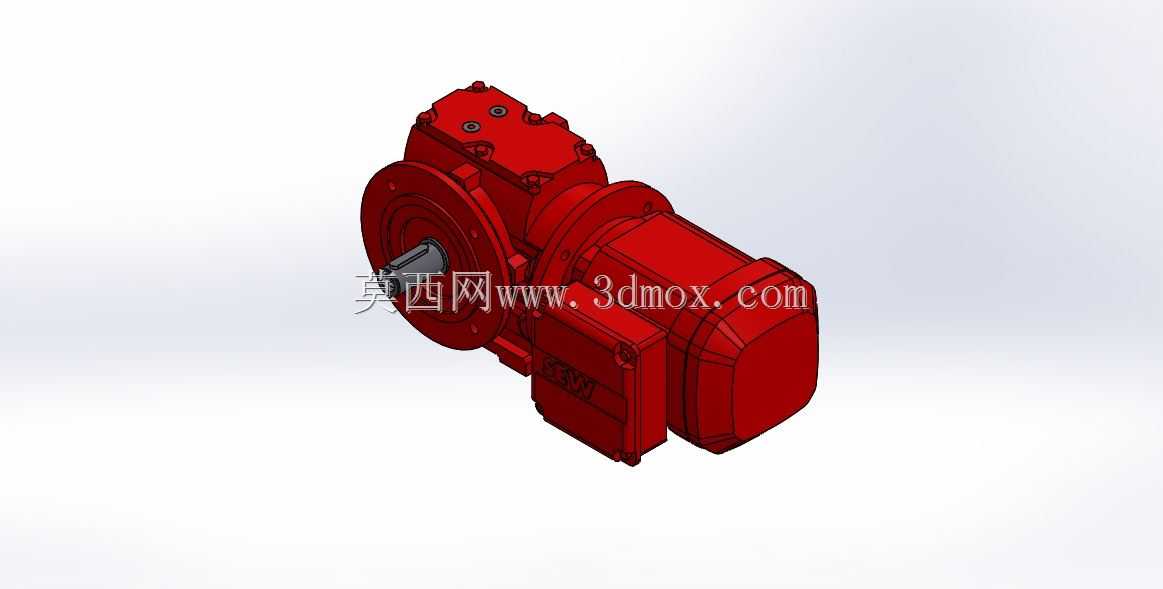

SF系列斜齿轮减速电机一体化传动结构

　　在轻工缝纫设备、小型输送线、包装辅机这类对安装空间有严格限制的传动场景里，同轴式斜齿轮减速电机一直是选型的高频选项，这次拆解建模的SF47系列减速传动单元，就是针对小扭矩、低安装高度需求做的一体化结构设计。先从实际安装边界说起，这套传动单元采用法兰式空心轴输出结构，输出端直接对接设备主轴，不需要额外加装联轴器，能把轴向安装尺寸压缩30%以上，很多台式工业缝纫机、小型皮带输送机的机架预留安装位，刚好能匹配这个尺寸的安装法兰，不需要额外做转接支架，现场安装的时候只要把输出轴套入设备从动轴，锁紧法兰盘的四个固定螺栓就能完成动力端对接，比传统分体式电机加联轴器的方案少了两道对中校准工序，能大幅缩短现场装配的调试周期。

　　从功能特性来看，这套传动结构把斜齿轮减速级和三相异步电机做了共壳体集成，减速腔和电机腔之间采用内嵌式油封做密封隔离，齿轮传动部分采用浸油润滑，出厂时预注的半合成齿轮油能满足常温工况下连续运转的润滑需求，不需要用户在首次安装时额外加注润滑油。斜齿轮的啮合重合度比直齿轮高30%左右，运转时的传动噪音能控制在60分贝以内，刚好匹配缝纫车间、包装车间这类对作业环境噪音有要求的场景，不会因为动力端的运转噪音干扰操作人员的正常作业。传动比的匹配上，这个型号对应的减速比区间能覆盖10到60的常用范围，输出转速在20转到140转之间，刚好适配工业缝纫机送料机构、小型输送带驱动、自动上料辅机的转速需求，输出扭矩能覆盖100N·m到300N·m的区间，能带动100kg以内的负载做平稳连续运转。

　　设计思路上，建模时优先还原了壳体的一体化压铸结构，减速箱壳体和电机端盖采用止口定位配合，同轴度公差控制在0.02mm以内，能避免齿轮啮合时出现偏载打齿的问题。齿轮部分的建模严格按照渐开线斜齿轮的参数做齿形还原，齿向修缘的细节也做了保留，实际装配时齿轮侧隙控制在0.1mm到0.2mm之间，既能保证正反转切换时没有明显的回程间隙，也不会因为侧隙过小导致运转时出现卡滞、发热的问题。电机部分的散热筋结构完全按照实物做了等比例还原，壳体外的竖向散热筋能增加30%以上的散热面积，连续额定工况运转时，壳体表面温度不会超过70摄氏度，能满足8小时连续作业的散热需求。接线盒的位置做了侧置设计，不管是水平安装还是垂直法兰安装，接线口都能朝向便于走线的方向，不会出现线缆弯折半径过小的问题，现场布线的时候能直接套入防水波纹管，满足车间常规的防尘防水接线要求。

　　再说到实际应用的适配细节，这套传动结构的输出轴可以根据用户需求替换成实心轴或者带键槽的空心轴，法兰盘的安装孔位采用标准的IEC安装尺寸，能和市面上多数同规格的减速电机做直接互换，设备维护更换的时候不需要改动原有设备的安装孔位，只要把旧的减速电机拆下，新的单元直接对位安装就能投入使用，备件替换的适配性很强。齿轮部分的材质采用20CrMnTi渗碳淬火处理，齿面硬度能达到HRC58-62，芯部韧性足够，能承受频繁启停的冲击载荷，不会出现启动瞬间打齿的问题。轴承选型上，输入输出端都采用深沟球轴承搭配推力轴承的组合结构，既能承受径向的传动载荷，也能承受输出端带皮带轮、链轮时产生的轴向载荷，轴承的额定寿命能达到10000小时以上，常规工况下两到三年内不需要拆解更换轴承。很多做小型轻工设备设计的工程师在选型时，经常会忽略减速电机的安装边界和输出轴的载荷承受能力，这套结构的三维模型把所有安装配合面的尺寸、公差带都做了明确标注，在做设备整体布局时，可以直接把模型导入装配体，做干涉检查和安装空间校验，避免后期加工机架时出现尺寸不匹配、安装干涉的问题，也能提前核算输出轴的受力情况，确认选型的扭矩、转速参数是否匹配实际负载需求，减少样机试制阶段的选型错误。
