输送机弧形段轴承支撑钣金结构

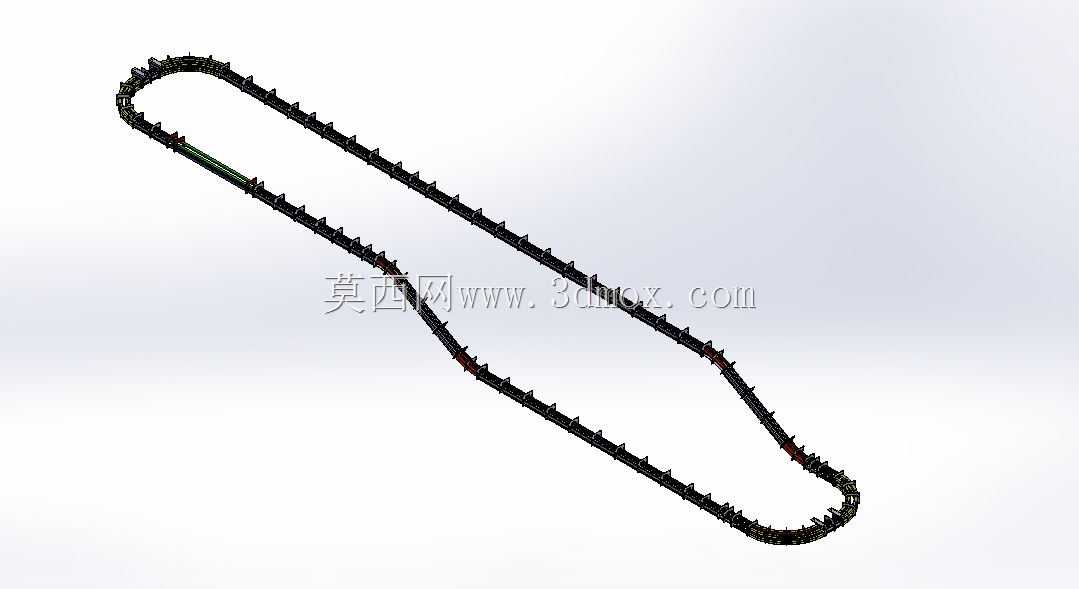

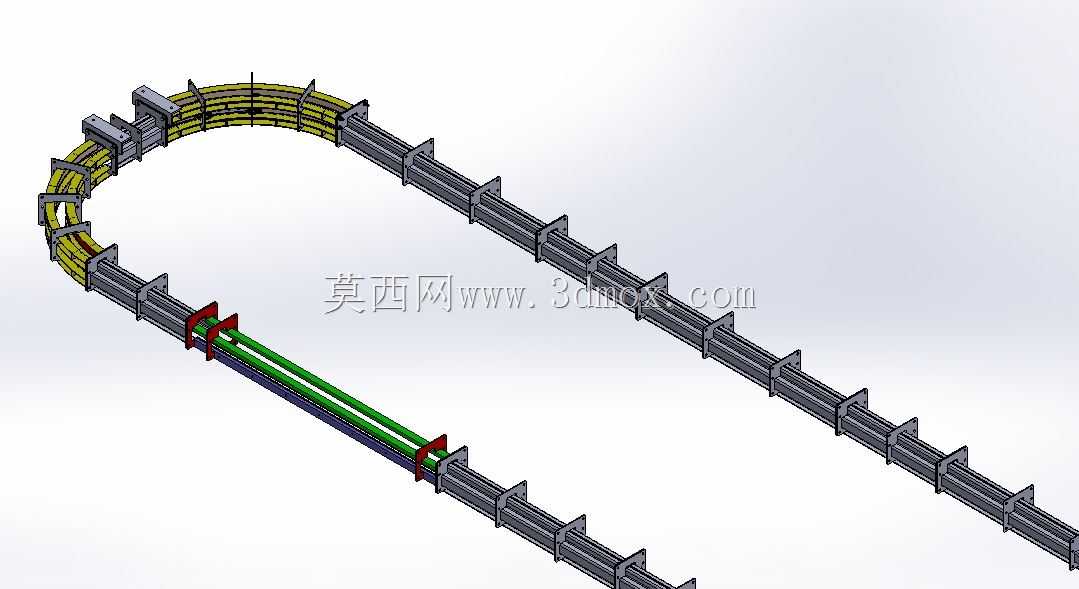

　　在散料、成件物料的长距离输送场景中，转弯段的运行稳定性一直是输送系统设计的难点，尤其是弧形输送段的托辊、轴承安装基准，直接决定了输送带跑偏量、运行噪音以及易损件的更换周期。这套结构针对弧形输送段的轴承安装需求设计，采用多组折弯钣金件拼接成型，替代了传统的焊接一体式机架弯段支撑，在保证安装精度的同时降低了单件加工的难度。从实际应用场景来看，这类结构多用于厂区内的环形输送线、跨车间转弯输送段，以及物流分拣线的弧形接驳位置，承担着承托输送辊组轴承座、抵消输送带转弯侧向张力的作用，避免运行过程中辊组偏移导致的皮带刮边、物料撒漏问题。

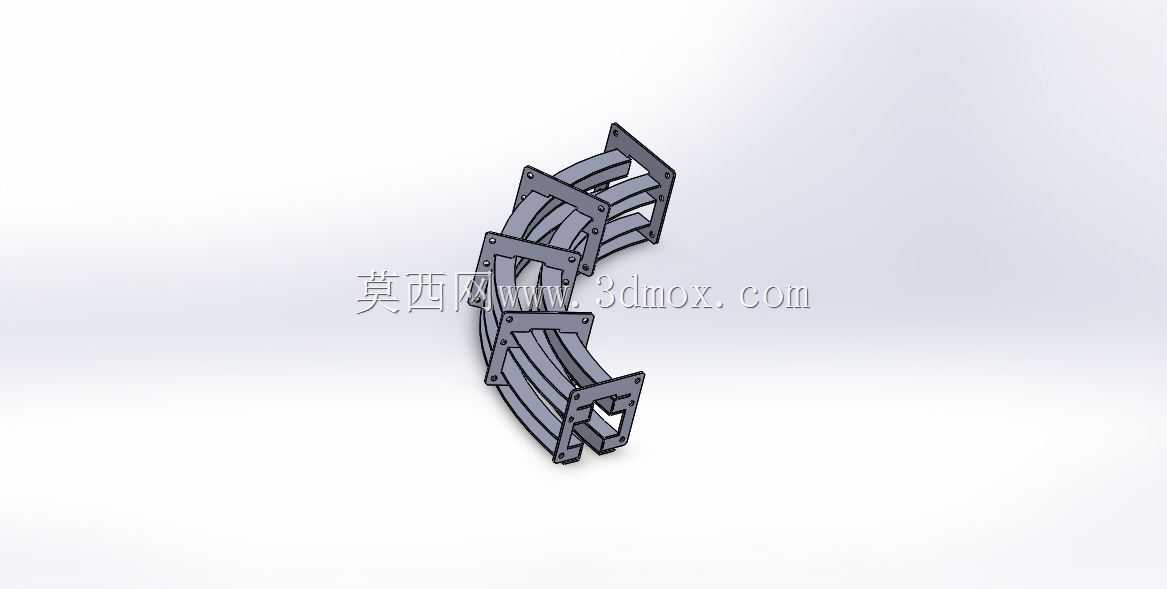

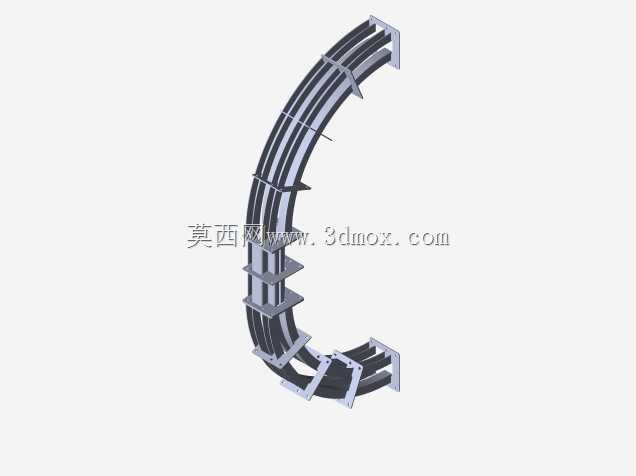

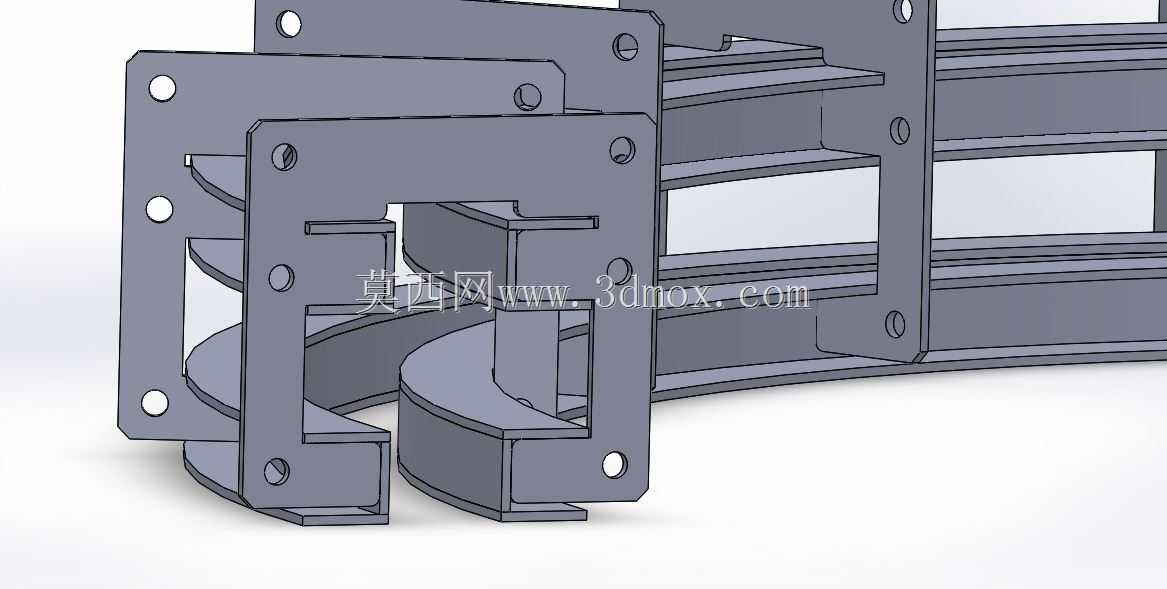

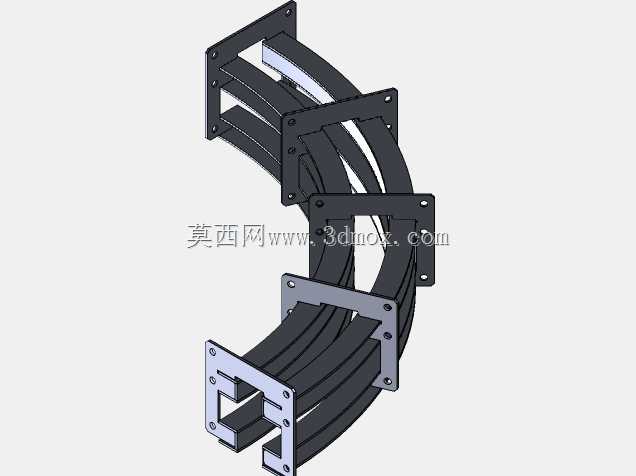

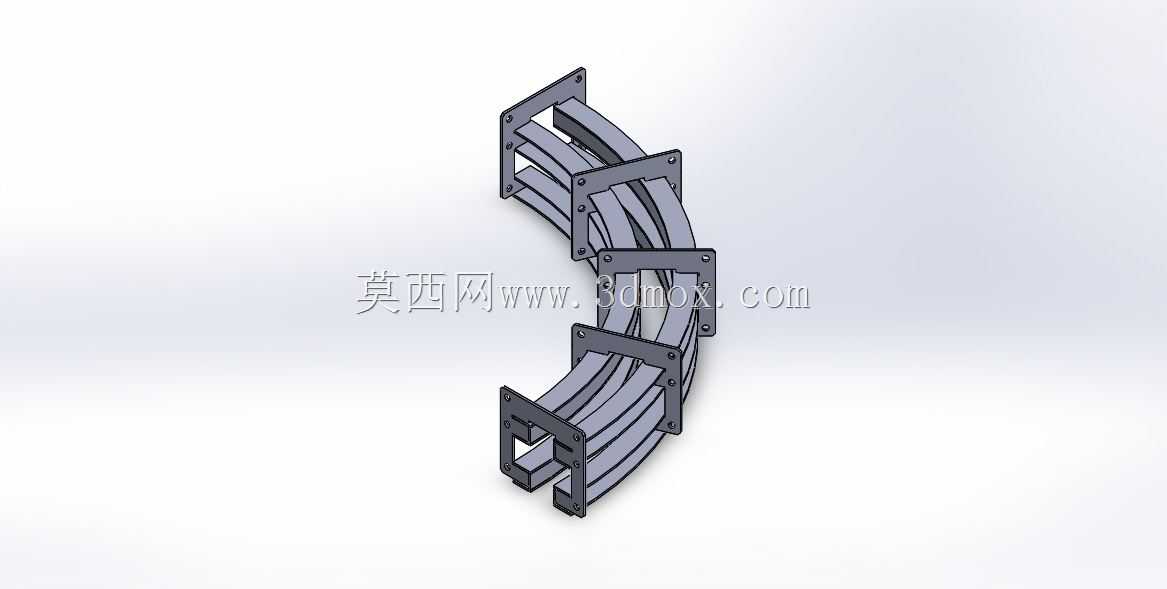

　　设计过程中首先考虑的是安装边界的适配性，每组支撑件上的安装孔位严格对应标准输送辊的轴承座安装尺寸，孔位采用等距排布，适配不同曲率半径的弧形段拼接需求，相邻支撑件之间通过侧边的折弯翻边实现定位，现场安装时不需要额外制作定位工装，只需按照预装标记对齐孔位即可完成紧固，大幅缩短了现场安装的调试周期。结构的折弯造型做了针对性的加强处理，在轴承安装位的背面设计了内凹的加强筋结构，不需要额外焊接加强肋，仅通过钣金折弯就实现了足够的结构刚度，在承受输送带张紧力、物料动载荷的情况下，安装面的形变量控制在辊组允许的跳动范围内，不会出现长期运行后支撑面下凹导致的辊组卡滞问题。

　　从功能特性来看，这套分体式拼接结构相比传统的焊接弯段机架，最大的优势在于局部损坏后的可替换性，当某一组轴承位出现磨损、变形时，不需要整体拆卸弧形段机架，只需拆除对应位置的紧固件即可更换单块支撑件，大幅降低了后期运维的成本。同时钣金件的成型工艺采用激光下料后数控折弯，所有安装孔的位置精度控制在±0.1mm范围内，同批次零件具备完全互换性，不需要现场配钻、修配，适合批量生产备货。在安装边界设计上，结构的外侧安装面预留了与输送线侧栏、护罩的连接孔位，不需要额外焊接安装支架，可直接固定侧边防护结构，减少了现场焊接的工作量，也避免了焊接应力导致的支撑件变形。

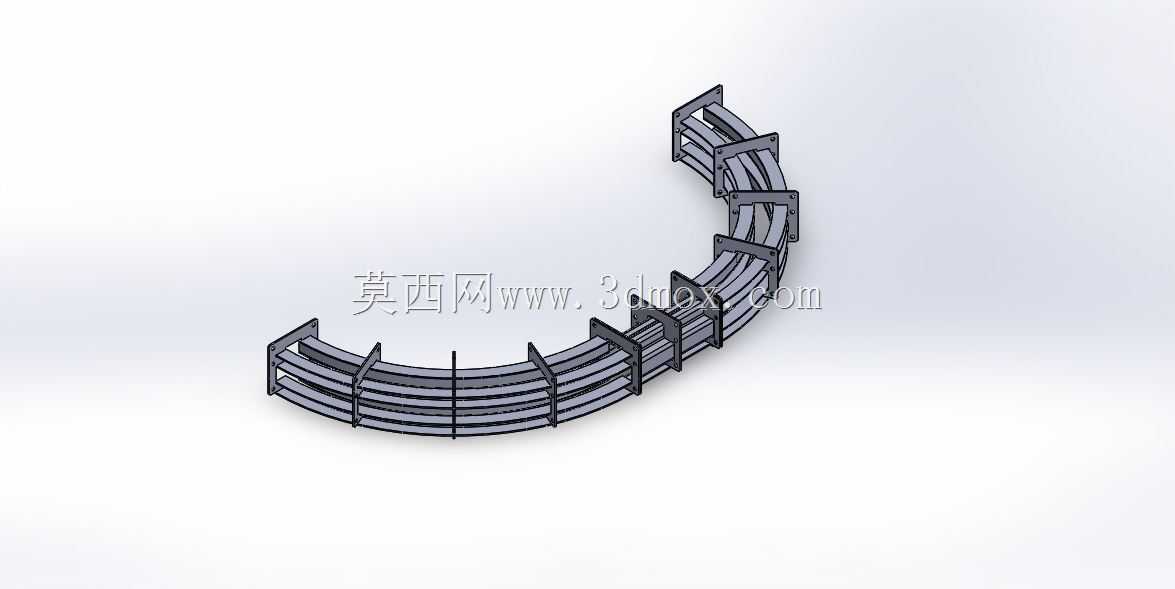

　　实际选型应用时，可根据输送线的转弯半径、输送载荷大小，调整钣金件的板材厚度以及相邻支撑件的排布间距，针对重载输送场景可适当加密支撑件的排布，同时在拼接位置增加定位销孔，进一步提升整体结构的连接刚度。结构的弧形轮廓完全匹配输送线的转弯曲率，安装后支撑件的内弧面与输送带边缘保持均匀的安全间隙，不会出现运行过程中摩擦输送带的问题。所有折弯边都做了圆角处理，避免安装、运维过程中尖锐边角划伤操作人员，也防止长期运行过程中边角割伤输送带的侧边。在轴承安装位的设计上，预留了轴承润滑脂的加注空间，后期维护时不需要拆卸支撑件即可完成轴承的润滑保养，适配常规的带座外球面轴承安装尺寸，不需要定制特殊规格的轴承座，降低了备件的采购成本。
