刮板输送机用60号R1规格传动链条

　　在散料输送的工业场景里，刮板输送机的传动可靠性直接决定整条产线的连续运行能力，而作为核心牵引构件的传动链条，其结构设计、啮合精度直接影响设备的负载能力与维护周期。这款适配刮板输送机的60规格R1链条，在建模阶段就完全围绕井下原煤输送、厂区散料转运这类重载、多粉尘的恶劣工况做结构适配，没有多余的装饰性结构，所有几何特征都服务于实际传动需求。

　　从实际应用场景来看，这类链条主要承担刮板输送机的动力传递与刮板牵引职能，工作时需要和两端链轮持续啮合，带动固定在链节上的刮板沿中部槽推移散状物料，不管是煤矿井下的采煤工作面顺槽输送，还是粮食加工、建材生产车间的散料转运线，这类链条都需要承受持续的交变拉应力，同时还要应对物料摩擦、粉尘侵入带来的磨损问题，因此在建模时，每一个链节的销轴间隙、外链板与内链板的贴合面都做了精准的尺寸还原，避免虚拟装配时出现干涉，也能为后续的有限元受力分析提供准确的几何基础。

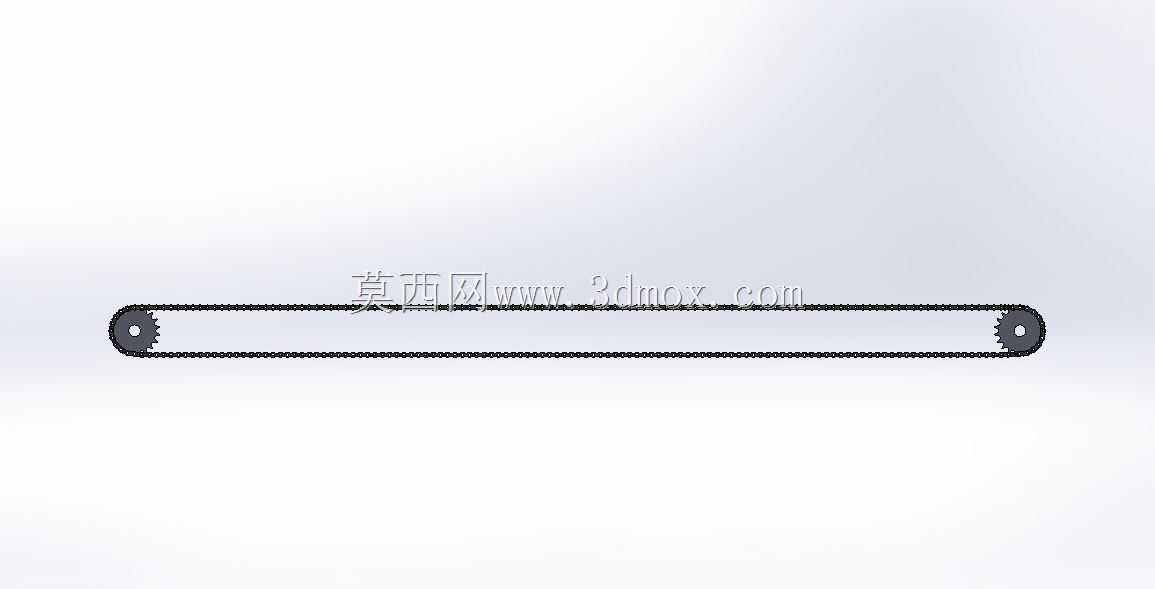

　　设计思路上，这款链条完全遵循链传动的啮合原理，链节距严格匹配对应规格链轮的齿距参数，建模时先完成单个内链节、外链节的参数化建模，再按照闭环传动的轨迹完成阵列装配，还原了链条绕经两端链轮时的弯折状态，能直观呈现链条在张紧状态下的悬垂度、与链轮轮齿的啮合接触位置。从结构特性来看，每个链节都由内链板、外链板、销轴、套筒四个核心零件组成，内链板与套筒过盈配合，外链板与销轴过盈配合，销轴与套筒之间保留合理的转动间隙，保证链条绕经链轮时能灵活弯折，不会出现卡滞；链板的外形采用了等强度设计，两端的圆弧过渡完全贴合受力时的应力分布曲线，避免应力集中导致的链板断裂问题。

　　从安装边界来看，这款链条适配的两链轮中心距在建模时按照常规刮板输送机的传动段尺寸设置，链条的总长度、链节数量完全匹配对应中心距下的张紧要求，安装时需要保证两链轮的轴线平行度、共面度误差在允许范围内，避免链条运行时出现偏磨、掉链问题；链条的宽度方向尺寸与刮板的安装孔位完全适配，外链板上预留的刮板安装位置能直接匹配标准刮板的固定尺寸，不需要额外做结构修改。在实际选型参考时，通过这个三维模型可以直接核对链条与链轮的啮合间隙、链条运行时与中部槽的安全距离，提前排查安装时可能出现的干涉问题，也能根据模型的链节尺寸快速计算不同输送长度下需要的链条总节数，减少现场测绘的工作量。

　　不同于普通轻载传动链条，这类应用在刮板输送机上的链条，建模时特意还原了链节零件的倒角、圆角细节，这些细节并不是无关紧要的工艺结构，而是能在实际运行中减少应力集中、降低链板与刮板、中部槽之间的刮擦阻力，同时也能避免热处理时的应力开裂问题。整个模型的装配关系完全还原实际装配逻辑，没有做简化的焊接式整体结构，每个零件都保留了独立的装配约束，能直接用于生成工程图、做运动仿真，模拟链条在不同负载下的运行状态，观察啮合过程中链轮轮齿与链节的接触位置变化，为后续的链轮修形、链条张紧装置设计提供直观的参考依据。对于从事输送设备设计的工程师来说，这类精准的链条模型能大幅缩短非标设计时的建模周期，不需要从零开始绘制每个链节结构，只需要根据实际的输送长度、中心距调整链节数量、张紧段的悬垂量，就能快速完成整套传动机构的方案设计，也能在方案评审阶段直观展示传动部分的布局，核对与周边机架、护板、料槽的安装间隙，避免后期生产装配时出现尺寸冲突。
