旋转式多工位压盖作业设备结构设计

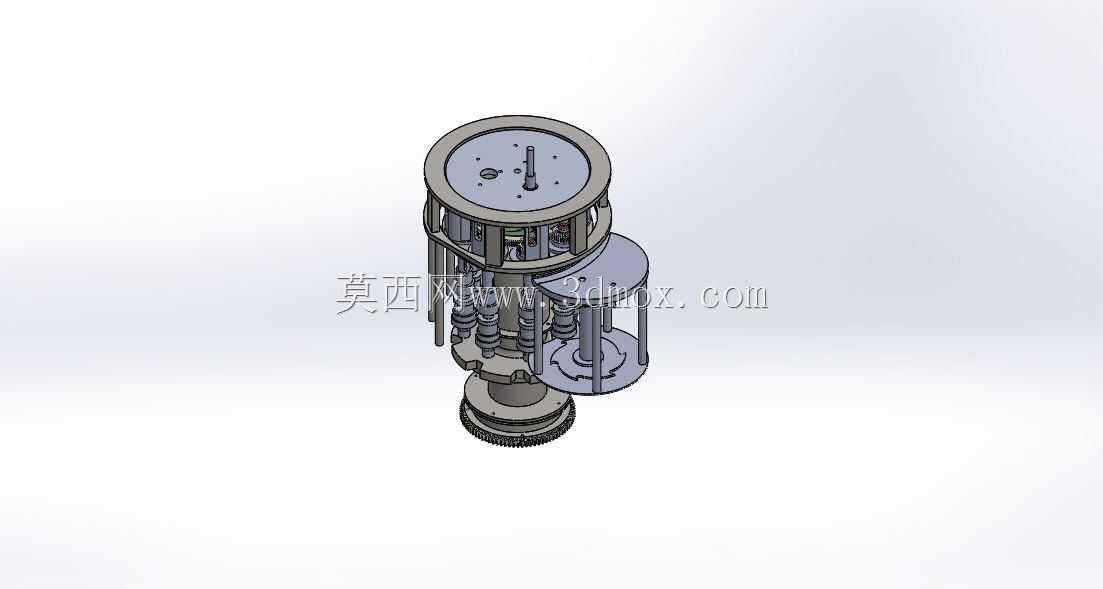

　　在食品饮料、日化洗护、医药制剂等行业的瓶装产品后段包装工序中，压盖环节直接决定产品的密封可靠性与外观完整性，传统单工位压盖设备受限于节拍瓶颈，很难匹配高速灌装线的连续生产需求，这款旋转式多工位压盖设备的结构设计，正是针对高速连续产线的压盖作业需求开发。从整体结构布局来看，设备采用立式同轴分层设计，底部设置大模数传动齿轮作为动力输入接口，可直接对接产线主传动链实现与灌装、旋盖、贴标等前后工位的动作同步，无需额外配置独立的复杂控制系统即可嵌入现有成熟产线，大幅降低产线改造的适配成本。中部为多组均布的弹性压合执行单元，每个单元独立配置导向柱与压头缓冲结构，压合行程可根据瓶身高度、瓶盖厚度进行针对性调整，缓冲结构采用弹簧蓄能设计，

　　可在压合接触瞬间吸收刚性冲击，避免瓶身被压裂、瓶盖表面出现压痕等质量缺陷，同时保证每个工位的压合力保持一致，确保不同批次产品的密封扭矩、压合深度偏差控制在工艺允许范围内。上部为定位转盘结构，转盘上开设与瓶身轮廓匹配的定位槽，待压盖的瓶装产品随转盘做间歇式回转运动，依次完成上料定位、瓶盖预放置、压合作业、成品下料四个核心工序，多工位并行作业的模式可将单台设备的作业节拍提升至每分钟上百瓶，完全适配中高速灌装线的产能需求。设计过程中充分考虑了不同规格容器的适配性，压头采用快换式接口结构，更换不同规格的压头即可适配从直径20mm的小型口服液瓶到直径120mm的大容量日化瓶的压盖需求，无需对设备主体结构进行大规模拆解调整，

　　换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。设备的安装边界经过紧凑化优化，整体立式结构的占地直径不超过800mm，整机高度控制在1200mm以内，可直接安装在现有灌装线的输送台架上方，无需额外占用车间地面空间，设备底部的传动接口与输送线的中心高保持通用化匹配，安装时仅需完成齿轮啮合调整与机架固定即可投入使用，安装调试周期短。导向结构采用自润滑铜套配合高精度导向柱，长期运行过程中无需频繁加注润滑脂即可保持压合动作的同轴度，避免压头偏斜导致的瓶盖压歪、密封失效问题。设备的回转支撑部位采用密封式轴承结构，可有效阻挡生产过程中产生的液体飞溅、粉尘碎屑进入运动副，延长设备的维护周期，日常维护仅需定期检查缓冲弹簧的预紧力、

　　压头的磨损情况即可，运维难度低。从实际作业逻辑来看，待压盖的瓶子经输送线送入设备进料工位后，转盘上的定位槽准确卡入瓶身带动其随转盘回转，当瓶子转动到压盖工位时，对应位置的压合单元在凸轮机构的驱动下下行，将预先放置在瓶口的瓶盖平稳压合到位，压合到位后保持极短的保压时间确保瓶盖与瓶口的卡扣完全卡合，随后压头上行，瓶子随转盘继续转动到下料工位，由输送线带出进入下一道工序，整个动作过程与转盘的回转运动完全匹配，无多余空行程，动作衔接顺畅无卡顿。设计时还充分考虑了生产过程中的异常工况防护，每个压合单元都设置了过载保护结构，当出现瓶身高度超差、瓶盖放置歪斜等异常情况时，压合单元会触发过载滑移避免设备零部件损坏，同时可对接产线的异常检测传感器实现异常停机提醒，减少不合格品的流出。这款压盖设备的结构没有采用复杂的气动、电动执行元件，全部采用机械传动实现所有动作逻辑，在高湿、多粉尘的生产车间环境中具备更高的运行可靠性，不会出现气动元件漏气、电气元件受潮短路等常见故障，适合在各类瓶装产品生产车间长期连续运行。
