标准足球球门金属框架结构设计

　　日常做体育场馆配套设施结构设计时，足球球门的框架建模是很常见的需求，这次的框架结构完全按照常规十一人制场地的球门边界做参数化搭建，首先要明确的是安装边界，球门整体需要固定在场地端线的中点位置，两根立柱的内侧净间距要严格对齐7.32米的赛事要求，横梁下沿距离场地完成面的垂直高度固定为2.44米，整个框架的安装不能侵入端线内侧的比赛区域，底部固定脚需要预留足够的膨胀螺栓安装位，同时要保证框架安装完成后前后方向的稳定性，避免球员冲撞后出现倾覆风险。

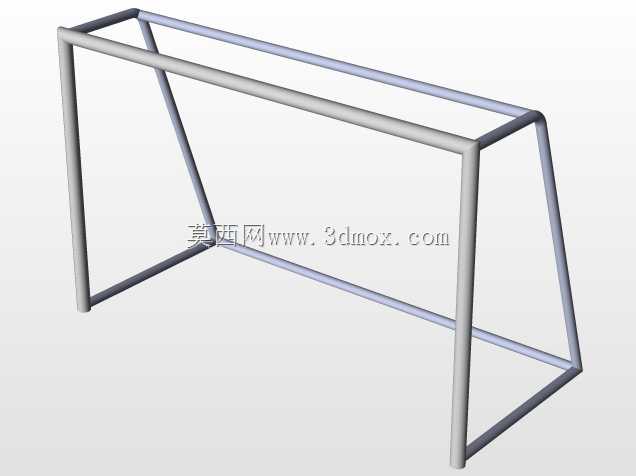

　　从结构设计思路来看，整个框架全部采用等截面金属圆管搭建，没有额外的复杂拼接构件，所有管材的弯折位置都做了统一的圆角过渡处理，避免尖锐棱角带来的运动伤害，前后方向的斜向支撑是整个结构的受力核心，从立柱顶部向后下方延伸到底部后侧的横管位置，形成稳定的三角受力结构，不需要额外增加斜撑就能满足日常使用的抗侧向冲击要求，毕竟比赛过程中球员可能会出现冲撞门柱、挂拽横梁的情况，结构的静载和动载冗余量必须留足，常规设计里会按照不低于1000N的水平侧向冲击力做受力校核，保证框架不会出现明显形变。

　　实际应用场景里，这类球门框架不仅用于专业赛事场地，也适配校园操场、社会足球场、业余训练场地的使用需求，不同场景下可以根据使用频率调整管材的壁厚，比如高频使用的公共场地可以选用壁厚更厚的管材，训练用临时场地可以适当降低壁厚控制整体重量，方便移动转运。框架的所有连接位置都采用满焊处理，焊后打磨平整做喷塑防锈处理，外露的连接螺栓全部采用圆弧头防盗螺栓，避免突出的构件划伤球员，底部和地面接触的位置会配套橡胶减震垫，一方面可以减少金属和硬地接触的异响，另一方面也能避免框架长期接触地面出现锈蚀，同时增大摩擦力提升放置稳定性。

　　建模过程中要特别注意管材的拼接对齐，所有横管、立柱、斜撑的中心线必须完全共面，避免出现拼接错位导致的焊接缝隙过大问题，后侧的上下两根横管除了连接斜撑之外，还要预留球网的挂接点，挂接点的间距控制在15厘米左右，保证球网挂装之后不会出现过大的松弛缝隙，避免射门后足球从网和框架的缝隙中穿出。整个框架没有多余的装饰构件，所有结构都服务于受力稳定性和使用安全性，没有冗余的设计部分，在保证结构强度的前提下尽可能控制整体重量，方便场地维护人员进行移位和日常检修。

　　从安装维度来看，整个框架可以拆分为两个侧框、一根横梁、两根底部横撑几个模块，运输时可以将模块叠放减少占用空间，现场安装只需要通过配套的连接件紧固即可，不需要复杂的焊接作业，普通场地维护人员就能完成组装，固定方式可以根据场地类型选择，天然草场地可以选用地锚固定，人工草或者硬地场地可以选用膨胀螺栓固定，也可以搭配移动式配重底座，满足临时活动场地不需要永久固定的使用需求。设计时还要考虑框架的风阻问题，因为整体是管材镂空结构，实际风阻很小，即使是露天场地遇到大风天气也不会出现被吹倒的情况，搭配球网之后的风载也在结构可承受范围内，不需要额外做防风加固处理。
