足球篮球组合式球类运动训练架结构

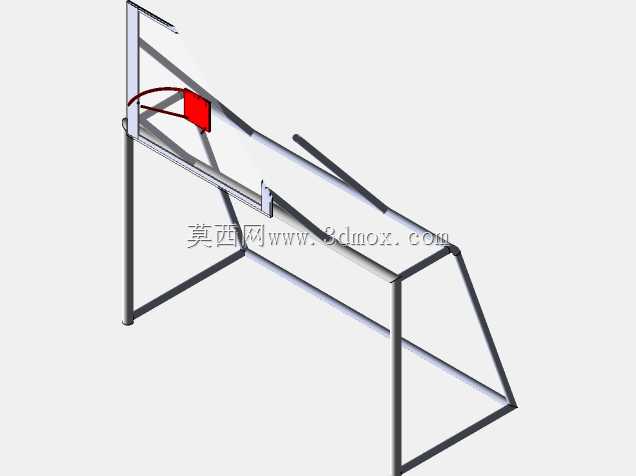

　　这套组合式球类训练支架，主要面向校园体育场地、社区健身区、青少年球类培训机构的日常训练场景，可同时满足足球射门练习与篮球投篮训练的使用需求，解决了小型场地内同时布置两类球类训练设施占用空间过大的痛点。从结构设计逻辑来看，整体采用方管型材作为主体承载构件，底部框架采用矩形排布的落地支撑结构，支腿底部预留了膨胀螺栓安装孔位，可直接固定在硬化水泥地面或者拼装式运动地板上，安装时需要保证整体框架的水平度偏差不超过千分之三，避免长期受球类冲击后出现结构倾斜。倾斜布置的主支撑斜梁承担篮球篮板的挂载载荷，斜梁与底部框架、竖向支腿之间采用焊接加三角加强筋的连接方式，可承受篮球反复撞击带来的交变载荷，篮板挂载位预留了标准的连接孔距，

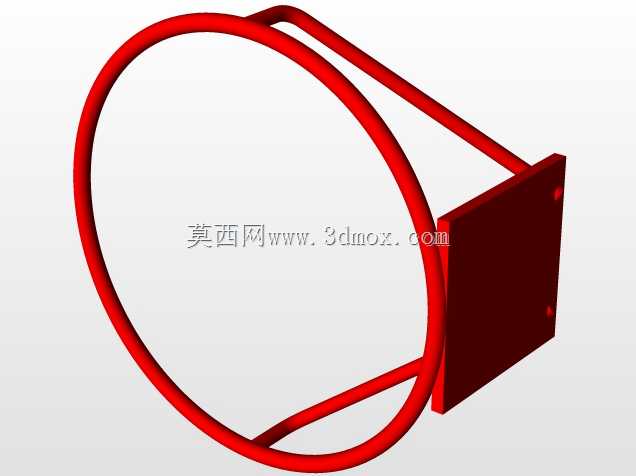

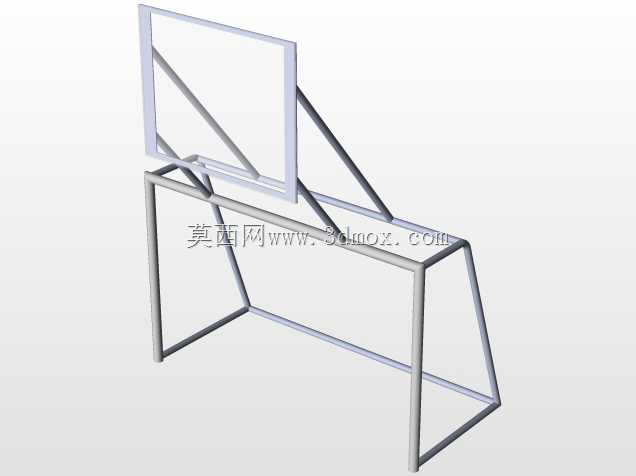

　　适配常规尺寸的休闲训练用篮球篮板，安装时篮板下沿距离地面的高度可根据使用人群的年龄层级在2.35米到3.05米区间调整。足球球门部分集成在框架的侧部区域，球门框采用圆管弯折成型，与主框架的竖向支腿通过可拆卸螺栓连接，球门后方设置了挡球网挂载杆，训练时击出的足球会被挡网拦截，避免球类飞出场区增加捡球耗时。整体框架的外形尺寸控制在长3.2米、宽1.8米、高3.3米的边界范围内，不需要做额外的场地开挖作业，仅需要平整硬化的地面即可完成安装固定。结构设计阶段充分考虑了户外使用的耐候性需求，所有金属构件的连接位置都做了圆角过渡处理，避免尖锐棱角造成运动磕碰损伤，管材的壁厚选型经过载荷校核，在满足抗冲击强度要求的前提下尽可能控制整体自重，

　　方便场地内的移位调整。日常使用过程中，只需要定期检查连接螺栓的预紧力，确认焊接部位无开裂变形即可维持稳定运行，不需要复杂的日常维护作业。框架的型材选型统一采用常规规格的工程管材，加工时仅需要完成切割、弯折、焊接、表面喷涂几道常规工序，加工门槛低，适合批量生产投放至各类小型运动场地。不同于独立布置的足球门与篮球架，这套组合结构将两类训练功能集成在同一套支撑框架上，整体占地面积比单独布置两类设施减少40%以上，非常适合场地面积有限的青少年活动中心、课后托管机构的户外活动区使用。在结构受力层面，设计时将篮球架的冲击载荷与足球门的受力点做了分散布置，避免载荷集中在单一构件上，底部的横向连接杆件同时起到结构拉结与配重挂载的作用，

　　当需要在非硬化地面临时使用时，可在底部横杆上挂载配重块提升整体抗倾覆稳定性，不需要做永久固定。篮板挂载位的连接结构采用腰型孔设计，安装时可微调篮板的水平角度，保证篮板平面与地面保持垂直，提升投篮训练的使用体验。足球球门的框体尺寸符合五人制足球训练的小门标准，适合开展近距离射门精度训练，挡网的挂点均匀布置在球门框周边，挂网后不会出现明显的网面松弛，能够有效拦截不同角度射出的足球。
