壁挂式双站位上肢训练健身器材结构

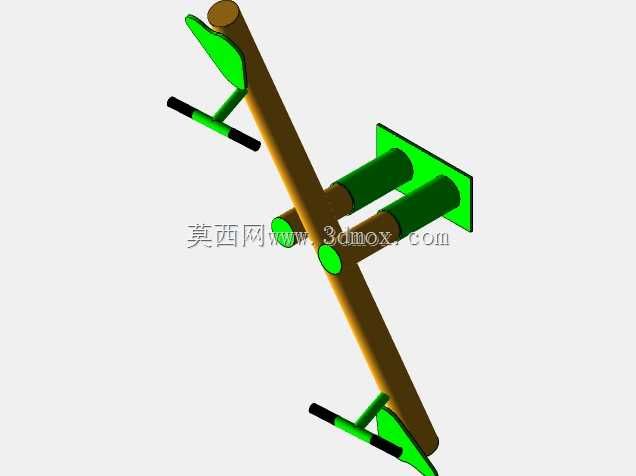

　　这款壁挂安装的上肢训练器材，主要适配社区户外健身区、老旧小区墙面改造健身点、康复机构训练区这类空间局促的场景，相比落地式器材不需要开挖基础做预埋件，能充分利用建筑外墙、廊道侧墙的闲置立面空间，不会占用地面通行面积，尤其适合用地紧张的老城区公共健身点位布设。器材核心采用双站位对称布局，主承载梁为倾斜布置的圆柱型钢构，两端各设置一套带防滑握把的训练操作位，两个站位互不干扰，可同时满足两名使用者进行上肢推、拉类训练动作，适配不同身高的使用人群，倾斜的梁体角度经过人机工程校核，使用者站立操作时手臂自然伸展不会出现关节超伸的情况，握把位置覆盖1.5米到1.9米身高人群的舒适操作区间。安装端采用方形壁挂固定板，板上预留四个对称布置的安装孔位，

　　可通过膨胀螺栓直接固定在混凝土承重墙面，安装时需保证固定板平面与墙面完全贴合，倾斜梁体的水平投影距离墙面不超过450毫米，避免突出过多影响廊道通行，梁体下端距离地面完成面的高度控制在200毫米以上，防止磕碰过往行人的脚部。结构设计上，主承载梁与壁挂固定板之间采用双套管支撑结构，两根平行的绿色包覆套管既作为受力加强筋，分散梁体承受的弯矩载荷，避免长期使用后梁体出现下弯变形，外层的软质包覆层还能起到防撞缓冲作用，即使使用者操作时不慎碰到支撑结构也不会造成硬磕碰伤害。握把部分采用横向直握设计，握把外层包覆防滑耐磨的橡塑材质，握把直径设置为32毫米，符合成年人手部抓握的舒适尺寸，握把与主支撑臂之间设置旋转限位结构，

　　训练时握把可随手臂动作小幅度转动，减少手腕部位的扭转受力，降低运动损伤风险。器材整体的外露金属构件全部做户外防腐处理，表面的彩色包覆层采用抗紫外线的户外专用材质，长期暴露在日晒雨淋环境下不会出现褪色、开裂、脱落的问题，适合户外露天场景长期使用。从建模逻辑来看，该模型先确定壁挂安装面的基准平面，以此为起点定位主倾斜梁的空间角度，再对称布置两端的操作握把组件，最后添加支撑套管与安装固定板，所有配合位置都预留了实际生产的装配间隙，安装孔位的尺寸匹配常规M12膨胀螺栓的安装要求，可直接用于结构校核、安装点位模拟以及生产前的结构验证，也可作为健身器材选型阶段的空间占位模型导入整体场地布局方案中，提前校验安装后的通行空间、操作空间是否符合公共健身设施的布设规范。
