7米高工业储料筒仓钢结构三维设计

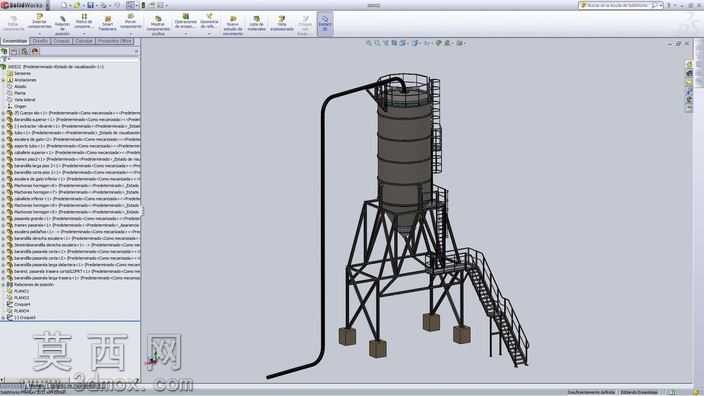

本模型为工业储料用筒仓钢结构设计，采用三维参数化建模方式完成整体结构搭建，可通过配置文件快速适配3米、5米等不同直径规格，对应7米高度的筒仓主体参数，实现同系列不同规格筒仓的快速设计调用。建模过程中严格遵循工业储料仓的结构设计规范，首先完成筒仓主体的分段建模：上部直筒段采用等径圆柱壳体结构，分段设置环形加强筋提升筒体抗变形能力，顶部设置环形操作平台与安全护栏，配套爬梯连通顶部平台与中部检修平台；下部锥斗段采用变径锥形壳体，根据物料安息角设计锥度，保证物料可依靠自重顺畅下料，锥斗与直筒段连接处设置加强圈梁，避免应力集中导致结构变形。支撑结构部分采用型钢焊接桁架式支架，多根立柱通过斜撑、横撑连接形成稳定的空间受力结构，立柱底部设置独立混凝土配重基础墩，分散筒仓满载时的整体载荷，同时配套设置斜向爬梯与中部休息平台，满足日常检修的通行需求。额外设计了外置的物料输送管道，从地面延伸至筒仓顶部进料口，管道采用大曲率弯管设计，减少物料输送过程中的阻力与管道磨损。建模时对所有钢结构件赋予了对应材质属性，型钢构件采用碳钢材质，护栏、爬梯等安全构件做了表面防锈处理的材质区分，整体渲染效果还原了工业现场筒仓的真实外观。设计过程中充分考虑了结构的受力合理性，所有连接节点均做了加强处理，支架的斜撑角度经过优化，在保证整体结构稳定性的前提下尽可能减少钢材用量，兼顾结构强度与制造成本。该模型可作为散料存储环节的储料设备设计参考，适用于建材、粮食、化工等行业的散状物料存储场景，参数化的配置设计可大幅缩短同类型不同规格筒仓的设计周期，结构细节完整覆盖了实际生产制造所需的安装、检修、安全防护等设计要素。
