管道式浮子流量计三维结构设计

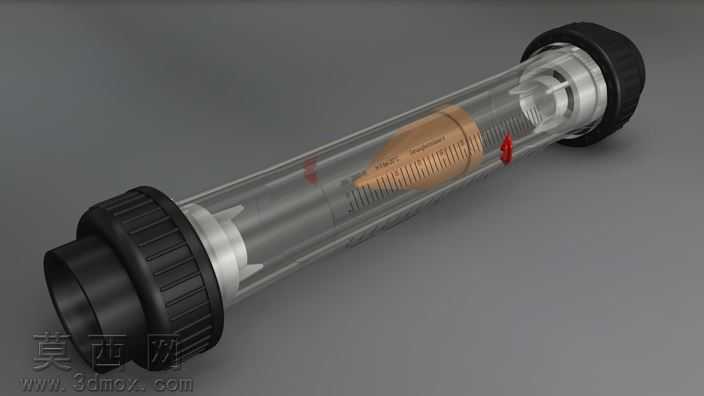

本模型为管道式浮子流量计的完整三维结构设计，建模过程中严格遵循工业流量计的实际生产尺寸比例，对每一处结构细节都做了精准还原。整体模型采用透明管体搭配黑色端接结构的经典设计，建模时首先完成两端螺纹连接端的结构绘制，对端盖的防滑滚花纹理做了细节刻画，还原了实际产品安装时的防滑操作结构，端盖内部的密封定位槽、导向筋结构都逐一建模，保证装配逻辑与实物完全一致。中间的透明测量管段采用透明材质参数设置，渲染时调整了材质的透光率与折射参数，能够清晰呈现管内的浮子组件结构，管体表面的刻度标识采用贴图结合凹凸建模的方式制作，既保证刻度标识的清晰度，也还原了实际刻度的蚀刻质感。管内的锥形浮子是流量计的核心测量部件，建模时还原了浮子的导流锥面结构、配重腔体设计，浮子表面的刻度参考线也做了对应呈现，同时还原了管内的上下导向结构，保证浮子在流体冲击下能够沿轴向平稳移动，不会出现偏斜卡滞的问题。模型还还原了管体上的流量限位标识，对应流量计的量程上下限位置，符合实际产品的标识规范。渲染阶段采用了柔和的影棚布光方案，通过多组光源的角度调整，既突出了透明管体的通透质感，也清晰呈现了黑色端盖的磨砂塑料质感、金属浮子的金属光泽，不同材质的质感区分明确，能够直观展示产品的整体外观与内部结构。整个模型的装配关系完全符合实际产品的组装逻辑，所有零部件之间的配合间隙、定位结构都做了合理设置，可用于流量计的结构展示、安装教学以及相关流体测量设备的方案参考，能够帮助设计人员快速理解浮子流量计的工作原理与结构组成。
