发动机星形连杆传动结构件

项目分类:发动机 发布时间:2022-03-16 ID:576062
  • 发动机星形连杆传动结构件
  • 发动机星形连杆传动结构件
  • 发动机星形连杆传动结构件
  • 发动机星形连杆传动结构件
  • 发动机星形连杆传动结构件
  • 发动机星形连杆传动结构件
  • 发动机星形连杆传动结构件

  这款星形连杆结构件是内燃动力设备中动力传递路径的核心受力构件,日常主要适配在多缸排布的小型内燃发动机、航模动力组以及微型发电机组的曲柄连杆机构中,承担活塞往复运动与曲轴旋转运动之间的运动形式转换作用。在实际工况下,构件上端的小头孔通过活塞销与活塞组件铰接,下端的星形法兰端则与曲轴曲柄销配合,将燃烧室爆燃产生的活塞轴向推力转化为曲轴的旋转扭矩输出,整个工作过程中需要持续承受交变的拉压载荷、惯性冲击载荷以及高速运动下的振动载荷,对结构的强度冗余、刚度保持性以及疲劳寿命都有极高要求。

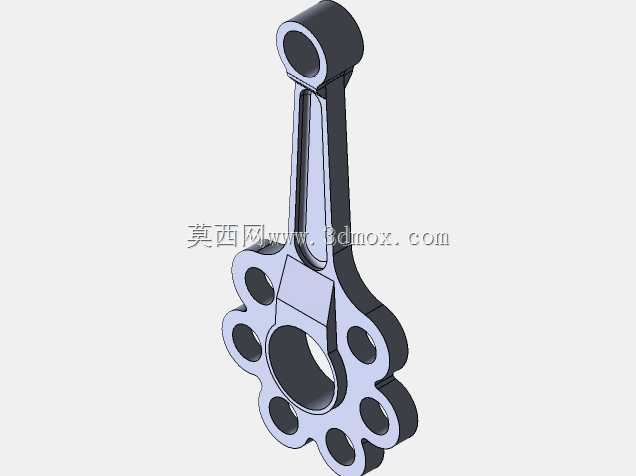

  从设计思路来看,这款连杆没有采用传统内燃机连杆的整体式大头剖分结构,而是采用了下端多安装孔的星形法兰设计,这种结构首先是为了适配特定的多输出端曲柄布局,能够在紧凑的径向空间内实现单连杆对应多个配合点位的传动需求,大幅缩小动力端的整体径向尺寸,适配小排量、高转速的紧凑型动力单元的空间约束。结构上的减重孔排布并非单纯为了降低重量,每一处镂空的位置都经过受力路径的优化:连杆杆身采用工字形截面,在保证纵向抗弯、抗扭截面系数的前提下尽可能去除非受力区域的材料,降低往复运动的惯性质量,减少高转速下的惯性载荷对曲轴轴承的冲击;下端星形结构上的六个环形镂空,沿着螺栓连接孔的应力分布路径做了圆弧过渡,避免直角结构带来的应力集中问题,同时每个镂空的边缘都做了等壁厚设计,保证铸造或者锻造加工时的材料流动性均匀,减少加工过程中的变形量。

  安装边界方面,上端小头孔内预留了衬套压装的公差带,压装铜基衬套后可与活塞销形成间隙配合,保证高速往复运动下的润滑油脂能够形成稳定油膜,降低铰接部位的磨损速率;下端星形法兰的中心大孔为曲柄销配合面,周围均匀分布的六个小孔为连杆螺栓的穿装孔,安装时需要按照对角顺序分次拧紧螺栓,保证法兰面与曲柄端面的平行度误差控制在0.02mm以内,避免高速运转时产生附加的偏磨载荷。整个连杆的轴向厚度经过严格控制,安装后与曲轴曲柄侧壁、活塞内腔的避让间隙保持在1.5mm以上,既不会因为间隙过大产生横向窜动,也不会因为间隙过小在热膨胀状态下出现运动卡滞。

  在实际应用场景中,这种星形连杆结构除了用在传统的小型内燃发动机上,还经常被适配在斯特林发动机模型、气动马达以及部分往复式压缩机的传动机构中,不同应用场景下的受力特性略有差异:作为内燃发动机部件时,设计重点偏向高转速下的疲劳强度,材料多选用40Cr调质处理后表面喷丸强化;作为气动马达传动件时,设计重点偏向耐磨性能,会在配合孔表面增加氮化处理层提升表面硬度。整个结构的建模过程需要严格控制各铰接孔的同轴度、杆身与两端安装面的垂直度,这些形位公差直接决定了构件装配后的运转平顺性,若同轴度超差,会导致运转过程中出现异常振动、衬套偏磨甚至连杆断裂的故障。
