双缸内燃机气缸密封衬垫结构设计

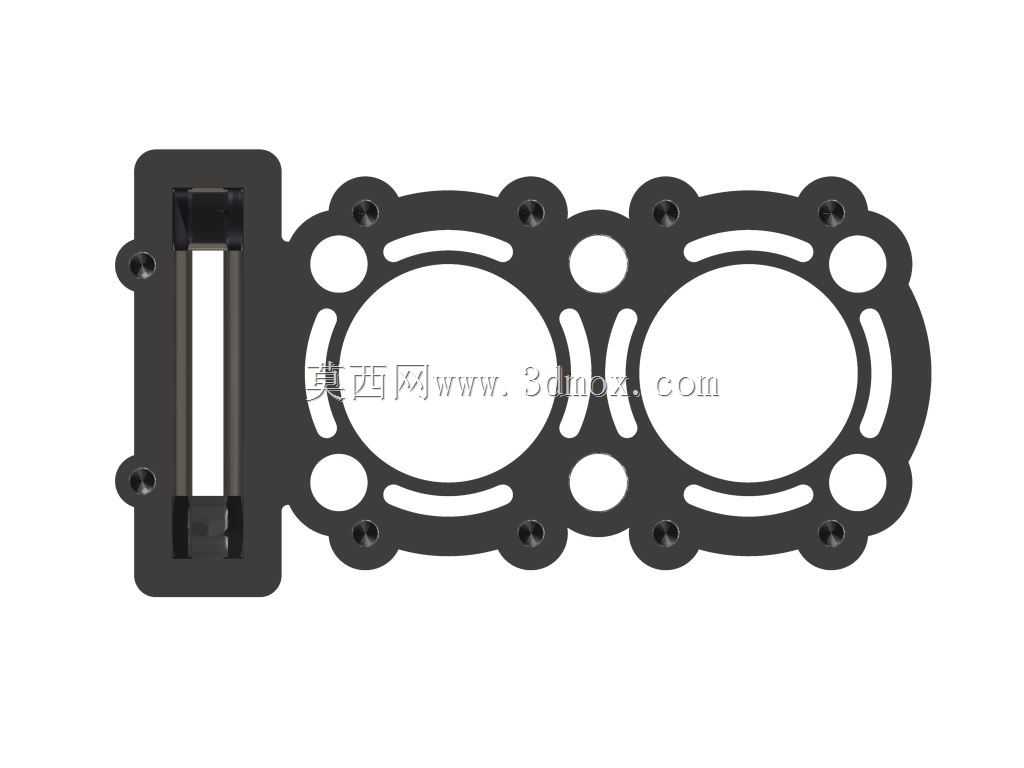

　　在小排量通用动力、摩托类动力单元的结构设计中，气缸衬垫是衔接缸体与缸盖的核心密封部件，其结构合理性直接决定动力单元的压缩密封性、冷却与润滑油道的隔离可靠性，是动力总成耐久表现的核心影响零件之一。这款双缸布局的气缸衬垫，针对并列双缸内燃机的安装边界做了适配设计，整体采用对称式双缸孔布局，两个主燃烧室通孔的中心距严格匹配对应缸体的缸心距参数，缸孔边缘做了多层压合密封筋结构，能够在缸盖螺栓按规定扭矩锁紧后，在燃烧室周边形成连续的密封压合带，阻挡高温高压燃气从缸体与缸盖的结合面泄漏，避免出现压缩压力不足、动力输出衰减的问题。衬垫本体上的通孔布局完全对应缸体顶面的结构特征：围绕两个主缸孔均匀分布的螺栓过孔，位置精度控制在±0.05mm以内，

　　保证缸盖螺栓锁紧时衬垫受力均匀，不会出现局部压合不实或者过度压溃的问题；分布在缸孔周边的小圆孔对应缸体的润滑油道与冷却水道位置，孔位边缘同样做了密封压纹处理，能够彻底隔离冷却水路与润滑油路，避免出现油水互窜、冷却液进入燃烧室或者机油混入冷却液的故障。衬垫侧边延伸出的定位凸耳结构，带有两个定位销孔，安装时可以先通过缸体顶面的定位销完成衬垫的预定位，避免装配过程中衬垫移位导致的孔位错位，大幅提升总装环节的装配效率，也能避免人工对位偏差带来的密封失效风险。从结构强度设计来看，衬垫主体采用复合层压材质，金属骨架层提供足够的结构刚度，保证在长期高温交变载荷、螺栓预紧力的持续作用下不会出现过度蠕变，

　　密封层的材质能够适配缸体与缸盖结合面的微观平面度误差，填充结合面的微小凹凸，在-40℃到120℃的工作温度区间内保持稳定的密封性能，不会因为温度变化出现材质硬化或者过度软化的问题。在实际应用场景中，这类衬垫多用于排量在200cc到400cc区间的并列双缸内燃动力，覆盖轻型摩托、全地形车、小型通用发电机组等设备的动力总成，这类动力单元的转速区间普遍在6000rpm到10000rpm之间，燃烧室峰值压力可达8-12MPa，对衬垫的密封可靠性要求极高。设计过程中需要重点匹配缸体顶面的平面度参数、缸盖螺栓的预紧力分布、热机状态下缸体与缸盖的热变形量，通过调整密封筋的凸起高度、压合面宽度，让衬垫的压合应力分布刚好覆盖所有需要密封的通道，

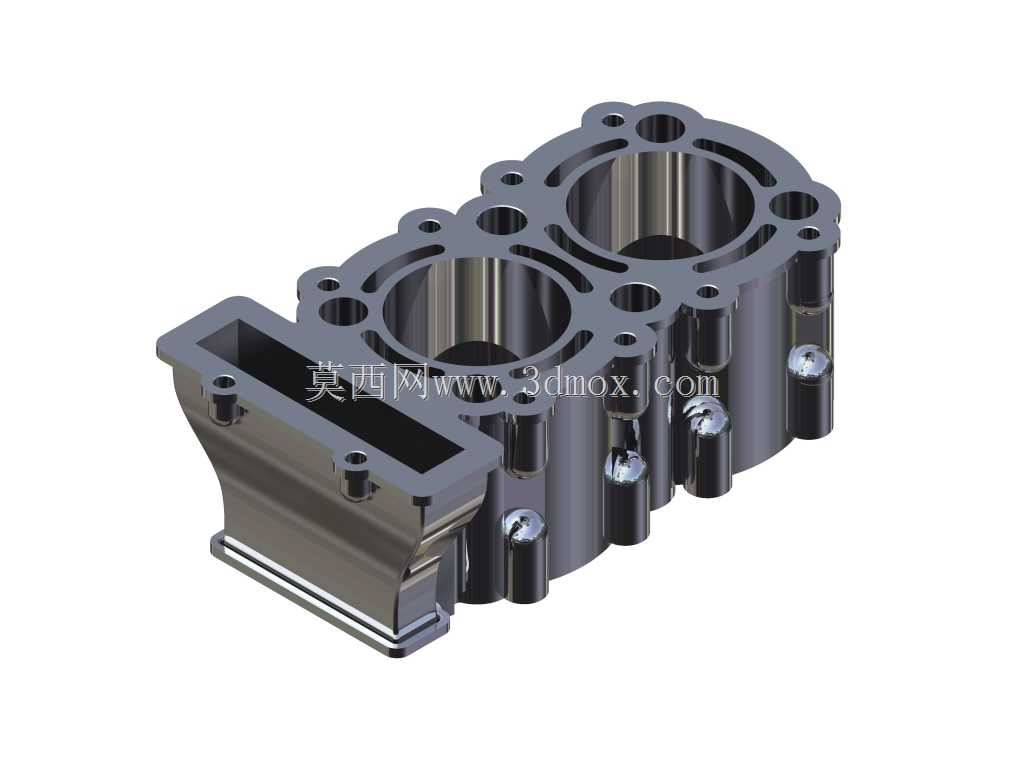

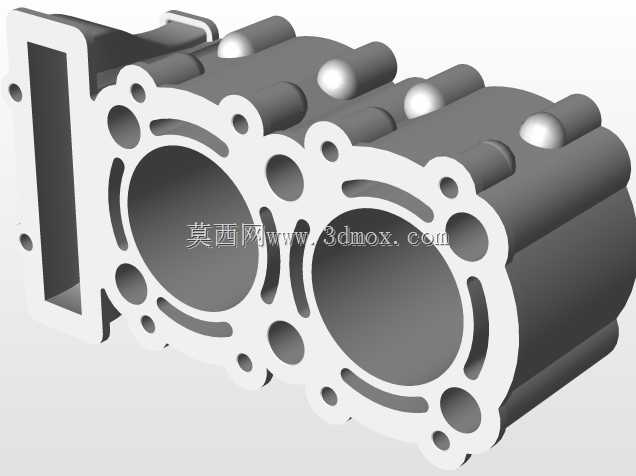

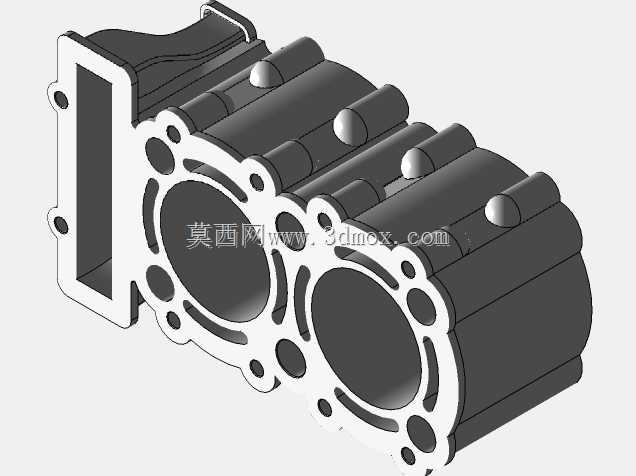

　　同时避免局部压应力过大导致的缸盖变形或者衬垫压损。安装边界方面，衬垫的整体外轮廓完全贴合缸体顶面的安装面，不会超出缸体边缘与周边的附件安装空间产生干涉，所有孔位的倒角方向都做了统一设计，避免装配时孔边毛刺刮伤缸体或者缸盖的结合面，影响密封效果。在建模过程中，需要先提取缸体顶面的所有特征点云，对齐缸盖的结合面特征，保证衬垫的每一个通孔都能与两侧零件的通道完全对中，密封筋的走向要连续无断点，在通道转角位置做圆弧过渡，避免应力集中导致的衬垫早期损坏。这类零件虽然属于动力总成中的密封易损件，但其结构设计的精度直接影响整个动力单元的大修周期与运行稳定性，在三维建模阶段需要反复核对安装边界的尺寸链，确认在极限热膨胀状态下，衬垫的所有密封面都能保持足够的压合应力，不会因为零件热胀冷缩出现密封间隙。
