对夹式手柄驱动蝶阀结构设计

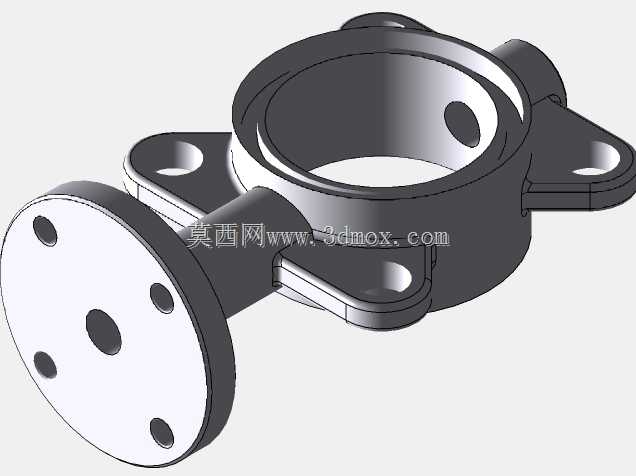

　　在民用给排水、暖通空调循环水、化工低压流体输送、市政管网支线等场景里，手动对夹蝶阀是管路系统里出镜率极高的通断控制部件，这类阀门不需要配套气动、电动执行机构，完全依靠人工扳动手柄完成阀板的90度回转，就能实现管路的全开或者全关，部分结构还能通过手柄的卡位实现小开度的流量调节，适配不需要频繁远程操控、现场操作空间充足的管路节点。从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，区别于法兰式蝶阀自带两端连接法兰的设计，对夹结构的阀体本身没有向外延伸的法兰凸缘，安装时直接将阀体夹在两端管路的配对法兰中间，依靠法兰螺栓的预紧力完成固定，这种设计能大幅压缩阀门自身的轴向长度，在安装空间局促的管井、设备夹层、紧凑型管路排布场景里优势非常明显，

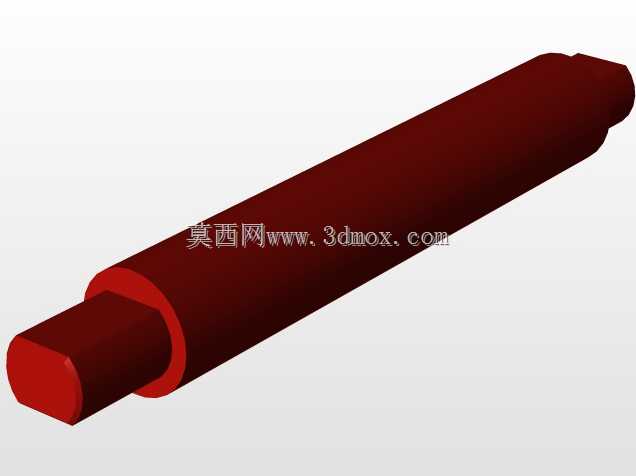

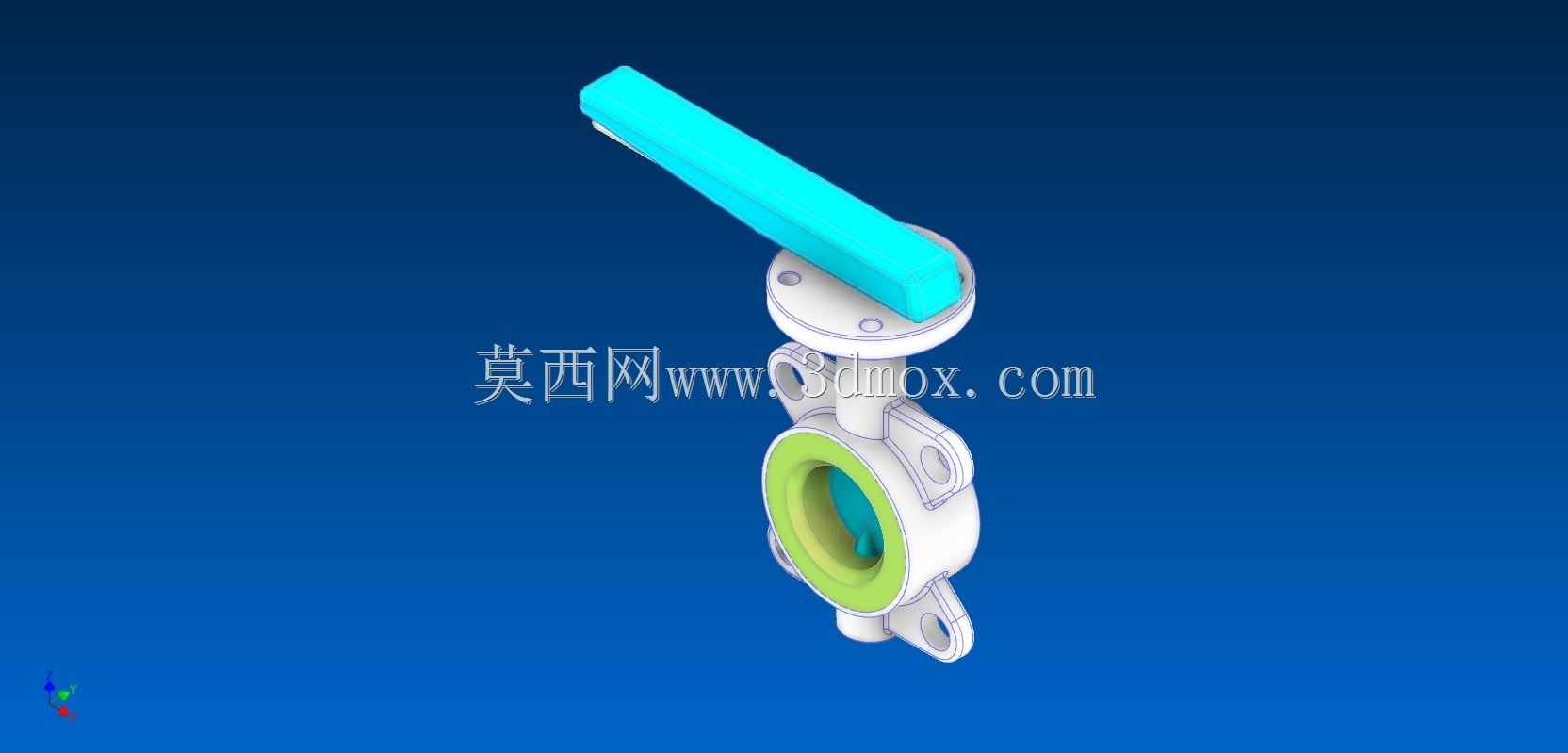

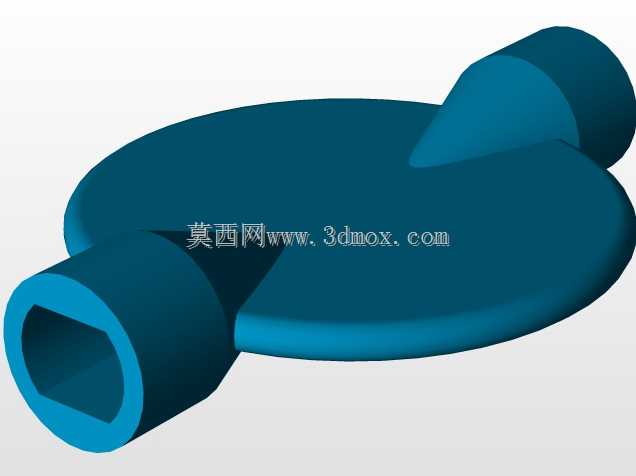

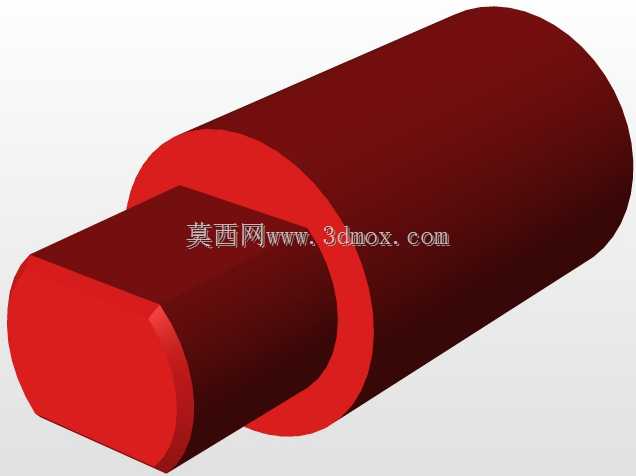

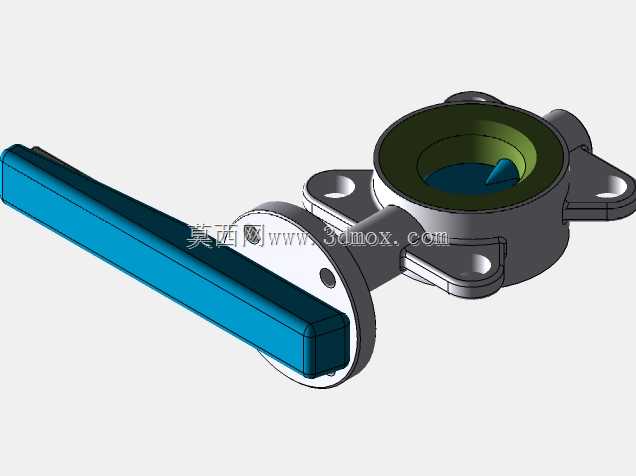

　　同时阀体的耗材用量更少，整体自重更轻，现场搬运、对位安装的劳动强度更低。这款模型的结构组成清晰，顶部的长手柄采用工程塑料包覆金属嵌件的设计，既保证了操作时的握持手感，避免冬季低温环境下金属手柄冰手的问题，也能通过塑料层的绝缘特性降低管路静电传导的风险，手柄和阀杆的连接部位采用扁方配合加定位销的结构，能避免操作时手柄和阀杆之间出现打滑空转的问题，保证操作力矩的可靠传递。阀杆部分采用上下两段式支撑结构，上部穿过阀体上盖的轴套，下部插入阀体底部的定位盲孔，这种双支点支撑结构能让阀杆的转动更平稳，避免单侧支撑带来的阀杆偏摆问题，减少阀杆和密封件之间的偏磨，延长密封件的使用寿命。阀板采用流线型圆盘结构，边缘做了圆弧过渡处理，

　　全开状态下阀板和管路流向平行，流道的阻流截面极小，流体通过时的压力损失远小于同口径的截止阀、闸阀，能有效降低管路输送的泵耗；阀板和阀杆之间采用扁方加防脱螺钉的连接方式，保证大口径工况下阀板不会在流体冲击下和阀杆脱离。密封部分采用阀座内嵌式设计，橡胶材质的阀座卡在阀体的环形卡槽内，不需要额外的压盖固定，更换密封件时只需要拆开上盖抽出阀板和阀杆，就能直接取出旧阀座更换，维护操作非常简便；阀座的密封面和阀板边缘做了过盈配合设计，当手柄扳到全关位置时，阀板挤压橡胶阀座形成线密封，在低压工况下能实现零泄漏，满足给排水、暖通系统的密封要求。从安装边界来看，这款蝶阀的轴向安装尺寸远小于同口径闸阀，安装时不需要在管路两侧预留太长的操作空间，

　　只需要保证手柄扳动的90度回转范围内没有管线、支架遮挡即可；对夹安装时需要注意配对法兰的密封面要和阀体端面平行，螺栓要对角均匀拧紧，避免单侧受力过大导致阀体变形，影响阀板的正常转动。在实际选型应用中，这类手动蝶阀通常适配公称压力1.0MPa、1.6MPa的低压管路，工作温度根据阀座材质不同，普通丁腈橡胶阀座适配-10℃到80℃的水、油品等介质，三元乙丙橡胶阀座可以适配更高温度的热水或者弱腐蚀介质，完全覆盖民用和常规工业场景的使用需求。建模过程中需要重点关注几个配合尺寸的公差：阀杆和轴套的配合间隙要控制在合理范围，间隙过大会导致阀板偏摆，密封失效，间隙过小则会导致操作力矩过大，手柄扳动费力；阀板和阀座的过盈量要根据橡胶材质的硬度调整，过盈量太大全关时操作力矩超标，过盈量太小则密封不严出现泄漏；阀体两端的密封面平面度要满足安装要求，避免和配对法兰贴合时出现缝隙导致外漏。另外手柄的卡位结构设计在阀体上盖部位，通常设置全开、全关两个定位卡槽，部分带调节功能的型号会设置多个档位卡槽，方便现场根据流量需求将阀板固定在对应开度，避免流体冲击导致阀板自行转动改变开度。这类阀门的日常维护也非常简便，不需要整体从管路上拆下，只需要定期检查阀杆处的填料密封是否有泄漏，出现泄漏时适当拧紧填料压盖的螺栓即可，当阀座出现磨损密封失效时，拆开上盖就能完成密封件更换，维护成本远低于其他类型的截断阀。
