凸轮式位移检测传感实验装置结构

项目分类:传感器 发布时间:2022-03-16 ID:576141
  • 凸轮式位移检测传感实验装置结构
  • 凸轮式位移检测传感实验装置结构

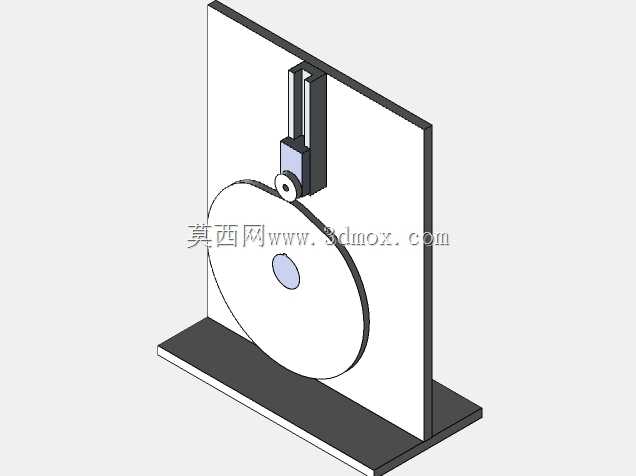

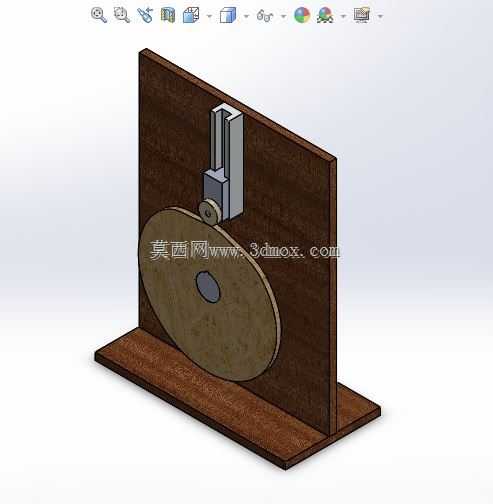

  这套结构的核心应用场景集中在职业院校机械原理实验课堂、传感器性能校准工位,以及小型自动化设备的位移反馈单元验证环节,日常使用中可直接完成旋转位移到直线位移的转换演示,也能配合传感探头完成非接触式位移量的采集校验,不需要额外搭建复杂的安装基座,整套结构自带L型安装支撑,放置在水平工作台面上即可完成调试运行。从实际功能来看,这套结构通过偏心圆盘凸轮的连续旋转,带动上方的从动压头做规律性的上下往复直线运动,安装在压头上方的传感单元可以实时采集压头的位移变化量,既可以用来演示凸轮机构的运动规律,也能验证位移类传感器的线性度、响应速度等核心参数,在教学场景中能让学习者直观理解凸轮轮廓曲线对从动件运动规律的影响,

  在工业校准场景中可以作为标准位移发生装置,用来比对同量程位移传感器的采集误差。设计思路上优先考虑了结构的易观察性与装配便捷性,支撑部分采用L型木质纹理的立式基座,底部水平支撑板预留了足够的安装余量,垂直立板作为凸轮组件与传感组件的安装载体,两个安装面的垂直度公差控制在0.1mm以内,避免凸轮旋转过程中出现偏磨导致从动件运动轨迹偏移。凸轮部分采用圆盘式偏心结构,偏心距根据常用的位移检测量程设定,凸轮轮廓做了倒圆角处理,减少与从动压头接触位置的摩擦损耗,从动压头与立板之间设置了简易的直线导向结构,保证压头的运动方向始终垂直于凸轮的安装基准面,不会出现侧向偏移导致传感采集数据失真。传感单元采用立式安装方式固定在立板上部的安装槽内,

  探头位置正对从动压头的上端面,安装位置预留了5mm的上下调节余量,可以根据不同量程的传感探头调整初始安装间隙,不需要重新加工安装孔位就能适配不同规格的检测元件。外形尺寸方面,整套结构的水平投影长度控制在200mm以内,宽度在120mm左右,垂直方向总高度不超过220mm,放置在常规实验台面上不会占用过多操作空间,安装边界上底部支撑板的四个角位置预留了M4的安装孔位,如果需要固定在实验台架上,可以直接用螺栓穿过孔位完成锁紧,不需要额外制作转接板。实际运行过程中,凸轮的旋转输入可以配合小型减速电机驱动,也可以手动旋转凸轮轴完成单次运动过程的演示,从动压头与凸轮接触的位置镶嵌了低摩擦系数的耐磨垫片,长时间运行也不会出现明显的磨损量,

  保证运动规律的一致性。整套结构没有冗余的装饰性部件,所有零件的设计都服务于运动传递与位移检测的核心功能,立板与底板之间采用榫卯加粘接的固定方式,连接强度足够承受凸轮运行过程中的交变载荷,不会出现支架松动导致的运动精度下降问题。在传感单元的布线设计上,立板背部预留了走线槽位,传感线缆可以沿着立板背部排布到设备外侧,不会干扰前端凸轮与压头的运动过程,也避免了运行过程中线缆被运动部件剐蹭的风险。针对教学场景的使用需求,所有外露的运动部件都没有尖锐的棱角,凸轮边缘、压头端部都做了R2以上的圆角处理,操作过程中不会划伤操作人员,同时整套结构的拆装难度低,只需要拧下凸轮轴的固定螺母、传感单元的锁紧螺丝,就能完成所有零件的拆解,方便学习者观察内部的配合关系,理解每个零件在运动过程中起到的作用。在工业现场的临时校验场景中,这套结构可以快速搭建临时的位移校验工位,不需要复杂的调试过程,只需要将水平底座放置在平整的台面上,确认凸轮旋转过程中压头无卡滞,就能配合采集仪表完成传感器的快速校验,相比大型的标准校验台,这套结构的便携性更强,适合现场巡检过程中的快速核验工作。
