电机轴承测试台架结构三维设计

　　这套结构的核心定位是面向中小型异步电机出厂前的轴承运行状态验证场景，在电机量产线的终检工位、第三方零部件检测实验室的耐久试验区域都有广泛的使用需求，日常作业中可完成不同规格卧式电机的空载跑合、轴承温升检测、异常振动排查、传动同轴度校验等核心测试任务，替代传统零散摆放的临时测试支架，解决测试过程中电机固定不稳、传动部件无定位基准、测试数据受安装偏差干扰的实际问题。

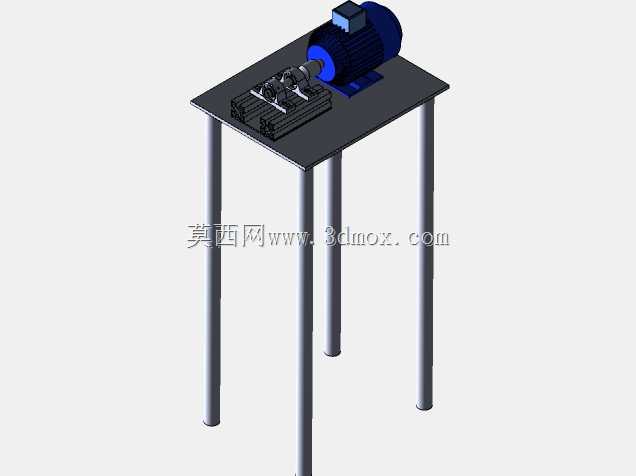

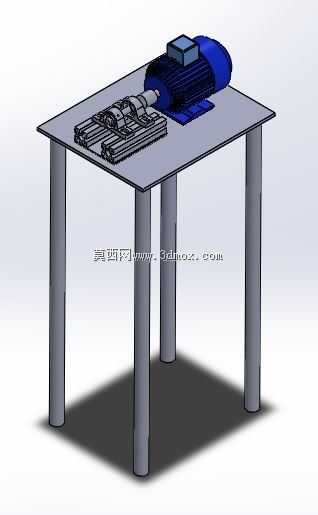

　　从功能特性来看，台架采用四立柱支撑的平板台面作为承载基础，台面预留了多组T型槽安装位，可根据被测电机的底座安装孔距灵活调整固定压块的位置，适配中心高80mm到160mm区间的常用卧式工业电机，不需要额外制作转接板就能完成快速装夹。台面上靠近测试端的位置设置了可滑移的轴承测试座安装位，测试座可沿台面的导向槽做轴向位置调整，调整行程覆盖0到300mm区间，能够匹配不同输出轴长度的电机，测试座本身采用剖分式结构设计，可快速更换不同内径的轴瓦适配不同直径的电机输出轴，不需要拆解整个台架就能完成不同规格测试件的切换，单批次测试的换型时间能控制在十分钟以内。

　　设计过程中优先考虑了测试作业的稳定性需求，四根支撑立柱采用等直径圆钢加工，与台面、底部接地板之间采用满焊连接后再做整体时效去应力处理，避免长期受电机振动影响出现焊缝开裂、台面倾斜的问题，台面的平面度加工公差控制在0.1mm/㎡以内，保证电机安装后输出轴的水平度偏差不会超出测试允许范围。驱动端的电机安装位设置了可微调的垫铁结构，当电机底座存在加工误差时，可通过垫铁的微调螺栓调整电机输出轴的高度，保证电机轴与测试座内的轴承内圈处于同轴状态，避免因安装不同心导致测试过程中轴承出现额外的偏磨，影响测试结果的准确性。

　　安装边界方面，整套台架的整体占地尺寸控制在1200mm×800mm区间，台面距离地面的高度为750mm，符合一线检测人员站立操作的人机工程高度，不需要额外配置登高梯或者俯身操作，测试过程中操作人员可直接在台面前方完成电机装夹、传感器布置、测试线路连接等操作。台架底部的接地板预留了膨胀螺栓安装孔，可直接固定在实验室的混凝土地面上，当测试高转速电机时，可通过膨胀螺栓锁死台架位置，避免高速运转时台架出现共振位移。台面的边缘做了倒圆角处理，避免操作人员装夹工件时被尖锐边角磕碰，测试座的外侧预留了振动传感器、温度传感器的安装螺孔，可直接加装检测元件采集轴承运行的实时数据，不需要额外在台面上打孔做二次改装。

　　实际使用过程中，被测电机通过压块固定在台面上后，将输出轴与测试座内的测试轴承内圈连接，启动电机后即可在额定转速下持续跑合，通过外接的检测仪器采集轴承的振动幅值、温升速率、运行噪音等参数，判断轴承的装配质量、润滑状态以及自身加工精度是否符合设计要求。台架的台面预留了足够的冗余空间，除了基础的轴承测试功能外，还可临时加装磁粉制动器、扭矩传感器等部件，扩展为电机输出扭矩测试、负载耐久测试的通用台架，不需要重新制作基础平台，提升了整套结构的复用性。支撑立柱之间没有设置额外的横撑遮挡，台架下方的空间可用来放置测试用的电源柜、数据采集仪等设备，减少测试工位的额外占地，优化实验室的空间利用率。
