穿芯式电流检测传感装置结构

　　在工业低压配电、电机驱动回路、自动化产线设备的电流监测场景里，这类穿芯式电流传感装置是回路状态感知的核心元件，不需要断开主回路串接，直接将被测载流导体从中心通孔穿过，就能基于电磁感应原理完成回路电流的隔离检测，避免主回路强电直接接入后端采集电路，既保障了低压控制侧的电气安全，也大幅降低了现场安装的改造成本，在电机过载保护、配电回路电流监测、设备能耗统计、漏电保护触发这类场景里应用极广。

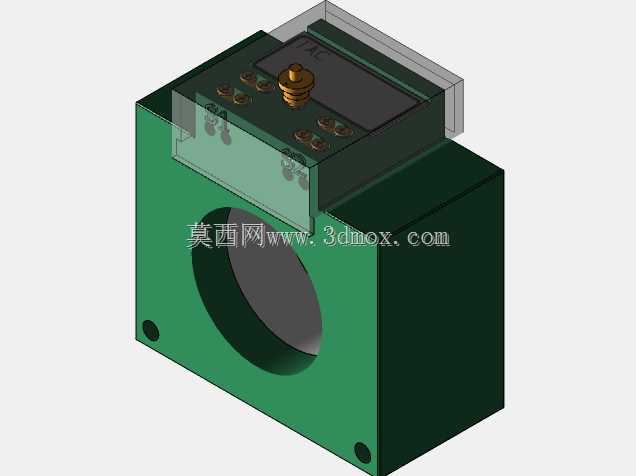

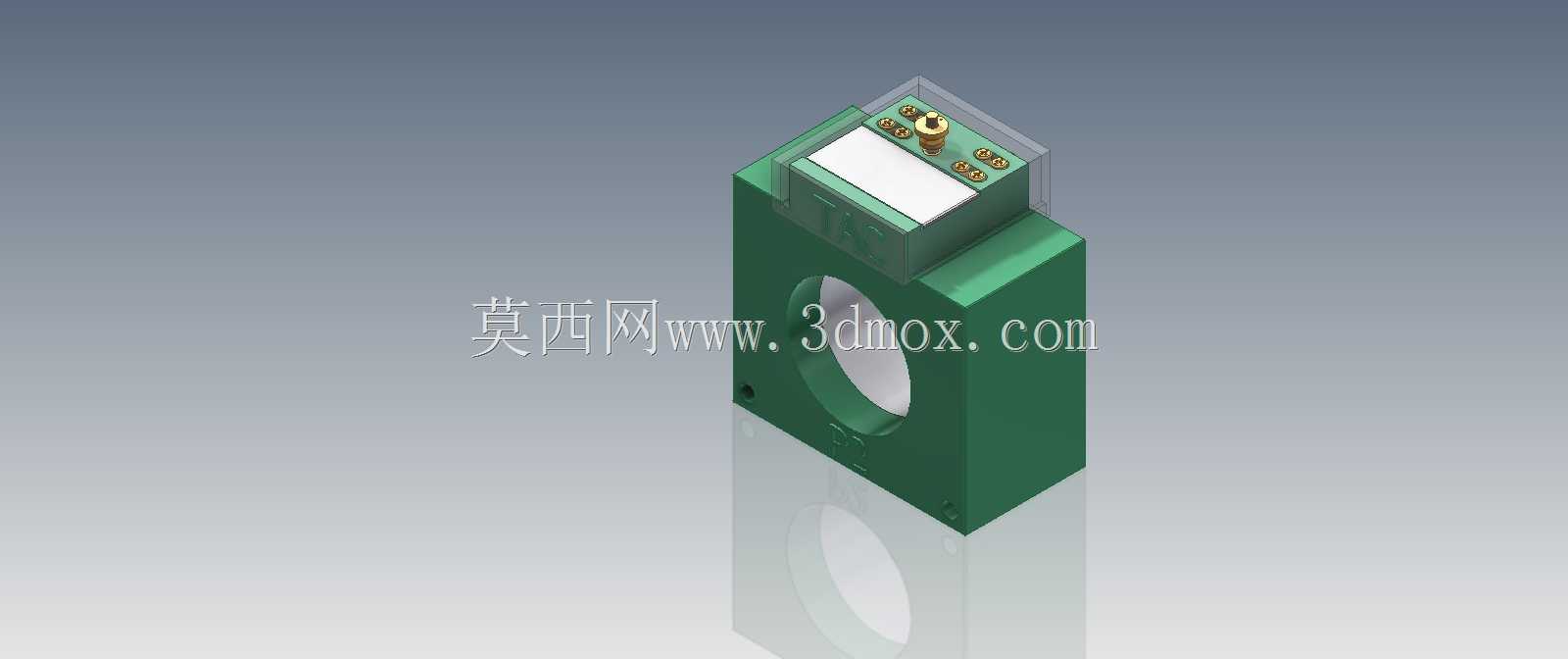

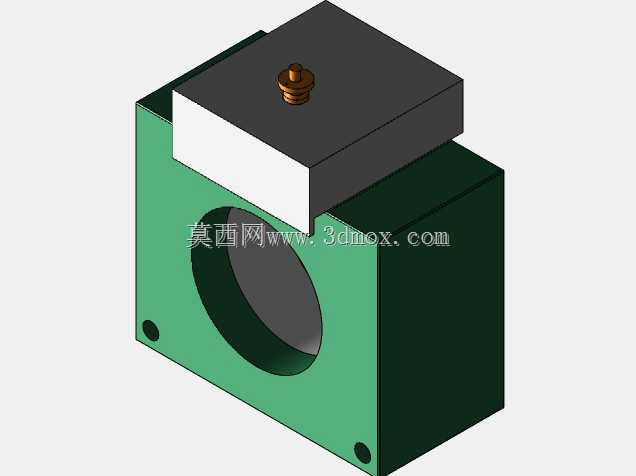

　　从结构设计思路来看，这款传感装置采用分体式叠装结构，下部是带中心穿线孔的主体磁路部分，外壳采用硬质工程塑料注塑成型，外壳壁厚做了均匀等厚设计，既保证内部磁芯、绕组的封装防护强度，也避免注塑成型时出现缩痕、翘曲等成型缺陷，中心穿线孔做了大直径圆弧过渡，没有尖锐棱角，现场穿线时不会划伤电缆绝缘层，适配多股铜芯电缆、单支硬铜排的穿过安装需求。上部是信号调理与接线端子模块，和下部主体通过定位卡扣加紧固螺丝的方式连接，模块内部集成了信号整流、滤波、放大的调理电路，把磁路感应到的微弱交流信号转换成标准的模拟量输出信号，方便后端PLC、采集模块直接读取。上部模块的顶面设置了多组接线端子，端子旁做了清晰的功能标识，接线时不需要反复查阅手册就能完成电源、信号输出的接线，端子外侧预留了透明防护盖的安装位，接线完成后盖上防护盖，能避免现场积灰、金属碎屑掉落导致的端子短路故障，也能防止运维人员误碰带电端子引发安全事故。

　　从安装边界来看，这款传感装置的主体为立式矩形结构，下部主体的侧面预留了两个对称的安装固定孔，安装时可以通过M4螺丝直接固定在电控柜的安装背板上，也可以适配标准DIN导轨安装卡扣，满足不同柜内的安装布局需求。中心穿线孔的轴线距离安装基准面的高度做了标准化设计，和柜内常规铜排、电缆的布线高度匹配，不需要额外弯折电缆或者调整铜排位置就能完成穿线安装。整体外形的长宽高尺寸控制紧凑，在电控柜内占用的安装空间很小，适合在密集排布的低压回路里批量安装，不会和相邻的断路器、接触器、继电器等元件产生安装干涉。上部接线模块的接线方向朝上，接线操作时不需要俯身或者探入柜内深处，运维接线的操作空间充足，即使是多回路并排安装的场景，也能顺利完成单台设备的接线、拆线操作，不会影响相邻回路的正常运行。

　　从功能特性来看，这款传感装置的磁路采用闭合式环形结构，磁芯选用高导磁率的软磁材料，能有效降低磁路漏磁，保证小电流检测时的线性度，同时在大电流过载场景下也能快速进入饱和状态，避免输出信号过大损坏后端采集设备。外壳的防护等级满足IP20要求，适配室内电控柜内的安装环境，能阻挡直径大于12mm的固体异物进入，满足常规工业现场的使用要求。装置的整体重量较轻，安装时不需要额外做承重支撑，仅靠两个安装螺丝或者导轨卡扣就能完成可靠固定，长期运行时不会因为设备自重出现松动、移位的问题。在实际选型应用时，需要根据被测回路的额定电流选择对应变比的型号，保证被测回路的长期工作电流在传感装置的线性检测区间内，同时穿线时要注意载流导体尽量处于中心通孔的居中位置，减少偏心带来的检测误差，如果是测量多相电流，要保证不同相的传感装置之间留有足够的间距，避免相邻相的磁场干扰影响检测精度。
