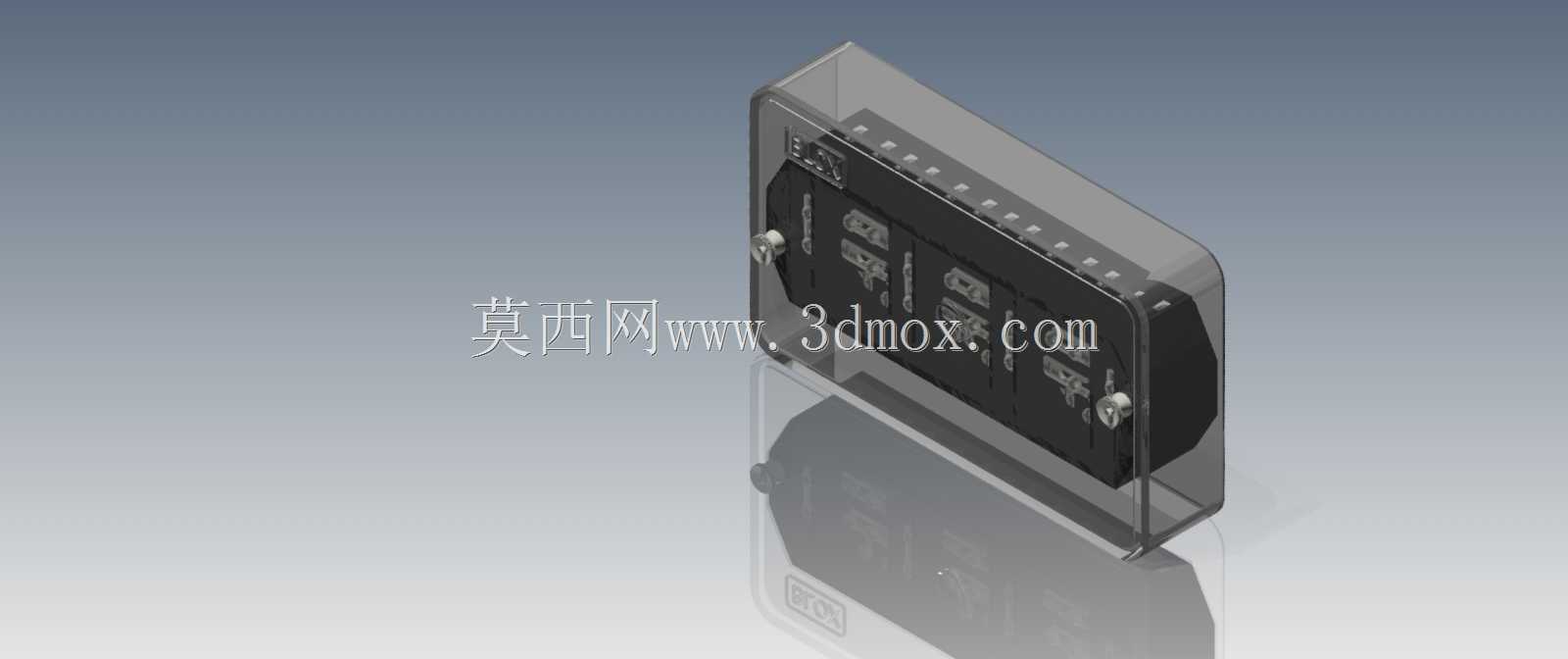

在实验室电路调试、产线功能检测环节,接线板是连接测试仪器与被测单元的核心转接部件,这款测试接线板的结构设计,完全围绕高频次插拔、多通道并行测试的实际工况展开。从结构布局来看,板体采用半透明防护外壳封装,既可以直观观察内部接线端子的连接状态,快速排查虚接、脱线问题,又能隔绝外部粉尘、飞溅的焊锡渣对内部电路的侵蚀,外壳边缘做了R2圆角过渡,没有尖锐棱角,避免调试人员操作时被划伤。外壳两侧预留了快装固定孔位,既可以通过M3螺丝固定在标准测试工作台的型材架上,也能搭配尼龙扎带临时固定在测试工位旁,适配不同测试场景的安装需求,安装边界预留了足够的接线操作空间,不会出现端子被安装面遮挡导致插接线缆困难的问题。板载接口采用等间距排布设计,
每个接口旁都预留了丝印标识位,方便调试人员对应通道编号接线,减少错接概率,接口的插拔寿命按照万次以上的工业测试标准选型,应对日常频繁换接待测件的使用需求完全足够。内部的接线端子采用压接+焊接双重固定结构,大电流测试通道的端子做了加厚铜片处理,避免长时间通流出现端子发热氧化的问题,信号通道则做了相邻端子的隔离挡片设计,减少并行测试时的通道间信号串扰,保证测试数据的准确性。设计过程中特意将电源接口与信号接口分区域排布,强电弱电区域保持8mm以上的安全间距,避免测试过程中出现误碰短路的风险,外壳底部预留了走线槽位,内部接线可以沿着槽位规整排布,不会出现线缆杂乱挤压导致的绝缘层破损问题。这款接线板的整体厚度控制在20mm以内,
不会占用过多测试台的垂直空间,上方的透明盖板采用卡扣式固定,不需要额外工具就能拆开,方便后期维护时更换损坏的接口或者重新接线,相比传统裸露的接线端子排,这种封装结构的防护等级更高,适合在生产车间、户外临时测试点等环境相对复杂的场景使用。在实际使用中,这类接线板可以同时对接多台测试仪器的输出线,将分散的测试信号集中转接至被测传感器或者电路板上,不需要每次测试都重新在仪器端接线,大幅减少调试前的准备时间,尤其是在多批次同类型产品的重复测试场景下,只需要将被测件的对应接口插到接线板上就能开始测试,接线效率提升明显。板体的安装孔位采用长圆孔设计,安装时可以微调固定位置,抵消安装面的加工误差,不需要对安装孔进行二次扩孔处理,
外壳的材质选用耐冲击的工程塑料,即使不小心从测试台掉落也不会出现壳体碎裂的问题,适配工业现场的粗放使用环境。接口的插拔力度做了优化设计,既不会因为太松导致线缆受外力拉扯就脱落,也不会因为插拔力度过大导致操作费力或者损坏接口,每个接口的焊盘都做了加大处理,增强焊盘与PCB板的结合强度,避免多次插拔后焊盘脱落导致的板件报废。
