SDJL150系列塑壳式断路器结构设计

　　在低压配电系统的终端配电、动力回路分支保护场景中，塑壳断路器是承担过载、短路、欠压保护的核心元器件，这款SDJL150帧250S规格的断路器，主要面向额定工作电流250A及以下的三相配电回路，常见于车间动力柜、楼宇配电竖井、设备配套电控柜的进线或大负载出线端，用来在回路出现过载发热、短路冲击电流时快速分断电路，避免线缆过热起火、后端用电设备烧毁，同时也可作为回路的隔离开关使用，在设备检修时提供明显的断开点，保障运维人员作业安全。

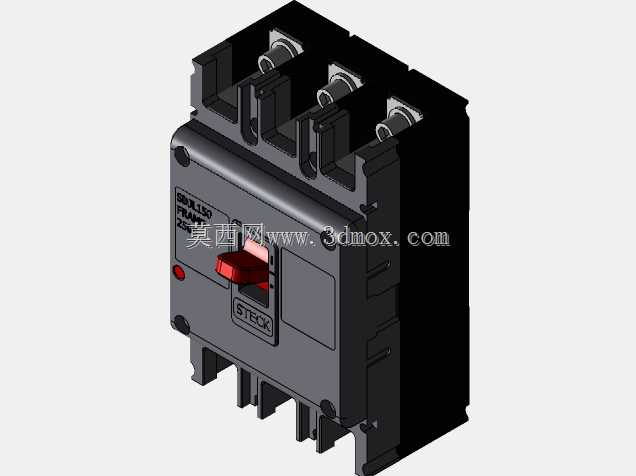

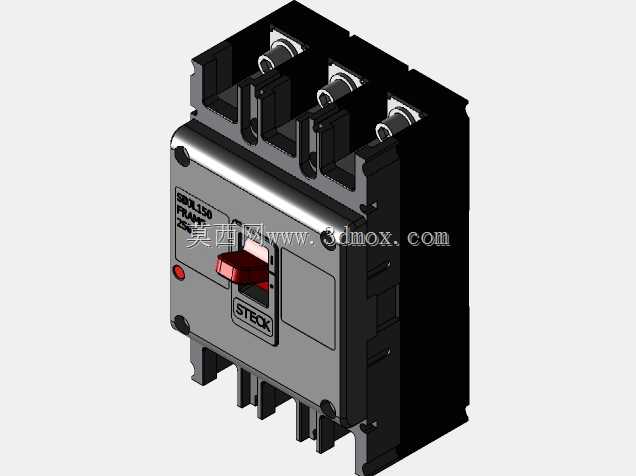

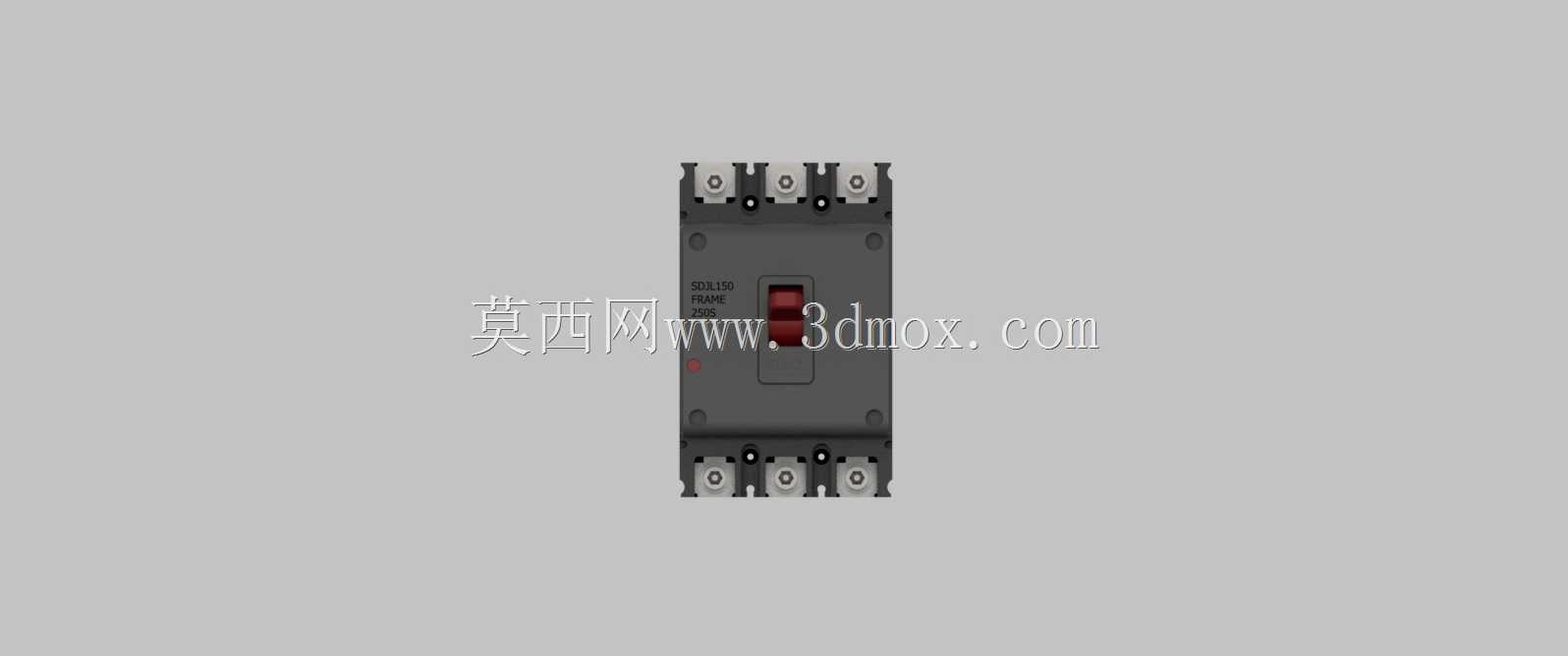

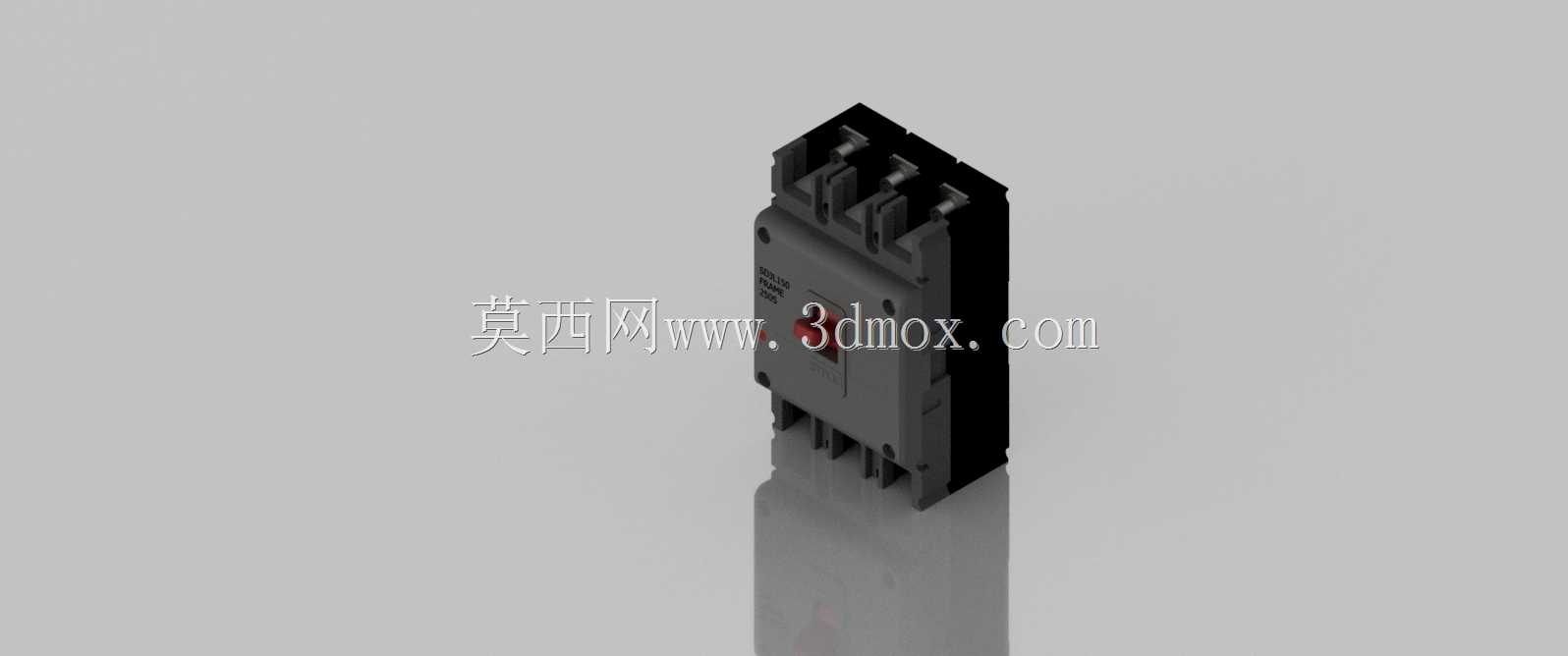

　　从结构设计思路来看，这款断路器采用三极一体式塑壳封装结构，外壳选用高强度阻燃热固性塑料压制成型，能够承受分断短路电流时产生的高温电弧与内部压力冲击，避免外壳破裂引发电弧外溢的安全隐患。进出线端均采用螺栓式接线端子，端子处设计有防触电防护挡板，接线完成后可遮挡带电部位，降低误触碰风险。操作手柄位于壳体正面中部，采用红黑配色的分合指示设计，手柄向上为合闸导通状态，向下为分断断开状态，操作行程与反馈力度经过调校，运维人员在现场操作时可清晰感知分合状态，不会出现虚位误判。

　　功能特性层面，这款断路器内置热磁式脱扣机构，热脱扣元件采用双金属片结构，当回路出现长时间过载，电流超过额定值但未达到短路阈值时，双金属片受热弯曲推动脱扣机构动作，分断时间与过载电流大小呈反时限特性，匹配线缆的过载耐受曲线，避免误动作影响正常供电；磁脱扣部分采用电磁衔铁结构，当回路出现短路故障，电流瞬间达到脱扣阈值时，电磁机构会在毫秒级时间内驱动脱扣轴动作，快速拉断电弧，配合壳体内部的灭弧栅片结构，将长电弧切割为多段短电弧快速冷却熄灭，将分断过程的电弧能量限制在壳体内部，不会对外围器件造成损伤。三极的动、静触头采用同步联动设计，分合闸时三极动作时差控制在极小范围内，避免出现不同期分合导致的过电压冲击。

　　从安装边界与外形尺寸来看，这款断路器采用标准导轨加螺栓固定的兼容安装方式，既可以适配低压柜内常用的35mm标准DIN导轨快速卡装，也可以通过壳体背部的安装孔使用螺栓固定在安装板上，适配不同柜型的安装需求。接线端子的间距满足低压配电的电气间隙要求，250A规格的端子可适配对应线径的铜芯电缆或铜排连接，接线时无需额外扩孔或转接。壳体的整体宽度、高度与深度尺寸匹配常规动力柜的安装位预留尺寸，替换同规格老款断路器时无需改动柜体安装孔位与进出线排布，可直接替换安装，降低配电改造的施工工作量。壳体侧面设计有配套附件的扩展接口，可根据使用需求加装辅助触点、分励脱扣器、欠压脱扣器等附件，实现远程分闸、状态信号上传、欠压保护等扩展功能，适配不同场景的配电控制需求。

　　在实际工程选型应用中，这款断路器需要匹配后端负载的额定电流、启动电流特性来调整脱扣整定值，对于电机类感性负载，需要考虑启动电流的冲击，将磁脱扣整定值调整至躲过电机启动电流的范围，避免启动过程中断路器误分断；对于照明、加热类阻性负载，可按照额定电流的1.1-1.25倍选择额定电流规格，保证过载保护的灵敏度。安装过程中需要保证进出线接线端子的螺栓扭矩符合工艺要求，避免接触电阻过大导致端子发热，长期运行时需要定期检查端子温升、操作机构灵活性，确保保护功能可靠。
