塑壳式低压线路保护断路器结构

这款塑壳结构的线路保护器件，主要应用于低压配电系统的末端配电支路、工业设备进线端、民用建筑动力配电回路等场景，承担线路的过载、短路、欠电压保护职能，可在回路出现异常工况时快速切断故障电流，避免线路过热起火、用电设备烧毁等安全事故，也可作为线路的不频繁手动分合开关使用，适配交流50/60Hz、额定工作电压至400V的配电网络，覆盖工业厂房生产线配电、商用建筑楼层配电、民用住宅总进线保护等多类用电场景。

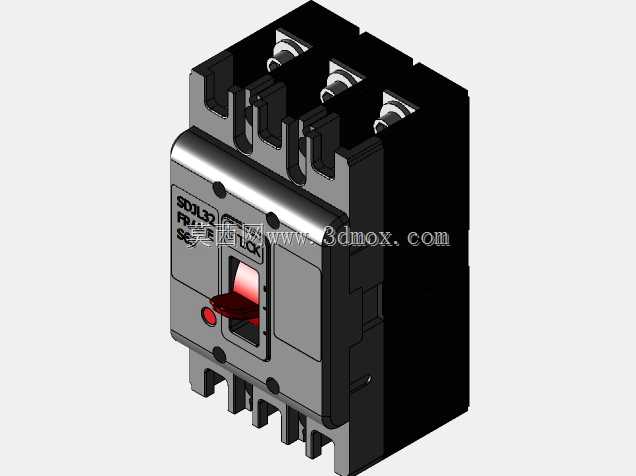

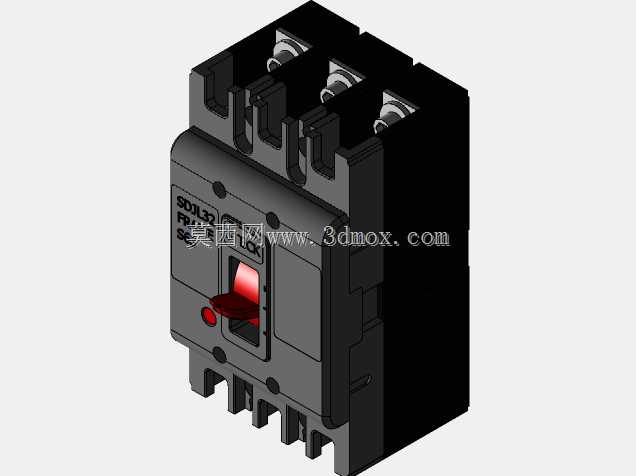

从功能特性来看，该器件采用模块化的触头灭弧结构，内部设置有双金属片过载脱扣机构与电磁式短路脱扣机构，当回路电流长时间超过额定值时，双金属片受热弯曲触发脱扣机构完成分闸，实现反时限过载保护；当回路出现短路大电流时，电磁机构瞬间吸合触发脱扣，在数毫秒内切断故障回路，快速限制短路电流对后端设备的冲击。操作手柄采用红色醒目设计，清晰指示分合闸状态，手柄与外壳之间设置有防护结构，避免操作时误触带电部位，外壳上的状态指示点可辅助运维人员快速判断器件工作状态。

在设计思路上，整体采用上下分层的结构布局，上部为操作机构与脱扣组件，下部为触头系统与灭弧室，进出线端采用统一间距的接线端子排布，适配标准铜排与导线压接需求；外壳采用高强度阻燃工程塑料材质，兼顾绝缘性能与抗冲击能力，可承受分断短路电流时产生的内部压力与电弧高温，避免外壳破裂引发相间短路。外形采用规整的长方体结构，安装孔位符合通用低压电器的安装尺寸标准，可直接适配标准DIN导轨或螺栓固定安装，接线端的间距设计满足电气安全间隙要求，无需额外增加绝缘挡板即可满足常规配电的安全距离要求，安装边界预留了接线操作空间，可在标准配电柜内并排安装多台器件，不会出现接线干涉问题，适配各类紧凑型配电柜体的安装需求。
