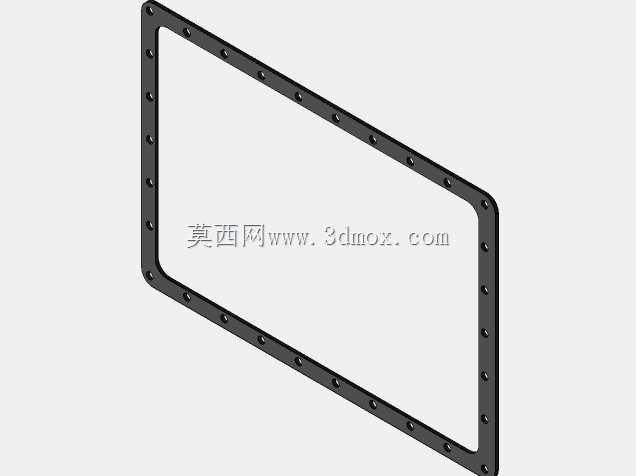

带安装孔的矩形密封边框结构件

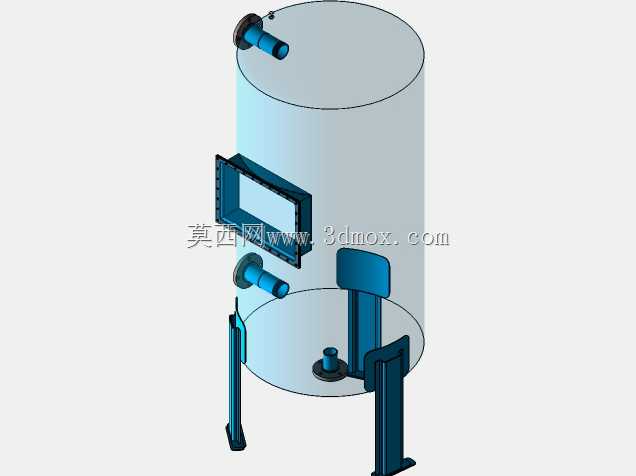

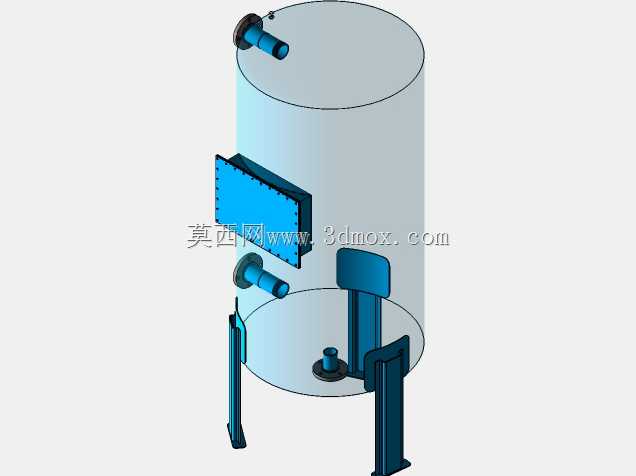

　　在工业设备的腔体密封、视窗防护、舱体对接场景中，这类带周向安装孔的矩形密封边框是十分常用的结构件，很多工程师在做密封结构选型时，往往会忽略边框的安装孔排布与密封面平面度的匹配关系，导致后期装配出现渗漏、压合不均的问题。从实际应用来看，这类边框常被用在传感器防护舱的视窗固定、设备观察窗的密封压合、矩形管路的对接法兰位置，尤其是在需要透明视窗同时保证腔体密封性的工况下，边框的结构合理性直接决定了密封寿命与防护等级。

　　设计这类构件的时候，首先要明确安装边界的约束：边框的内圈尺寸要完全覆盖需要防护或者透光的区域，不能出现视窗遮挡、通径缩减的问题，外圈的安装孔中心距要和对接端的预装孔位完全匹配，孔位的公差一般要控制在±0.1mm以内，避免装配时出现孔位错位强行拉扯导致密封面变形。周向的安装孔采用等距排布的设计思路，是为了让螺栓锁紧时的压合力均匀分布在整个密封面上，不会出现局部压力过大压坏密封垫、局部压力不足出现缝隙的问题，在边框的四个转角位置，孔位会适当向转角处偏移，弥补转角位置密封垫压合应力不足的缺陷，毕竟矩形结构的转角是密封最容易失效的位置。

　　从功能特性上看，这个边框的截面采用带台阶的结构，内侧的台阶可以用来嵌装透明视窗板或者密封胶条，安装时视窗板直接卡入台阶槽内，不需要额外打胶固定就能实现初步定位，外侧的平面是和对接腔体的密封面贴合的位置，加工时这个面的平面度要求要达到0.05mm以内，表面粗糙度不高于Ra1.6，保证和密封垫贴合时没有微观缝隙。边框的本体厚度要根据实际使用的压力工况调整，如果是常压下的视窗防护，厚度控制在5-8mm就能满足刚度要求，如果是有微压或者负压的腔体环境，厚度要适当增加到10-12mm，避免螺栓锁紧时边框出现翘曲变形，破坏密封面的平面度。

　　实际选型建模的时候，很多新手会直接把安装孔做成直通孔，忽略孔口的倒角设计，实际上安装孔两端做0.5mm的45度倒角是很有必要的，一方面可以去除加工后的毛刺，避免装配时毛刺割破密封垫，另一方面在穿装螺栓的时候可以起到导向作用，提升装配效率。另外边框的四个外角做小圆弧过渡，避免尖锐的边角在安装维护时划伤操作人员，内角的圆弧要和密封垫的转角半径匹配，不能出现内角直角卡压密封垫导致密封垫褶皱的问题。

　　在不同的应用场景下，这类边框的材质选择也有区别：普通室内设备的视窗边框可以采用ABS或者PC注塑成型，成本低重量轻；户外或者有腐蚀环境的工况下，一般采用6061铝合金阳极氧化处理，或者304不锈钢机加工成型，保证耐候性与结构强度；如果是用在食品、医药行业的设备上，边框的表面还要做抛光处理，避免积尘滋生细菌，满足卫生级要求。建模的时候要注意，安装孔的位置要避开边框的应力集中区域，不要在转角的应力集中线上开孔，避免长期受锁紧力作用出现边框开裂的问题，同时要预留密封垫的压缩量空间，一般橡胶密封垫的压缩量控制在30%左右，所以台阶槽的深度要比视窗板加密封垫的总厚度小0.3-0.5mm，保证锁紧后密封垫能被充分压缩，实现可靠密封。

　　很多工程师在做这类结构的三维建模时，容易忽略装配干涉的检查，实际上要提前模拟螺栓锁紧的全过程，确认螺栓头和边框表面完全贴合，不会出现螺栓头偏斜压不紧的问题，同时要确认边框安装后和周边的构件没有运动干涉，尤其是在有开合结构的舱门上使用时，要预留出门体开合的转动间隙，避免边框和门框出现剐蹭。这类结构虽然看起来简单，但是每一处尺寸细节都和实际装配效果、密封可靠性直接相关，没有冗余的设计结构，每一个孔位、每一个台阶、每一处倒角都有其实际的工程作用。
