做小型DIY传动结构的时候,很多人都遇到过轴端跳动、支撑位同轴度难调的问题,尤其是8mm这个常用的光轴规格,不管是做小型输送线的从动辊支撑、3D打印设备的导辊定位,还是桌面级实验装置的转轴固定,选对支撑件能省掉大量调试工时。这款带座支撑轴承就是针对这类小载荷、安装空间紧凑的场景设计的,和常规紧定螺钉锁紧的立式轴承座不同,它自带引线安装的锁紧结构,不需要额外加工轴上的紧定螺钉平面,穿轴之后通过侧边的锁紧引线结构就能把内圈和轴牢牢锁死,对没有轴加工条件的DIY场景、小批量原型制作场景特别友好。

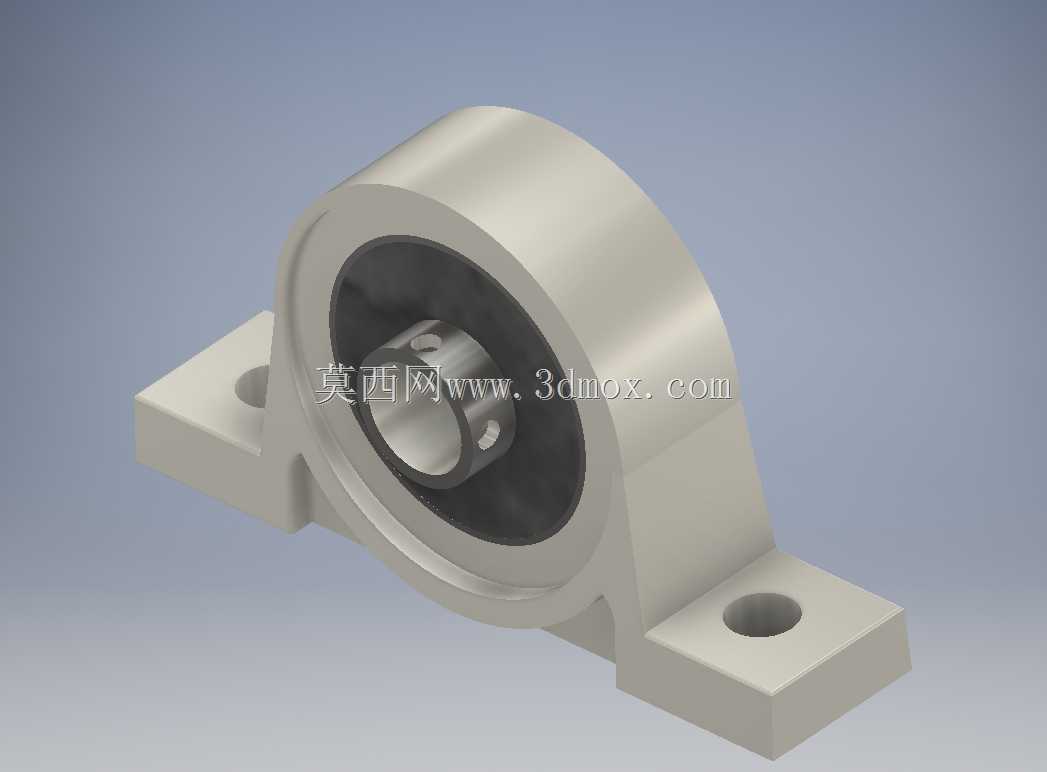

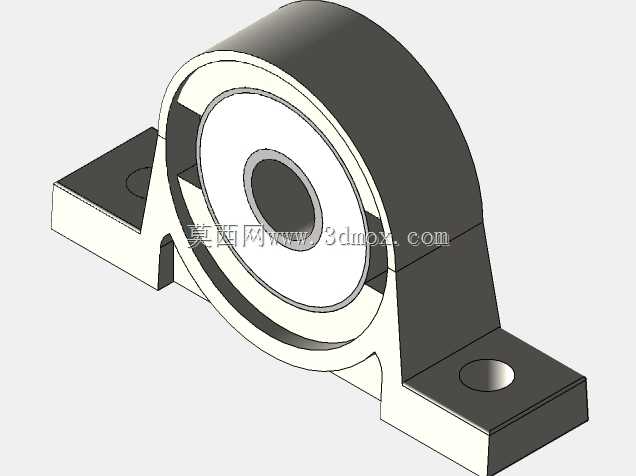

从结构设计来看,整体采用立式菱形安装座的构型,两个安装孔分布在轴承主体的两侧支脚,安装面做了铣平处理,能保证和安装基板完全贴合,不会出现安装歪斜导致的轴承内圈偏磨问题。轴承主体的外圈和安装座是过盈压装的结构,不需要额外的卡簧或者端盖固定,装配工序更简单,也避免了卡簧槽加工带来的应力集中问题。内圈的宽度比常规微型轴承稍宽,和轴的接触长度更长,能承受一定的径向载荷之外,还能承受小幅度的轴向窜动,适合那些轴系没有额外轴向定位的简易传动结构。
实际选型的时候要注意它的安装边界,适配的轴径是标准8mm光轴,安装孔的中心距是按照小型立式轴承座的通用规格做的,两个安装孔可以适配M4或者M5的内六角螺丝,安装的时候不需要在基板上做沉孔,直接从基板背面穿螺丝锁紧就能完成固定。轴承的总高度控制得比较低,不会占用太多垂直方向的安装空间,适合那些结构紧凑、对整体厚度有要求的桌面设备。它的内圈锁紧结构是引线式的,也就是在内圈的一侧开了收紧缝,通过锁紧件带动引线收紧内圈,这种结构的好处是锁紧的时候不会像紧定螺钉那样在轴表面压出凹痕,后期拆换轴的时候不会出现卡滞,而且锁紧力均匀,不会因为单点顶紧导致轴和内圈不同心,转动的时候阻尼更均匀,不会出现阶段性卡涩的问题。
从应用场景来说,除了常见的DIY项目,它也能用在小型传感器的转轴支撑、小型风门的执行机构转轴、桌面传送带的从动辊两端支撑,甚至是小型摄影滑轨的导轮支撑上。因为整体是金属材质,比塑料材质的轴承座刚性更好,长期使用不会出现基座蠕变导致的同轴度偏移,轴承内部自带润滑脂,出厂的时候已经做好了预润滑,不需要用户额外加注润滑脂,常温环境下长期使用不需要维护。设计这个模型的时候,特意把安装座的支脚做了加强筋过渡,在轴承外圈和支脚的连接位置做了圆角过渡,避免应力集中导致的支脚断裂,哪怕是用PLA材质做3D打印验证,也能承受足够的径向载荷,不会出现安装孔开裂的问题。
很多人做小型轴系的时候容易忽略支撑件的同轴度问题,要是两个支撑座的安装孔不同心,转起来就会出现卡顿、电机负载变大的问题,这款轴承座的安装面和轴承内孔的垂直度是按照通用机械零部件的公差要求设计的,只要安装基板的平面度达标,两个支座对齐安装之后,同轴度就能满足小载荷传动的要求,不需要额外做镗孔或者配加工,对非机加工专业的制作者特别友好。它的引线锁紧结构操作也很简单,穿轴到位之后,拧紧侧边的锁紧螺丝就能带动引线收紧内圈,锁紧力矩不需要太大,就能保证轴和内圈之间没有相对转动,避免跑内圈的问题,要是后期需要调整轴的轴向位置,只需要松开锁紧螺丝就能移动轴的位置,调整到位之后再锁紧就行,比紧定螺钉结构的调整效率高很多。
在做结构建模的时候,这个模型把所有的安装尺寸都做了标准化处理,安装孔的位置、轴承的外径、总高度这些尺寸都和市面上同规格的商用产品保持一致,不管是做结构仿真验证,还是直接导出工程图做加工,都能直接适配标准件的选型,不需要反复核对尺寸。和那种剖分式的轴承座不同,它是整体式的结构,装配零件数量少,不会出现因为合模面错位导致的轴承卡滞问题,整体的装配公差控制得比较合理,轴承转动的间隙均匀,径向游隙符合微型轴承的标准要求,高速转动的时候不会出现明显的抖动,哪怕是用到每分钟上千转的小型传动结构上,也能保持稳定的支撑效果。
