六英寸污泥输送离心泵结构设计

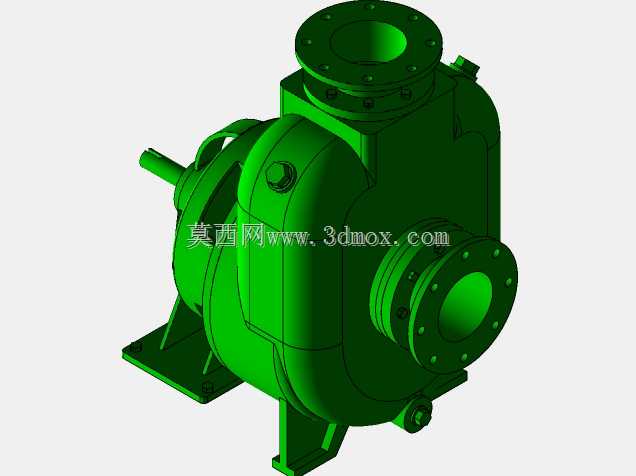

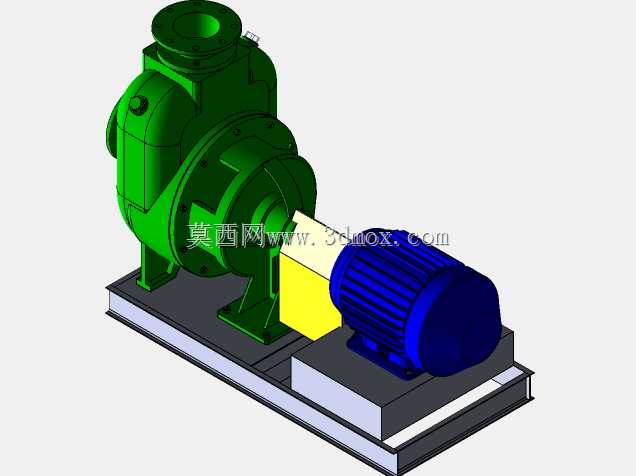

　　在市政污泥处置、工矿泥浆输送、污水处理厂剩余污泥转运环节，这类六英寸口径的离心泵是核心流体输送单元，不同于清水离心泵的窄流道设计，该泵针对含固率较高的介质做了针对性结构优化，能够适配含纤维、固体颗粒的污泥类介质输送，避免常规清水泵运行中出现的流道堵塞、叶轮缠绕问题。从结构布局来看，该泵组采用泵头与驱动电机同轴直联的安装形式，整体固定在一体化焊接钢制底座上，底座预留了二次灌浆的安装空间，能够抵消泵组运行过程中产生的径向与轴向振动，避免长期运行后出现的轴系偏移问题。泵体采用蜗壳式流道设计，进水口为垂直向上的六英寸法兰接口，出水口为侧出水平法兰接口，这种进出水方向的布局能够适配多数污泥处理车间的管线排布逻辑，

　　减少现场管线转弯带来的流阻损失。泵壳的壁厚做了加厚处理，过流面的圆弧过渡完全按照流体仿真的流线型设计，能够降低介质在泵壳内部的湍流损耗，同时减少固体颗粒对泵壳内壁的冲刷磨损，延长过流部件的更换周期。叶轮采用开式无堵塞结构，叶片边缘做了圆弧倒角处理，既能够保证大尺寸固体颗粒顺利通过流道，又能在运行时形成稳定的离心力场，将进入泵腔的介质持续加压输出，叶轮与泵轴之间采用键连接加锁紧螺母的固定形式，能够传递电机输出的额定扭矩，避免大负载工况下出现叶轮打滑、移位的问题。泵轴与泵壳之间的密封腔预留了机械密封与填料密封两种安装空间，现场运维人员可以根据输送介质的腐蚀特性、含固率情况灵活选择密封形式，密封腔外侧设置了可拆卸的密封压盖，

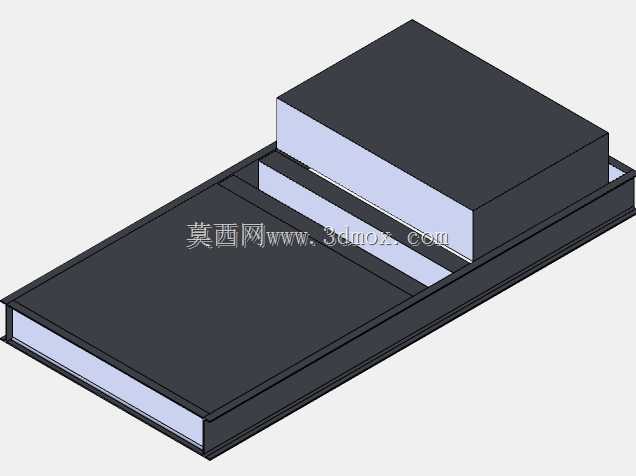

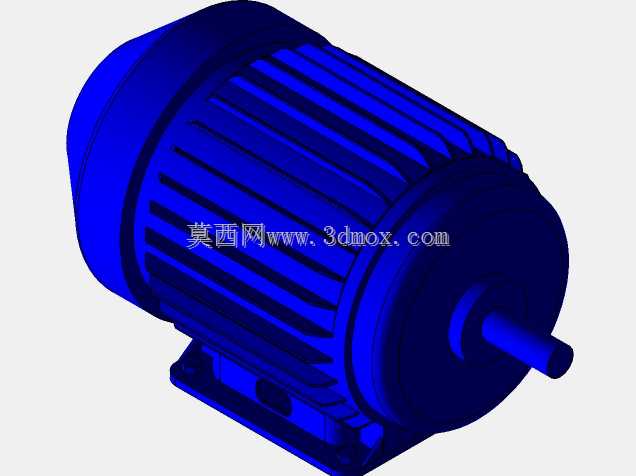

　　不需要完全拆解泵头就能完成密封件的更换作业，大幅降低现场运维的工作量。驱动端采用标准卧式三相异步电机，电机与泵轴之间通过联轴器直联传递动力，联轴器外部设置了可拆卸的安全防护罩，避免运行过程中异物卷入传动部位，同时防止运维人员误触转动部件引发安全事故。电机的安装位置在底座上预留了轴向调节余量，安装时可以通过调整电机的轴向位置来控制联轴器的同轴度误差，保证轴系运行的同心度要求，降低轴承部位的额外负载。从安装边界来看，整个泵组的底座采用型钢焊接成型，底座上的安装孔为长圆孔设计，现场安装时可以根据预埋地脚螺栓的实际位置做小范围调整，不需要重新打孔，降低现场安装的施工难度。泵体顶部设置了排气螺塞，首次启动前可以通过该螺塞完成泵腔排气，

　　避免气缚现象导致的泵不出水问题；泵体底部设置了排污螺塞，长期停机或者冬季防冻时，可以拧开螺塞排空泵腔内残留的介质，避免残留介质结冰胀裂泵壳，或者沉积的污泥干结堵塞流道。在实际选型应用中，这类泵的安装位置通常低于介质液位，采用自灌式引水方式，不需要额外配置引水装置就能保证启动时泵腔充满介质，减少辅助设备的配置成本。泵脚与底座之间、电机与底座之间都设置了减震垫，能够进一步吸收运行过程中的振动，降低振动向基础传递的量级，减少车间内的设备运行噪音。整个泵组的结构设计完全围绕污泥类介质的输送特性展开，没有多余的冗余结构，所有需要日常维护的部位都预留了足够的操作空间，比如轴承注油嘴、密封压盖、联轴器部位都不需要拆解其他部件就能完成日常检查与维护作业，适配污水处理厂、污泥处置站点连续化运行的工况要求，能够在长时间连续运行的工况下保持稳定的输送性能，减少非计划停机的概率。
