车用爆震检测传感器结构三维数模

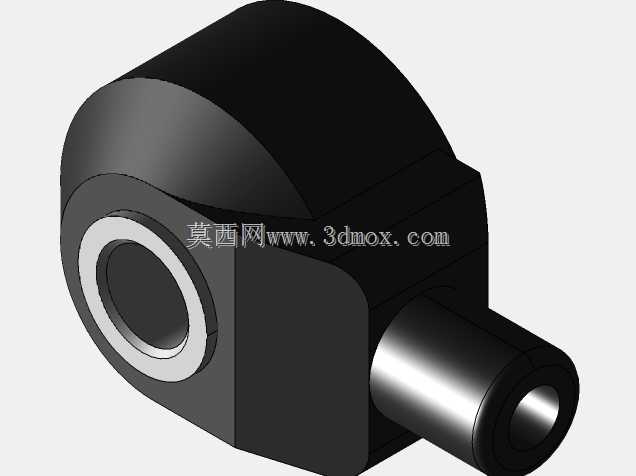

　　在车用内燃机的电控系统开发与台架标定环节，爆震传感器是不可或缺的核心检测部件，这类元件的安装位置、结构刚性、接触面贴合度都会直接影响振动信号的采集精度，进而决定点火提前角的控制逻辑是否合理。做这类传感器的三维建模时，首先要考虑的是安装端的适配性，主体一侧的通孔是用来穿装固定螺栓的，这个孔的同轴度、端面的平面度都需要在数模里严格定义，因为实际装车时这个端面要紧密贴合在发动机缸体的指定安装凸台上，要是接触面存在翘曲或者间隙，缸体传递过来的振动信号就会出现衰减，甚至会把发动机正常运转的机械振动误判成爆震信号，导致电控系统错误推迟点火，直接拉低发动机的动力输出和燃油经济性。

　　从结构设计来看，这款爆震传感器采用了压电式传感的经典布局，主体的黑色封装部分内部集成了压电陶瓷片、配重块与信号处理电路，封装外壳做了圆弧过渡的造型，一方面是为了规避发动机舱内的周边部件干涉，另一方面圆弧结构可以提升外壳的抗振强度，避免发动机长期高负荷运转带来的高频振动造成外壳开裂，毕竟发动机舱内的工作温度跨度大，振动频率覆盖宽，外壳的结构强度直接决定了元件的使用寿命。侧向伸出的金属接头是线束连接端，这个接头的轴线角度、伸出长度都经过了实际装车验证，建模时特意保留了接头根部的圆角过渡，这个位置是线束弯折应力的集中点，要是做直角过渡，长期使用后很容易出现线束护套破损、内部信号线断裂的问题。

　　实际做发动机周边部件的布置校核时，这个数模可以直接导入整机装配环境，首先要确认的是传感器安装后，主体部分和周边的进气歧管、线束支架、冷却水管之间的安全间隙，通常要求静态间隙不小于8mm，考虑到发动机运转时的悬置位移、热膨胀量，动态间隙不能小于3mm，不然车辆在颠簸路面行驶或者发动机大负荷工况下，很容易出现部件磕碰，损坏传感器外壳。另外安装通孔的孔径是按照标准的M8固定螺栓设计的，建模时预留了螺栓穿装的间隙，同时定义了安装端面的粗糙度要求，实际装配时这个端面需要清洁无油污，按照规定扭矩拧紧，扭矩过大可能会压坏内部的压电元件，扭矩过小则会导致接触面贴合不紧，信号采集失真。

　　从功能实现的角度来说，这类爆震传感器的工作原理是通过内部的压电元件，把缸体传递过来的振动加速度信号转换成电压信号，传递给ECU进行频谱分析，当识别到爆震特征频率的振动时，ECU就会逐步推迟点火提前角，直到爆震消失，再逐步恢复点火提前角，以此平衡动力输出和爆震风险。所以在建模的时候，内部的质量块、压电片的安装同轴度也在数模里做了简化体现，虽然是外观加安装接口的数模，但核心的安装基准、重心位置都和实物保持一致，在做发动机振动仿真分析的时候，这个数模的质量参数可以直接代入，不会因为传感器的质量缺失导致整机模态分析的结果出现偏差。

　　很多刚接触发动机电控系统设计的工程师，容易忽略传感器的安装角度对信号的影响，实际上这款传感器的安装角度是有明确要求的，接头的朝向不能正对发动机的正时链条侧，因为正时链条运转产生的振动频率和爆震频率接近，容易产生信号干扰，建模时特意把接头的朝向做了明确的方位定义，在装配时可以直接按照数模的方位进行安装，不用反复调整角度。另外传感器的整体重量控制在百克级别，数模里的材质分配也和实物一致，外壳部分采用的是增强PBT材质，接头部分是镀锌金属材质，安装接触面做了局部的金属嵌件，保证安装扭矩的承载能力，不会因为长期螺栓压紧导致塑料材质出现蠕变，造成预紧力下降。

　　在做整车线束布置的时候，这个侧向伸出的接头长度也很关键，数模里的接头尺寸是按照配套的防水接插件实际尺寸建模的，线束工程师可以直接根据这个接头的位置，确定线束的走向和固定点位置，预留合适的线束长度，避免线束过短被拉拽，或者过长和周边运动部件产生干涉。另外传感器主体的圆弧顶部，在建模时也做了和周边部件的间隙校核，比如部分机型的进气歧管在安装后会从传感器上方经过，这个圆弧造型刚好可以避开歧管的安装法兰，不用额外修改歧管的造型，减少了整机布置的改动量。

　　从维修替换的角度来说，这个数模的安装接口尺寸完全符合行业通用的安装规范，在做售后维修配件的适配时，可以直接匹配同规格的安装凸台，不用重新加工安装孔位，降低了维修替换的成本。同时数模里的所有安装基准都和实物保持一致，在做专用拆装工具的设计时，也可以直接参考这个数模的外形尺寸，设计对应的套筒或者扳手，避免拆装时因为工具不匹配损坏传感器外壳或者接头。
