卧式带支架法兰接口工业传感装置

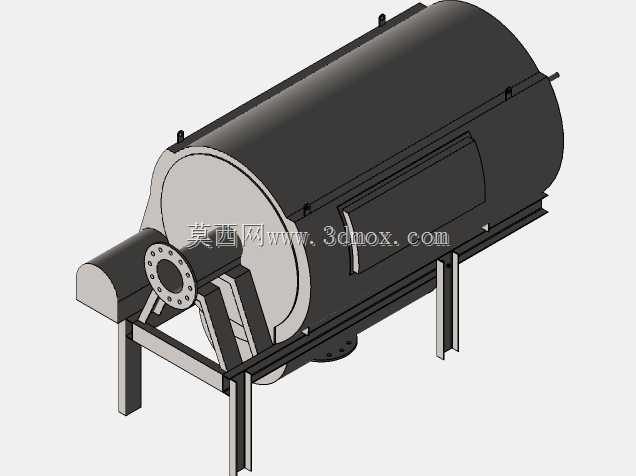

　　在流程工业的物料输送、反应工况监测场景里，这类带卧式筒体结构的传感装置常被安装在工艺管线旁侧或反应设备的出料段，用来实时采集介质的温度、压力、流量耦合参数，或是监测筒体内部的物料液位、组分变化，相比传统的插入式单点传感器，这种集成筒体结构的装置能让介质在腔体内形成稳定流态，避免管线湍流带来的检测数据波动，数据采集的稳定性更适配连续生产的工况要求。从结构设计来看，主体采用卧式圆柱形筒体作为承压与介质流通的核心腔体，筒体一端设置带螺栓孔的法兰接口，可直接与同管径的工艺管线通过螺栓紧固连接，法兰密封面的加工精度满足中低压工况的密封要求，无需额外加装过渡转接件就能完成管线对接，减少了现场安装的密封泄漏点。筒体下方配置的型钢焊接支撑机架，

　　采用矩形型钢组焊而成，四条支腿的底部预留了安装固定孔位，可通过膨胀螺栓或焊接方式固定在设备基础平台上，支腿与筒体之间设置了斜向加强筋，抵消设备运行时介质流动带来的振动载荷，避免长期运行后支撑结构出现疲劳变形。筒体侧面预留了检测元件的安装接口，可根据实际检测需求更换不同类型的传感探头，接口处采用螺纹压紧密封结构，更换探头时无需排空筒体内的全部介质，减少了工况维护的停机时间。设计过程中优先考虑了现场安装的边界适配性，筒体的轴向长度控制在常规管线安装的预留空间范围内，支撑机架的高度匹配常规工艺管线的中心高要求，法兰接口的螺栓孔分布遵循通用管路法兰标准，可直接适配现有管线的法兰规格，无需对现有管线进行切割改造。筒体的顶部设置了小型排气接口，

　　设备初次投用通入介质时可打开排气阀排尽腔体内的空气，避免气阻导致的检测数据失真，筒体底部预留了排污接口，日常维护时可排出腔体内积存的杂质与冷凝液，避免杂质沉积堵塞传感探头的检测端面。从实际使用的角度出发，这种结构的传感装置相比分体式的传感器安装方案，整体刚性更好，在有轻微振动的生产车间内也能保持检测精度，不会因为管线振动导致探头移位或接线松动。筒体的壁厚选取兼顾了承压能力与材料成本，针对常规的水、油类介质工况，壁厚满足1.6MPa公称压力的使用要求，若应用在腐蚀性介质工况，也可通过更换筒体材质适配防腐需求。支撑机架的表面做了防锈涂装处理，适配车间内的潮湿、多粉尘环境，延长结构件的使用寿命。在三维建模过程中，筒体的曲面过渡、

　　法兰的螺栓孔阵列、支撑机架的型钢拼接都严格按照实际加工工艺搭建，法兰的密封面凸台、支腿的安装孔位都做了精确的特征还原，可直接用于后续的工程出图、安装模拟以及干涉检查，设计人员在做产线布局时，可直接调用该模型匹配管线安装位置，提前核对安装空间是否足够，避免现场安装时出现与周边设备、管线的干涉问题。
