手动式机械压力夹持工装结构设计

　　在小型五金件加工、试样压装、维修工位的零散作业场景里，这类手动驱动的机械压力夹持结构是工位上出镜率极高的辅助工装，既不需要外接气源、液压源的管路布设，也不用布设供电线路，单靠操作人员施加在操作杆上的手动扭矩，就能通过内部的螺旋传动副输出稳定的直线压装力，适配小批量试制、维修现场的零散压合作业，比如小尺寸销轴的压入、薄金属片的冲裁压印、小型工件的校直调平，甚至是维修工位上轴承的简易压装作业，都能靠这类工装完成，相比大型冲压设备，它的部署灵活性极强，不需要固定的设备基础，只要放置在平整的工作台面上就能投入使用，对于工位空间紧张、作业任务零散的维修班组、试制车间来说，这类工装的实用性远高于大型专用压力设备。从结构功能上看，

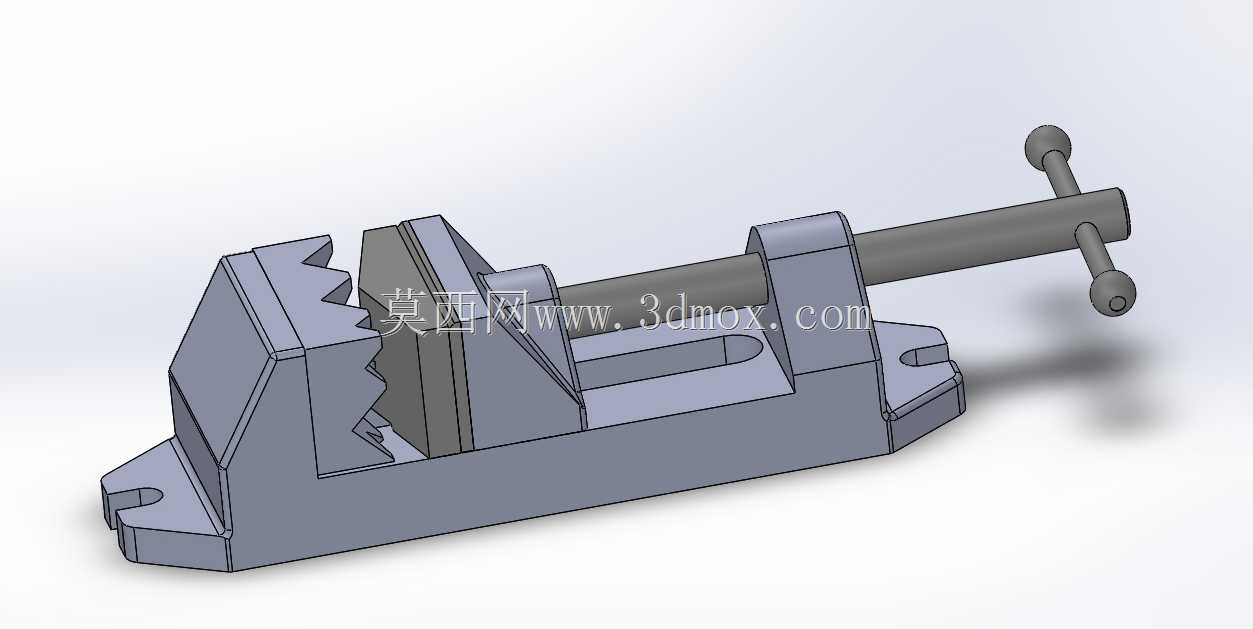

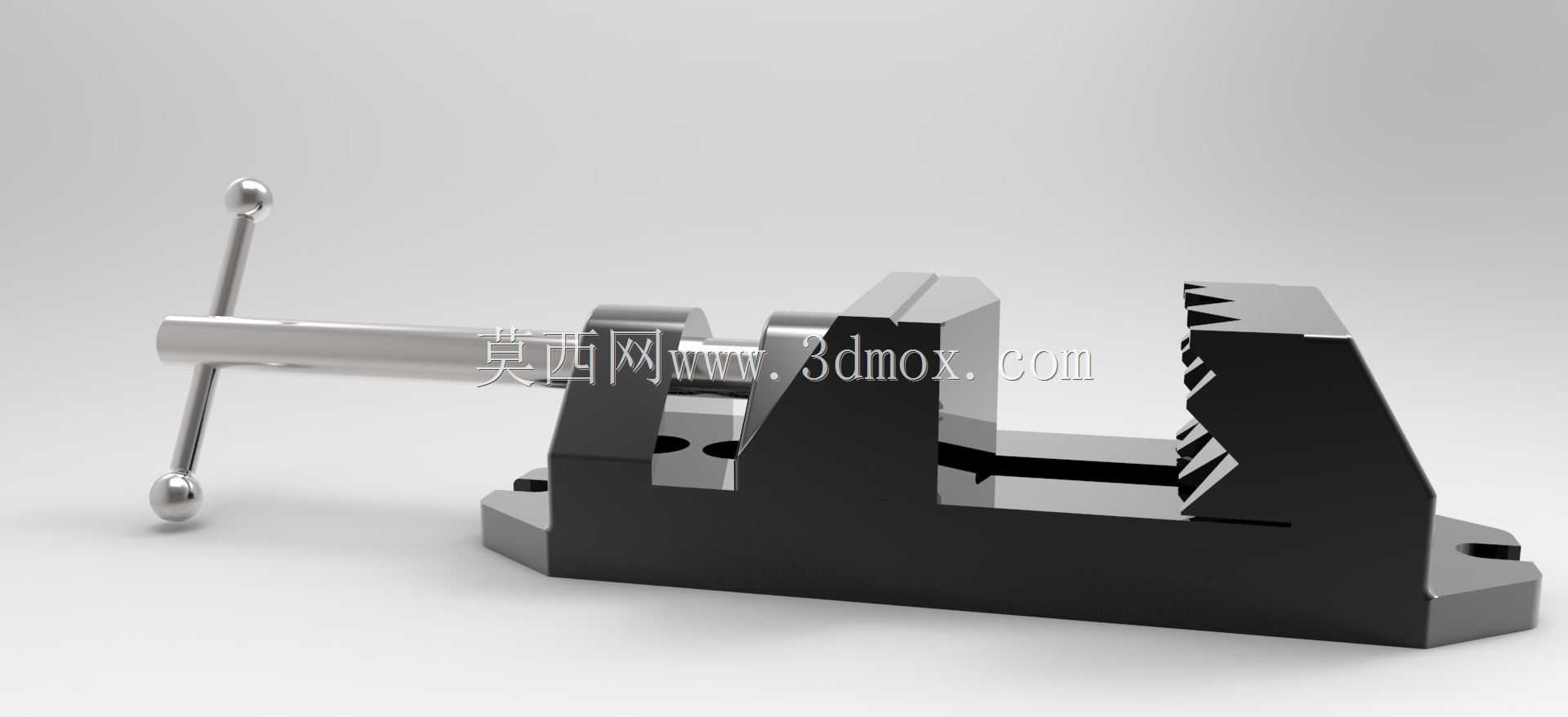

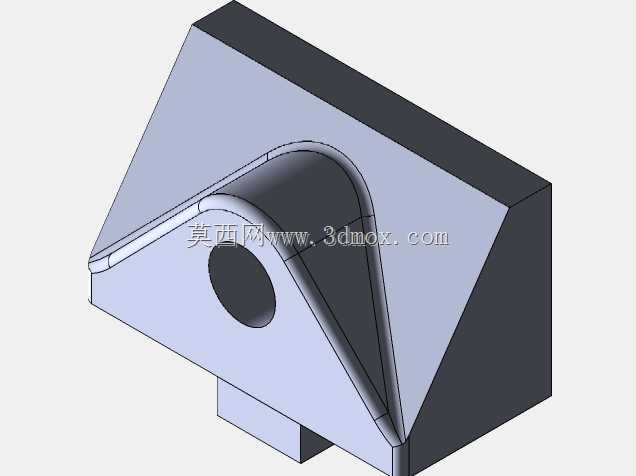

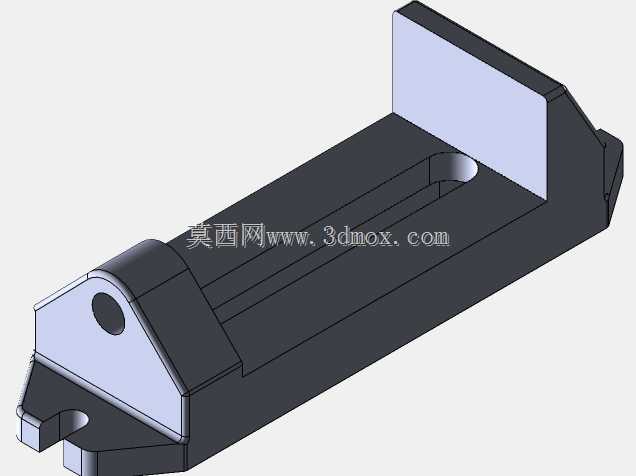

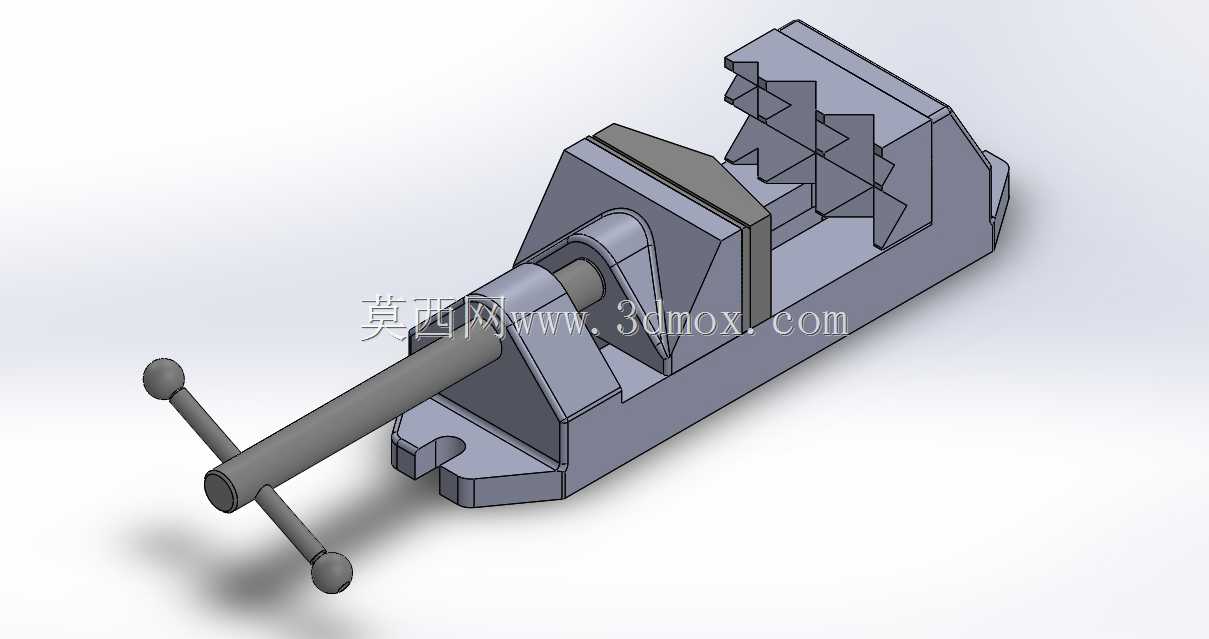

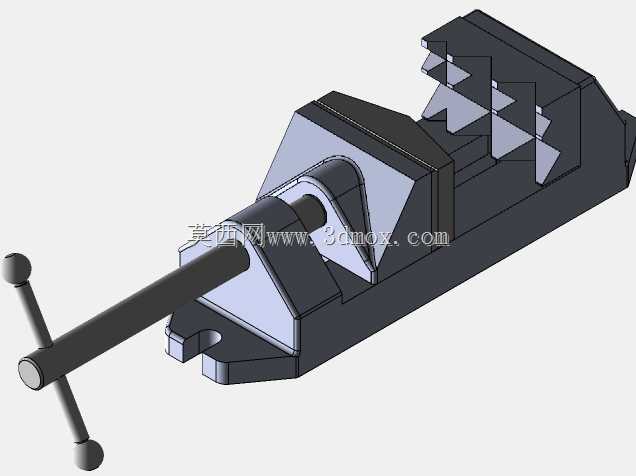

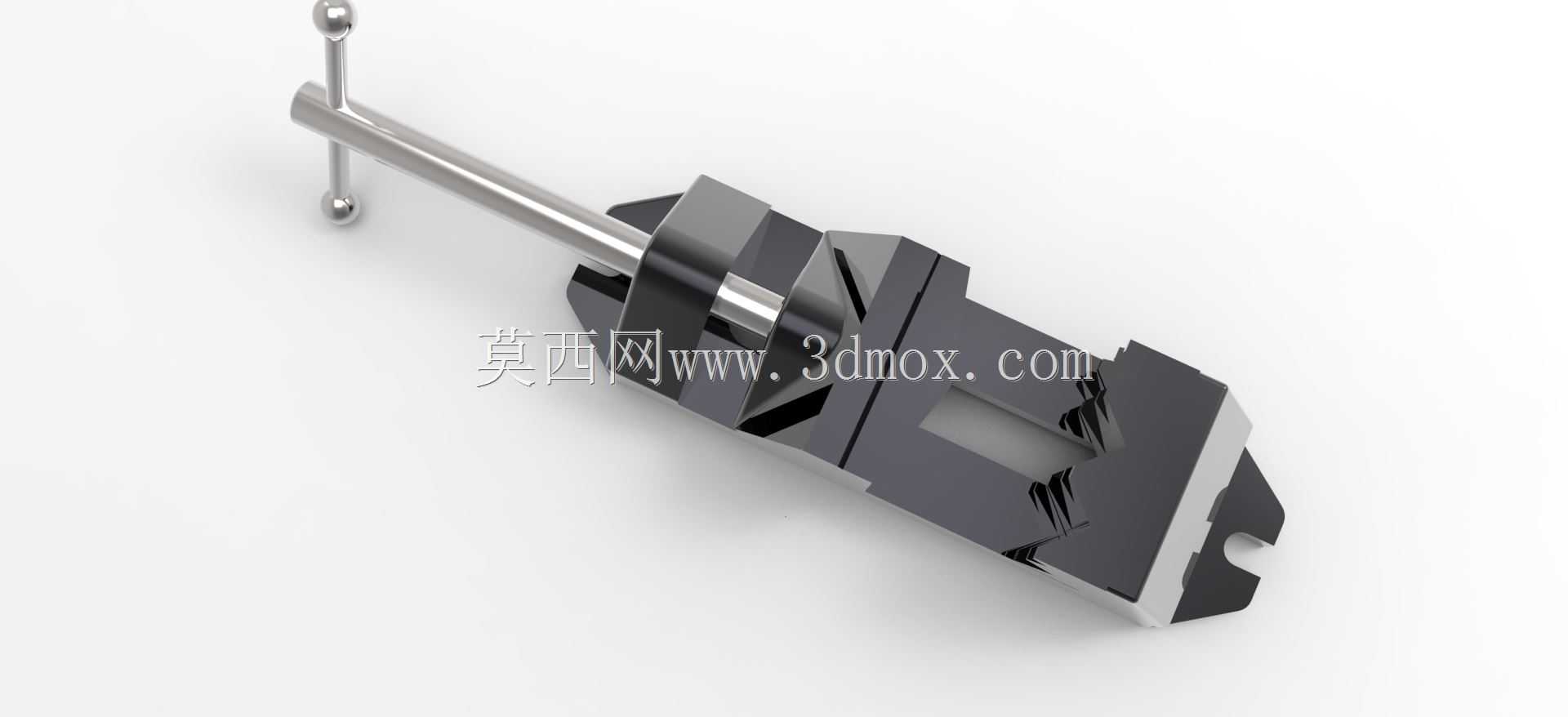

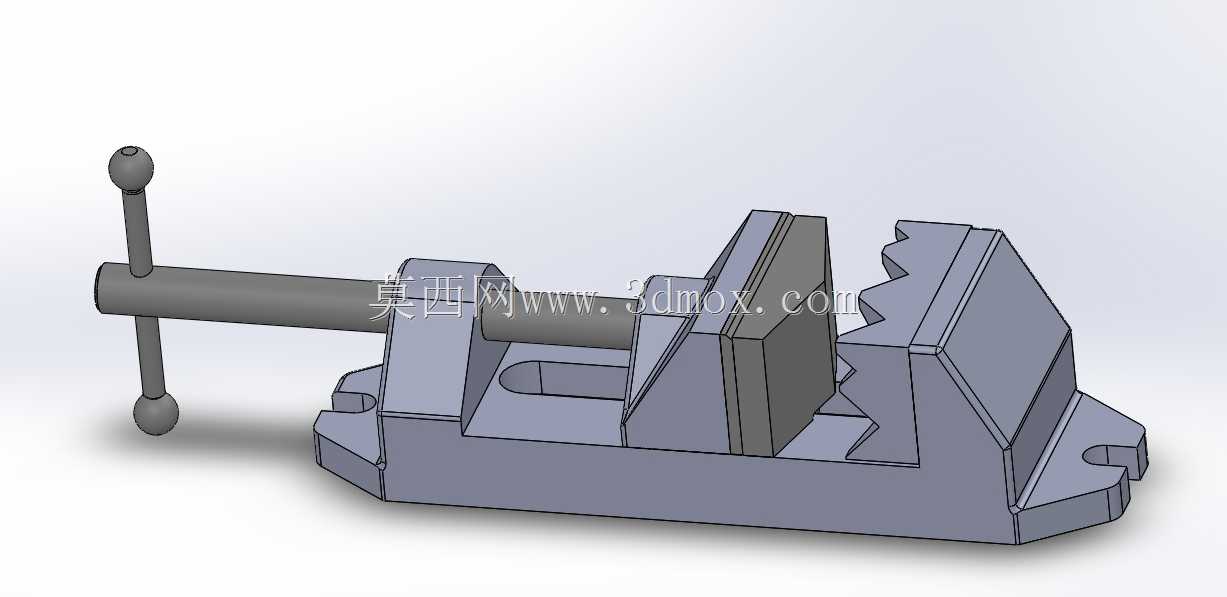

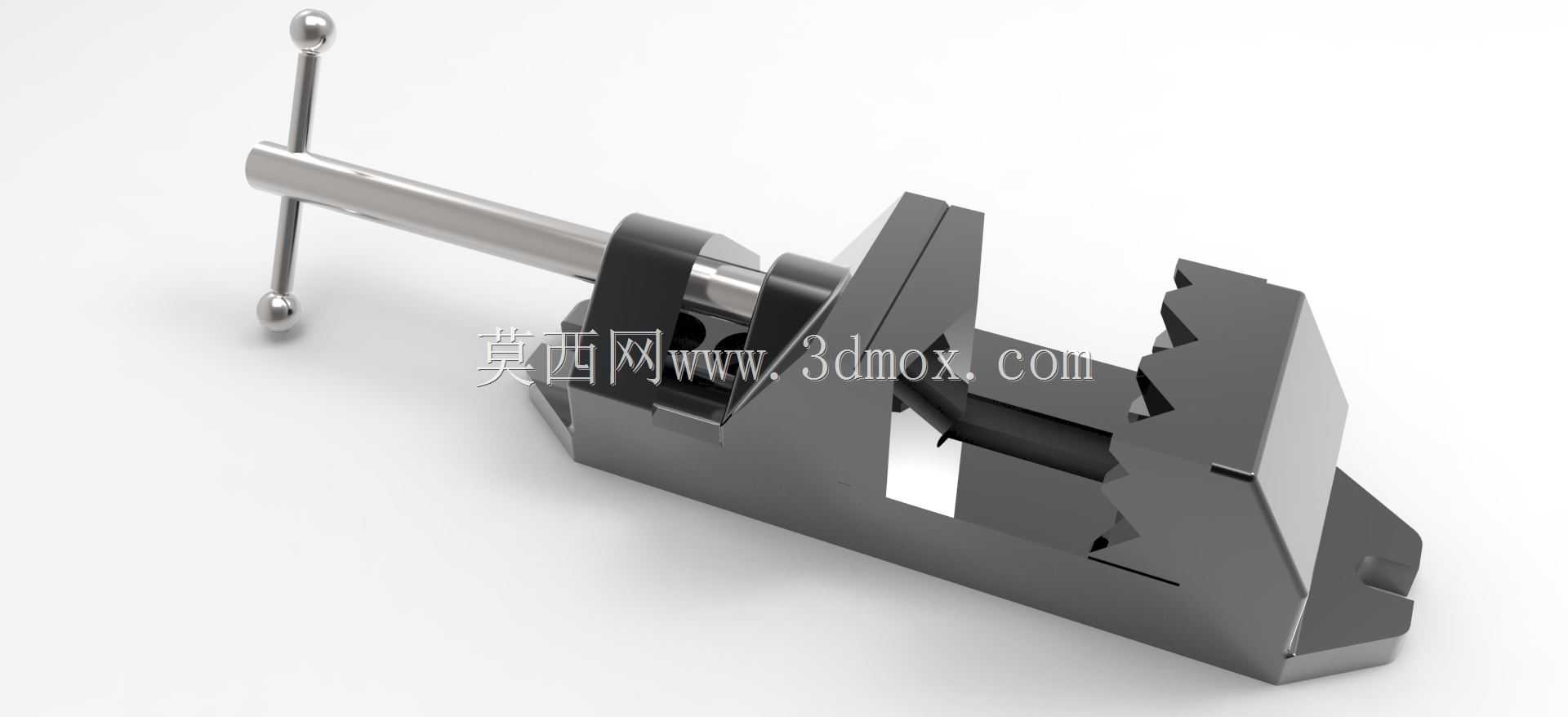

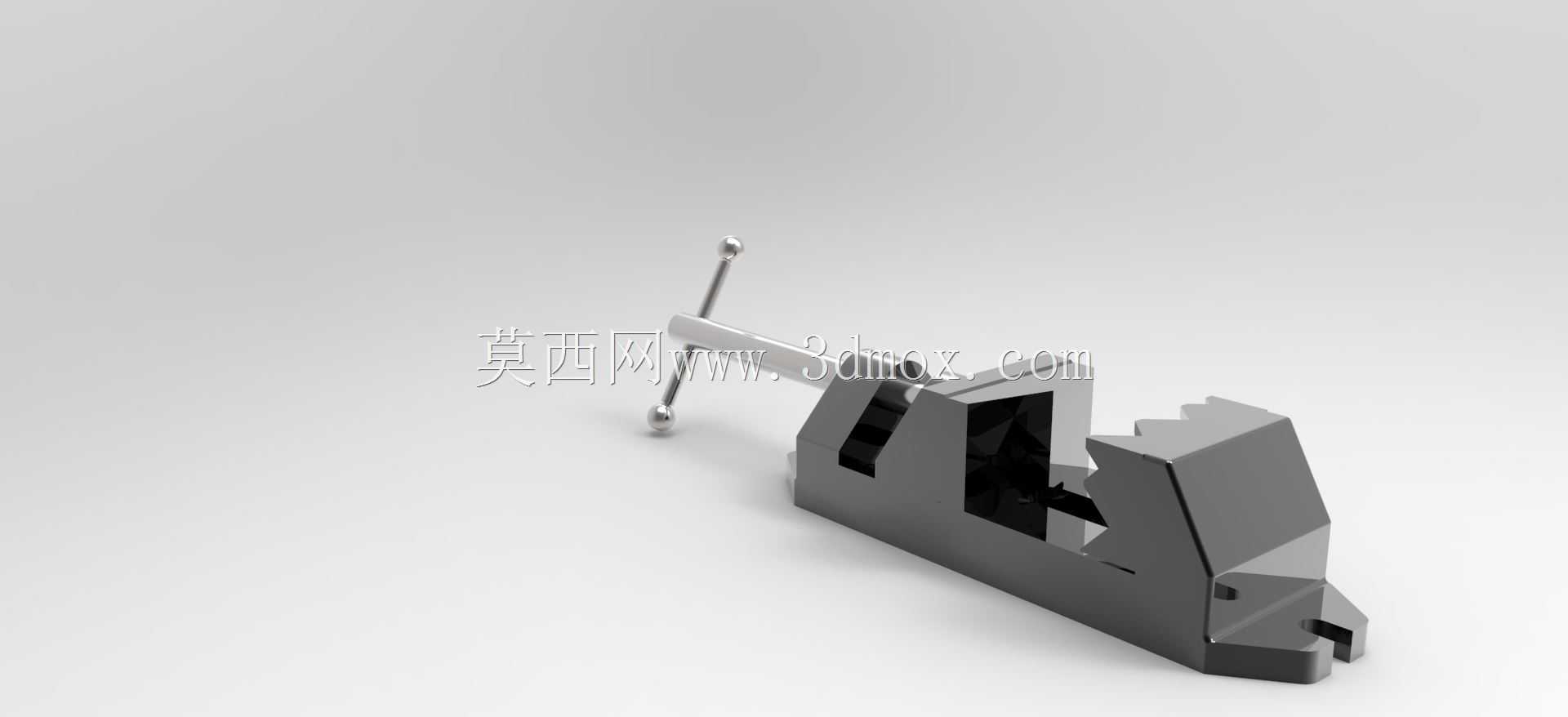

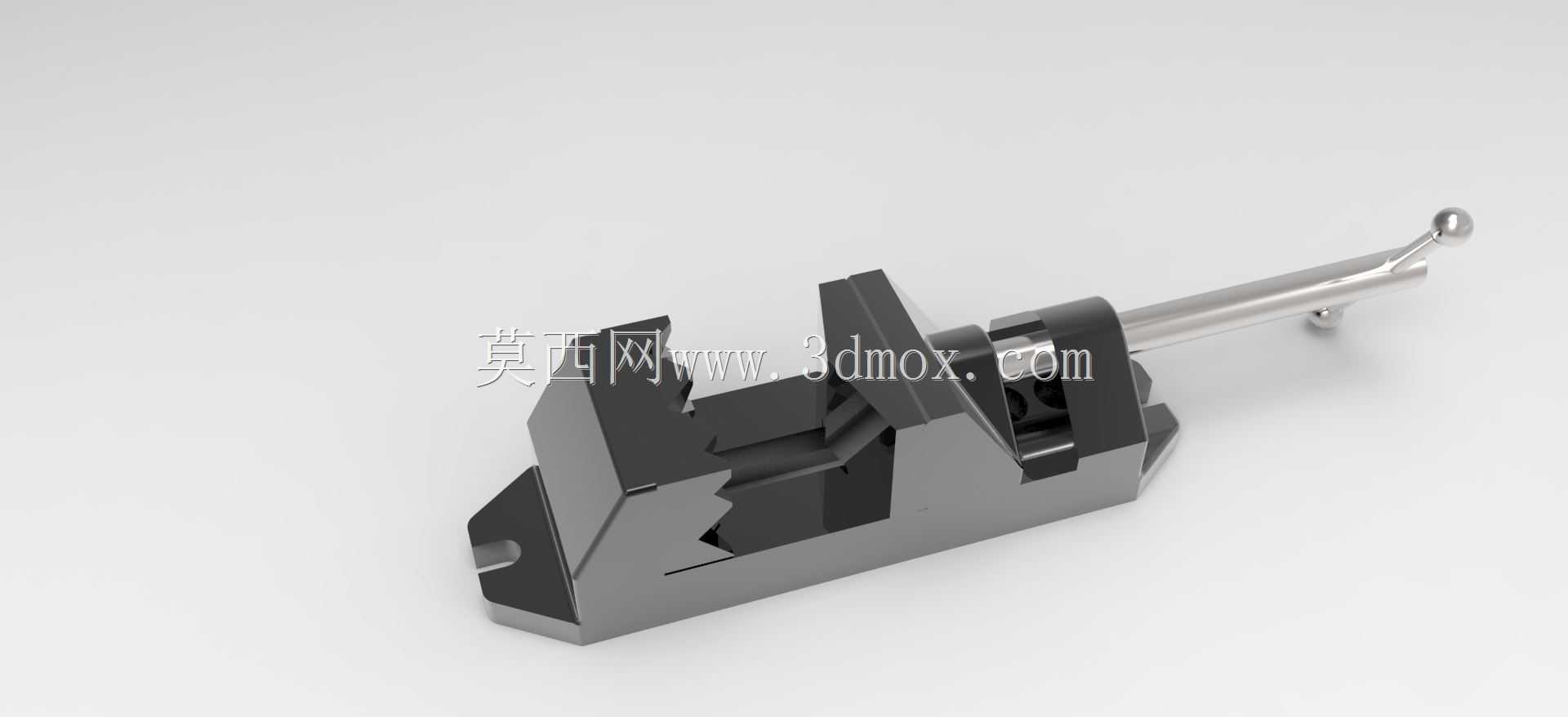

　　这套工装的核心传动采用梯形螺旋副设计，操作杆两端的球形握把适配操作人员双手施力的握持姿态，转动操作杆时，螺杆带动活动压块沿机身的导向槽做直线进给，导向结构采用一体式的机身导轨面，没有额外加装的导轨附件，靠机身本体的加工精度保证活动压块的进给直线度，避免压装过程中出现压头偏斜导致的工件压废、工装卡滞问题。固定钳口部分做了锯齿形的防滑齿面，当需要夹持工件完成压装作业时，锯齿结构可以嵌入工件表面的微小形变层，避免施压过程中工件出现滑移错位，压块的工作面做了平面度精加工，保证压合时压力均匀分布在工件接触面上，不会出现局部压力过大导致的工件压痕、变形问题。机身采用整体式的铸铁结构设计，底部带有两个安装固定孔，

　　可以根据作业需求通过螺栓把整个工装锁紧在工作台面上，承受压装过程中的反作用力，避免施压时机身出现翘头、移位的情况；如果是需要频繁转场的作业场景，也可以不做固定，靠机身自身的重量保证作业稳定性，适配不同场景的使用需求。设计这套结构的时候，首先要核算螺旋副的传力比，保证操作人员施加在操作杆上的正常握力，经过杠杆放大、螺旋副的力转换后，活动压块输出的压力能覆盖日常小型压装作业的需求，同时要避免传动比过大导致操作行程过长，影响作业效率；导向结构的间隙设计要兼顾滑动顺畅度和进给精度，间隙过小会导致铁屑、灰尘进入后出现卡滞，间隙过大则会导致压头偏斜，压装精度不足，因此在导向面的设计上预留了合适的配合间隙，同时在活动压块和机身导轨的接触位置设计了简易的防尘结构，减少作业过程中金属碎屑进入配合面导致的磨损加快问题。操作杆的长度设计经过反复校核，既要保证力臂长度足够降低操作人员的施力强度，也要避免杆长过长导致转动时和周边工位器具、操作人员身体出现干涉，两端的球形握把做了圆弧过渡，没有尖锐棱角，长时间握持施力也不会出现硌手的问题。从安装边界尺寸来看，这套工装的整体占地尺寸适配常规的钳工工作台台面，机身高度控制在操作人员坐姿作业时的舒适操作区间，不需要抬手或者弯腰操作，长时间作业也不容易产生疲劳；钳口的最大开口距离覆盖了常规小型工件的压装、夹持尺寸需求，压块的行程长度满足多数小尺寸零件的压入行程要求，

　　不需要额外加装延长辅具就能完成多数常规作业。在实际使用过程中，这类工装的维护成本极低，只需要定期在螺旋副、导向面位置涂抹润滑脂，就能保证操作的顺畅度，没有易损的电子元件、密封件，哪怕是在多粉尘、多金属碎屑的加工车间环境里，也能长期稳定工作，不会因为环境恶劣出现故障。相比气动、液压类的压力工装，它没有管路泄漏、压力不足的隐患，也不需要配套的动力源设备，一次性投入后几乎没有后续的使用成本，对于加工批量小、压装力要求不高的作业场景，是性价比极高的工装选择。在结构细节上，机身的受力部位做了加强筋设计，在压装力达到额定上限时，机身不会出现开裂、形变的问题，所有的棱边都做了倒角处理，避免安装、搬运过程中划伤操作人员，固定孔的位置设计在机身底部的两侧，锁紧螺栓后不会和活动压块的进给行程出现干涉，也不会影响工件的放置空间。钳口的锯齿齿形角度经过优化，既保证足够的夹持摩擦力，也不会在工件表面留下过深的压痕，对于表面质量要求较高的工件，也可以在钳口位置加装铜质或者铝质的保护垫片，避免夹伤工件表面，适配不同材质工件的加工需求。
