阿瓜循环工厂水处理集成装置三维结构

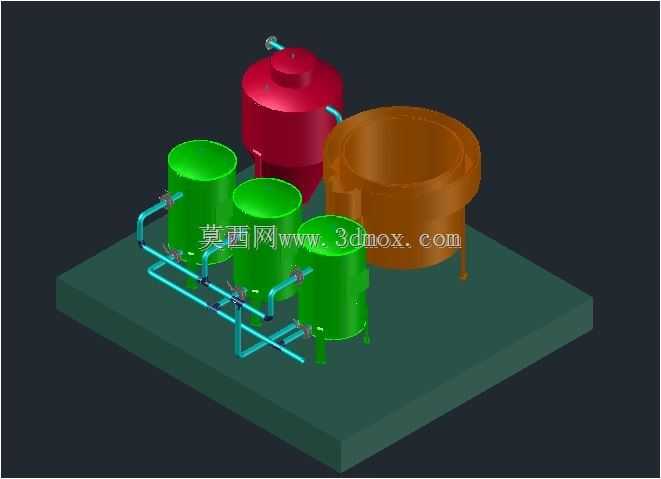

　　这套水处理集成装置的三维结构，完整还原了中小型循环水处理场景的设备排布逻辑，在工业循环水、小型厂区中水回用、生产废水预处理这类场景中，这类集成化排布的装置能大幅减少现场安装的管路对接工作量，也能降低设备占地的冗余空间。从结构排布来看，装置整体采用撬装式底座设计，所有罐体、管路组件都集成在同一块钢制安装底座上，底座预留了地脚安装孔位，现场就位后只需要对接进出水主管道、供电线路即可完成投用前的主体安装，不需要单独做每个罐体的基础浇筑，适配老旧厂区改造、临时水处理站点这类场地条件有限、施工周期短的应用场景。装置包含三类核心罐体组件，三台同规格的绿色立式罐体为多介质过滤单元，单台罐体采用支腿式支撑结构，罐体顶部设置排气口、

　　侧部分层设置进出水接口，三台罐体通过并联管路连接，可根据处理水量需求灵活切换运行台数，单台检修时不影响整套系统的连续运行，这类过滤单元主要用于截留水中的悬浮杂质、絮状沉积物，是循环水处理流程中的前置处理环节。红色立式承压罐体为加药反应单元，罐体采用上封头快开结构，内部预留药剂混合腔室，进出水口设置在罐体侧部的上下两端，水流从下部进入后与投加的水处理药剂充分混合反应，再从上部出水进入后续过滤环节，罐体顶部的接口用于安装加药管道、压力检测组件，承压设计可适配带压输水的工况，不需要额外设置中间提升泵。棕色大直径敞口式罐体为沉淀缓存单元，罐体采用宽径浅腔设计，下部设置锥形沉渣区，经过过滤、反应后的水进入该单元后，流速大幅降低，

　　水中的大颗粒杂质、反应生成的絮体在重力作用下沉降到锥底，通过锥底的排污口定期排出，上部的澄清水则通过溢流口进入后续供水回路，该罐体同时承担系统缓存容积的作用，可平衡进出水的流量波动，避免前端来水不稳定时后端供水出现断流、压力波动的问题。管路系统采用分层排布设计，主管道沿底座表面铺设，分支管道通过弯头、三通组件对接各个罐体的接口，管路设置了多组阀门安装位，可实现单个罐体的隔离、反冲洗管路的切换，反冲洗时可利用系统自身的储水压力对过滤罐体进行反向冲洗，不需要额外配置反冲洗水泵，简化了系统的配套组件。从安装边界来看，整套装置的底座为矩形结构，所有罐体的外轮廓都不超出底座的边缘范围，

　　最高的罐体顶部接口距离底座安装面的高度预留了足够的操作空间，日常操作阀门、检修罐体顶部组件时不需要额外搭建登高平台，罐体之间的管路间距满足扳手操作、管道保温施工的空间要求，不会出现安装后操作空间不足的问题。设计过程中优先考虑了运维的便利性，所有需要频繁操作的阀门都布置在靠近巡检通道的一侧，排污口统一朝向底座的边缘，对接排污管道时不需要在底座下方额外做管路弯折，罐体的支腿高度预留了足够的空间，可在罐体下方安装排污支管、检测仪表，避免管路贴地安装出现的腐蚀、积水问题。这类集成化水处理装置的结构设计，核心是在有限的占地空间内整合完整的水处理工艺流程，减少现场施工的非标作业量，三维建模过程中对每个管路接口的位置、罐体的支撑结构、阀门的操作空间都做了干涉校验，确保实际加工安装时不会出现组件碰撞、管路无法对接的问题，同时对各个罐体的容积、管路的通径做了匹配设计，确保各环节的处理能力匹配，不会出现某个单元处理能力不足制约整套系统出力的情况。
