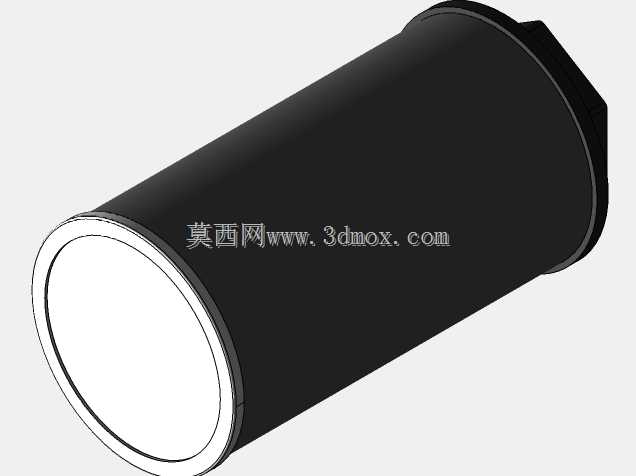

液压系统用3英寸泵吸入管路过滤器

　　在液压系统的日常运行中，泵入口的介质清洁度直接决定了液压泵的使用寿命与整个系统的运行稳定性，这款3英寸规格的吸入式过滤器，正是针对泵吸入管路的前置防护需求设计的专用元件。从实际工程应用场景来看，这类过滤器多安装在液压油箱与液压泵的吸油口之间的管路段，属于液压系统的第一道防护屏障，区别于压力管路的高压过滤器、回油管路的回油过滤器，吸入管路的过滤器需要兼顾通流阻力与过滤精度的平衡——毕竟液压泵的吸油腔本身处于负压状态，如果过滤元件的通流能力不足，很容易造成泵吸空，引发气蚀、噪声增大、容积效率下降等一系列故障，这也是这类吸入过滤器在设计阶段首先要考量的核心矛盾。

　　从产品功能特性来看，这款过滤器的核心作用是拦截液压油中残留的铸造砂粒、密封件磨损碎屑、油箱加注过程中混入的固体杂质，避免大尺寸硬质颗粒进入液压泵的配流盘、柱塞副、齿轮啮合面等精密配合部位，防止配合面出现拉毛、划伤，早期磨损导致的内泄超标问题。不同于压力侧过滤器需要承受系统工作压力，吸入式过滤器的工作承压极低，仅需要承受油箱液位到泵吸入口的液柱压力，以及泵启动瞬间的短暂负压冲击，因此壳体结构不需要做高压强度冗余，整体结构更紧凑，重量也更轻。

　　从设计思路上拆解这款产品的结构，整体采用直通式筒体结构，一端为与3英寸管路匹配的连接接口，接口形式适配常用的液压管路连接标准，可以直接对接同规格的吸油软管或者硬管法兰，不需要额外做变径转接，减少了管路接头的数量，也就降低了吸油段漏气的风险——吸油管路的密封失效是液压泵吸空的常见诱因，减少接头数量本身就是可靠性设计的一部分。筒体内部的过滤元件采用大流通面积的折叠结构，在有限的筒身体积内尽可能扩大过滤介质的有效通流面积，降低油液穿过滤材时的流速，从而把通流阻力控制在液压泵允许的吸油阻力范围内，一般来说，齿轮泵、叶片泵的吸油口真空度不宜超过0.03MPa，柱塞泵的允许吸油阻力稍高，但也需要控制在合理区间，这款过滤器的通流设计就是围绕这个阻力阈值做的匹配。筒体的另一端采用快拆式端盖结构，不需要完全拆解管路就可以打开端盖取出滤芯做清洁或者更换，日常维护的操作门槛很低，适合工业现场的运维场景。

　　从外形尺寸与安装边界来看，这款3英寸规格的过滤器整体为圆柱形筒体结构，轴向长度与径向直径的比例经过优化，既保证了足够的滤芯安装空间，也不会因为轴向尺寸过长导致吸油管路的布置出现干涉。安装时需要注意，过滤器的安装位置要低于液压油箱的最低液位，保证停机状态下过滤器内部始终充满油液，避免泵启动时出现干摩擦；同时筒体的轴线尽量保持水平或者接口端略微向上倾斜，防止滤芯内部积聚空气，随着油液进入泵腔。在管路布置时，过滤器与泵吸油口之间的连接管路要尽量缩短，减少沿程阻力损失，管路的通径不能小于过滤器的接口通径，避免通流截面突变造成的局部阻力增大。另外在选型匹配时，这款3英寸规格的过滤器额定通流能力要对应匹配液压泵的最大流量，一般要预留1.5倍以上的通流余量，尤其是在低温环境下液压油粘度升高时，足够的通流余量可以避免冷启动时吸油阻力过大的问题。

　　在实际的液压站设计、液压设备改造场景中，这类吸入过滤器是必不可少的基础元件，很多现场出现的液压泵早期损坏故障，追根溯源都是吸油过滤环节缺失或者过滤器选型不当导致的。这款过滤器的结构设计充分考虑了现场安装、维护的实际需求，接口尺寸标准化，结构简单可靠，没有多余的复杂结构，既降低了制造成本，也减少了故障点，适合在各类采用液压传动的设备中使用，包括机床液压系统、工程机械液压系统、冶金设备液压站、橡塑机械液压系统等场景，只要是采用容积式液压泵作为动力源的液压系统，都可以在吸油段配置对应通径的该类过滤器，从源头把控油液清洁度，延长整个液压系统的元件使用寿命，降低设备的运维成本。
