离心式电机驱动鼓风送风设备结构

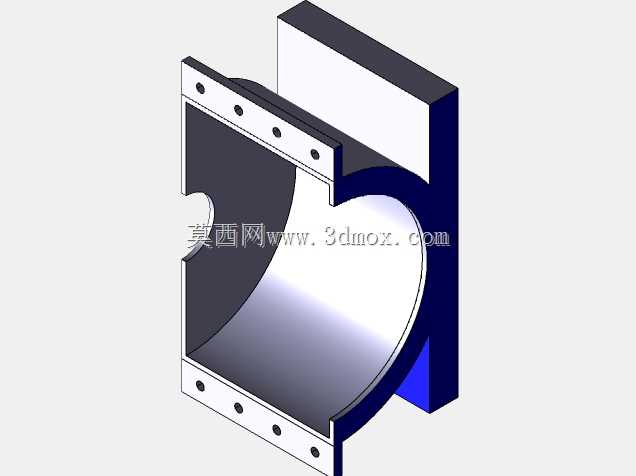

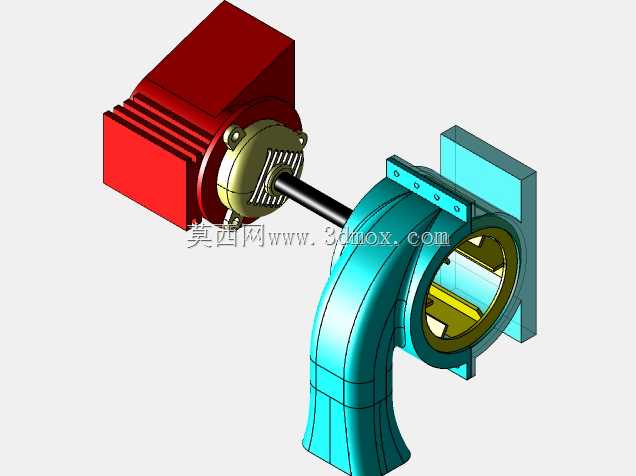

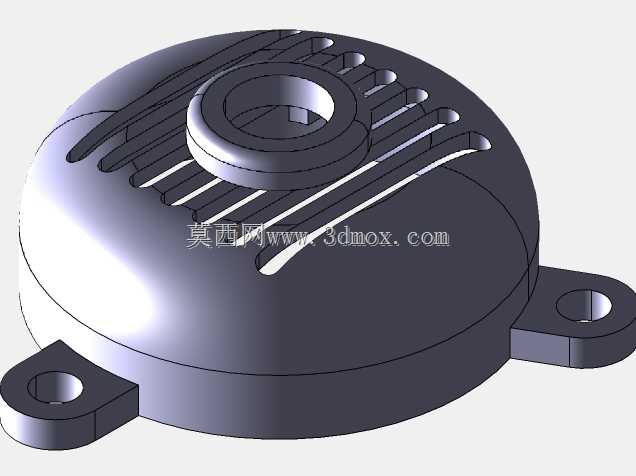

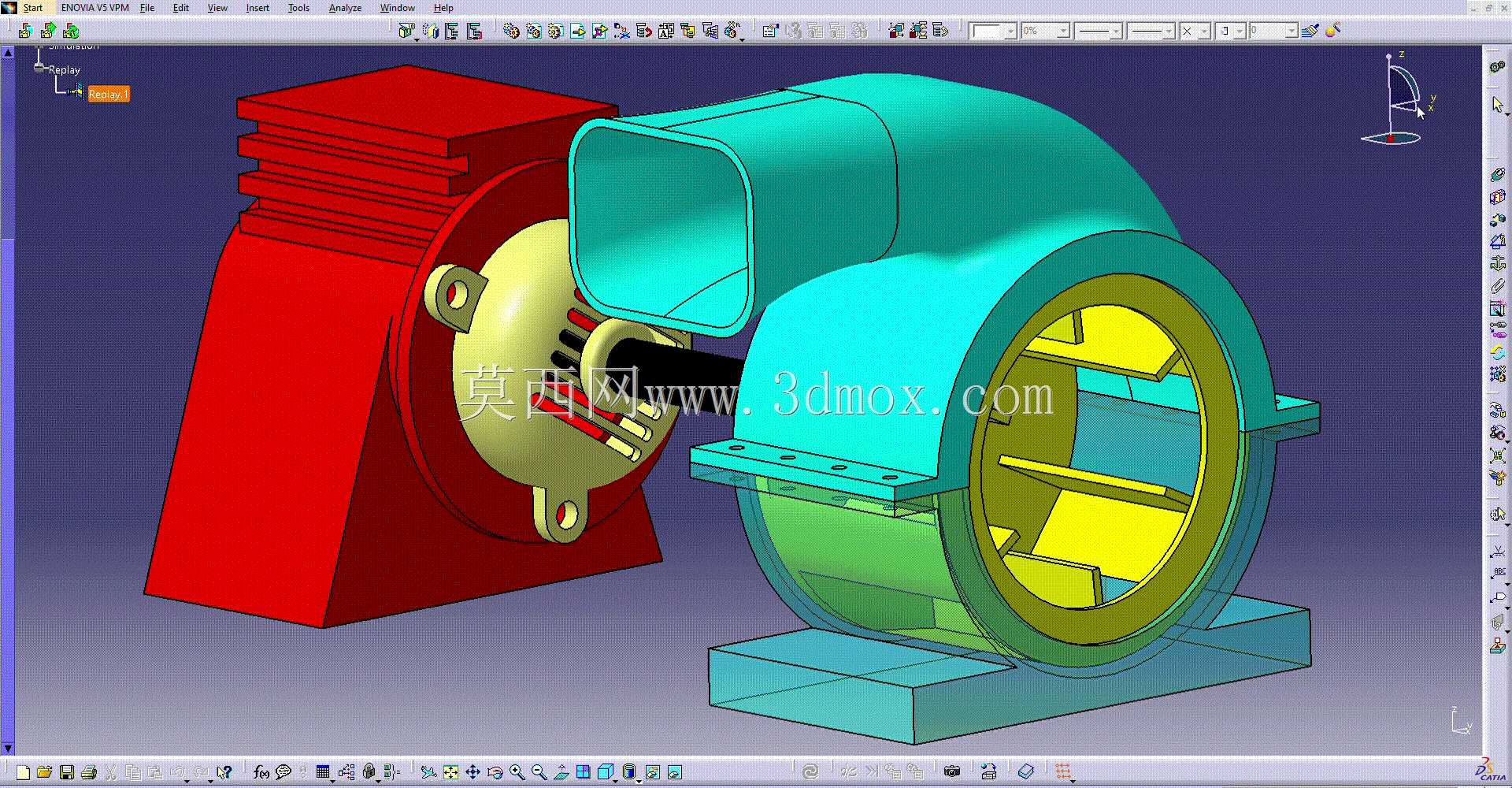

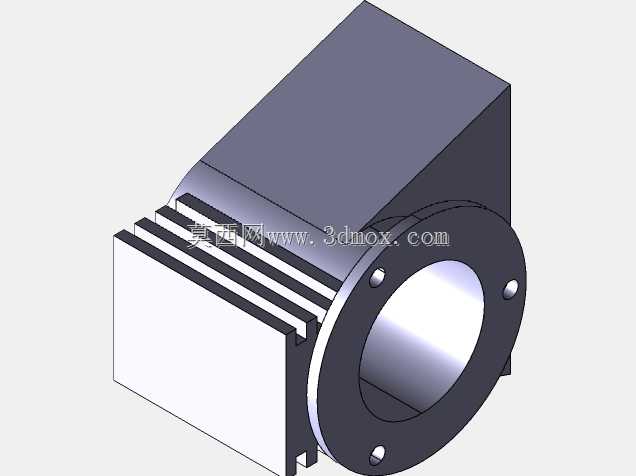

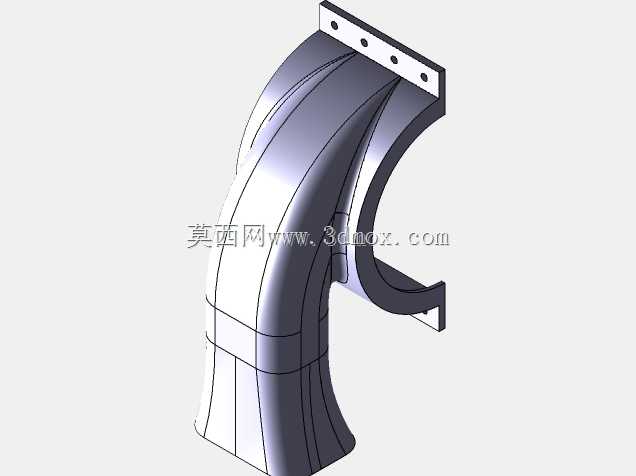

　　该结构为电机直驱式离心鼓风组件，常见于工业通风换气、设备散热送风、小型风道增压场景，也可配套小型除尘工位、实验台通风系统作为动力源使用，区别于皮带传动的鼓风结构，直驱设计省去了传动损耗，整体结构更紧凑，适配安装空间受限的设备集成场景。从结构设计逻辑来看，动力端采用散热筋式机壳结构，机壳外表面的平行凸起散热筋可增大与空气的接触面积，在电机持续运行过程中，通过表面对流带走绕组产生的热量，避免长时间高负载运行出现过热降效问题；动力输出端直接与离心风轮连接，省去了中间传动部件的间隙累积，运行时的动平衡表现更稳定，震动幅度控制更优。风壳部分采用蜗壳式流道设计，进风口设置在风轮轴向侧，出风口为方形法兰接口，可直接对接方形通风管道或设备送风接口，

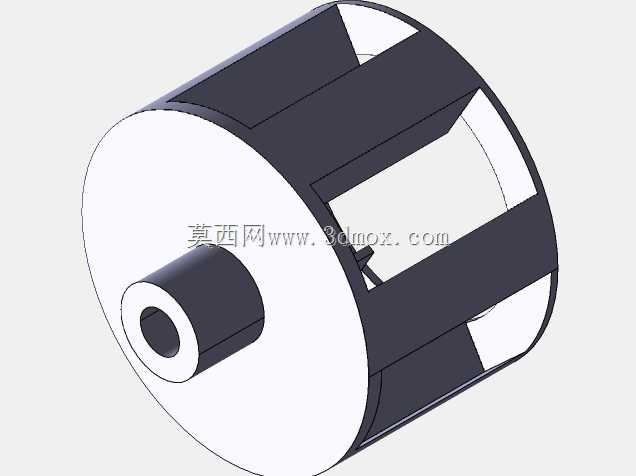

　　法兰面预留的安装孔位可配合密封垫实现硬连接，降低送风过程的漏风损失；风轮采用多叶片前倾式结构，叶片沿轮毂周向均匀分布，运行时可在较小的机身体积下获得更高的风压输出，适配短距离强送风的使用需求。安装边界方面，动力端底部与风壳底部均设置了独立的安装支座，支座上开有固定通孔，可通过螺栓直接固定在设备机架或安装基础上，两个支座的安装基准面共面，安装时无需额外调整同轴度，降低现场装配的调校难度；整体结构的外接接口仅包含出风口法兰与电机接线端，集成时无需额外改动主体结构，可直接作为标准动力模块嵌入各类需要送风的设备系统中。设计过程中对风壳与电机的连接位做了定位止口设计，可保证电机输出轴与风轮的同轴度公差控制在合理范围内，避免运行时风轮蹭到风壳内壁产生异响或磨损；风壳采用半剖可视化结构呈现时，可清晰看到内部流道的过渡曲面，曲面顺滑无突变，可降低气流在风壳内部的湍流损耗，提升送风效率。
