皮带传动低压离心风机结构设计

项目分类:风机 发布时间:2022-03-16 ID:575517
  • 皮带传动低压离心风机结构设计
  • 皮带传动低压离心风机结构设计
  • 皮带传动低压离心风机结构设计

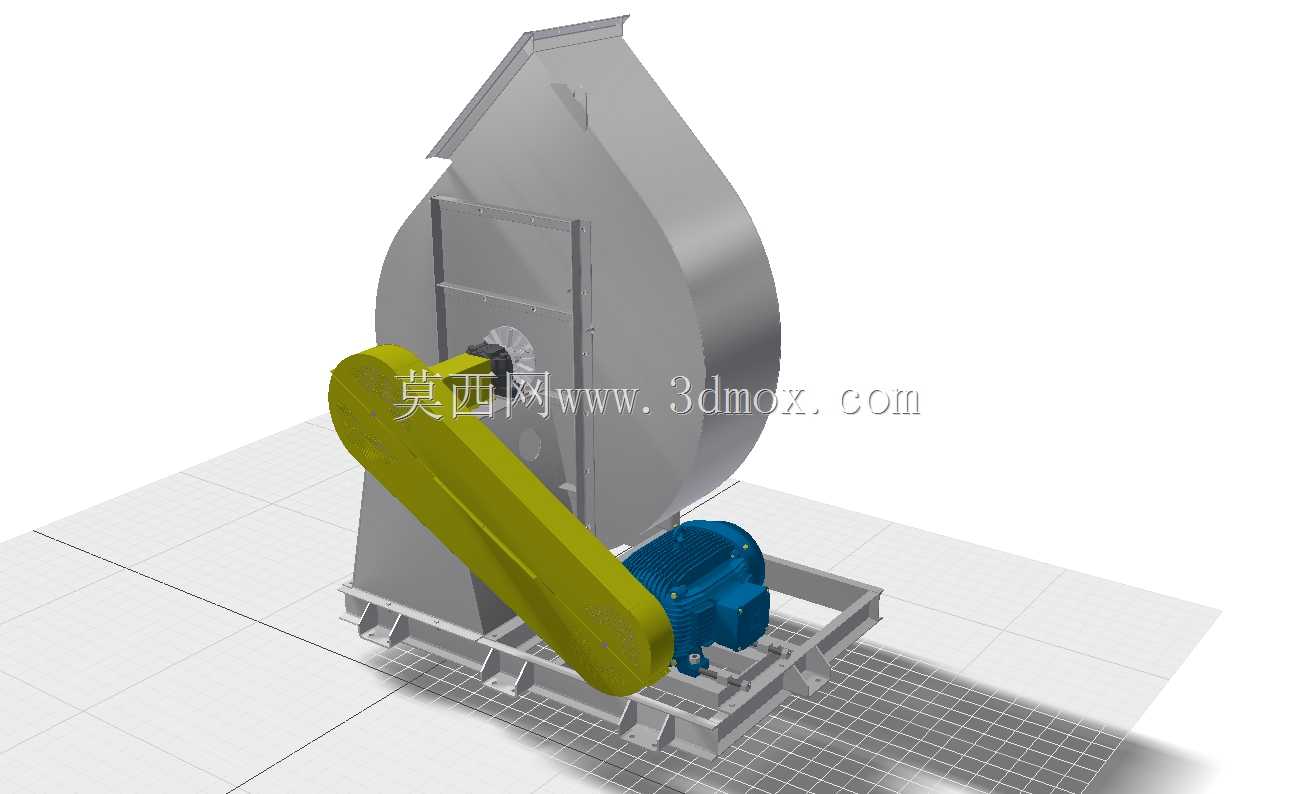

  这款低压离心风机的三维结构,主要面向车间工位送风、除尘系统预压送风、暖通空调管网低压段送风、工业设备散热排风这类对风压要求不高、但需要稳定大流量输送空气的场景,区别于高压离心风机适配的长距离管道输送、物料气力输送工况,低压款的流道设计更偏向降低风阻、提升通流效率,适配阻力损失在1000Pa以内的通风回路。从实际使用的角度看,这类风机常布置在车间侧墙支架、除尘设备进风端、空调机组混风段位置,安装时需要预留足够的检修空间,尤其是皮带传动侧的护罩拆卸空间、电机接线盒的操作空间,还有叶轮侧的检修门开启空间,避免后期维护时需要拆解周边管线。

  结构设计上,首先是蜗壳部分的型线,采用了对数螺旋线的拟合设计,蜗壳宽度从出风口到蜗舌位置逐步收窄,匹配叶轮出口的气流速度分布,减少气流在蜗壳内部的涡流损失,蜗壳的侧板采用折弯加焊接的结构,边缘做了翻边加强,避免运行时薄板产生共振噪音,蜗舌位置做了圆角过渡,降低叶轮扫过蜗舌时的气流脉动,这也是低压风机控制运行噪音的关键细节。叶轮采用后向直板叶片设计,相比前向叶片,后向叶轮的效率更高,运行工况点更稳定,不会出现随管网阻力变化流量陡降的问题,叶片和轮盘、轮盖的连接采用点焊加塞焊的组合方式,保证高速旋转时的结构强度,叶轮做了动平衡校正的结构预留,轮盘上设计了平衡块加装的卡槽位置,方便出厂前做动平衡调试。

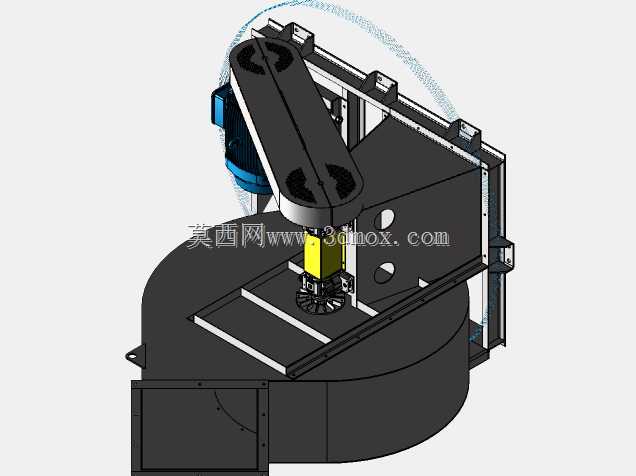

  传动部分采用皮带轮减速传动,而不是电机直联,这种设计的好处是可以根据实际需要的风压风量,灵活更换不同直径的皮带轮调整传动比,匹配不同转速的运行需求,同时皮带传动本身有一定的缓冲吸震能力,能降低电机运行的震动传递到蜗壳和风管,减少固体传声。皮带外侧设计了全封闭的冲压护罩,护罩上开了散热格栅,既保证皮带运行时的散热,又能避免杂物卷入传动副,也符合车间设备的安全防护要求,护罩采用快拆式的螺栓固定,日常检查皮带磨损、调整皮带张紧度的时候不需要完全拆解护罩。

  动力端采用标准的三相异步电机,电机安装在可调节的滑轨底座上,滑轨上设计了长条形的调节孔,通过调整螺栓可以改变电机和主轴的中心距,实现皮带张紧度的调整,不需要挪动风机主体的安装位置。整个风机的底座采用型钢焊接的框架结构,底部设计了地脚螺栓安装孔,孔位做了长圆孔设计,允许安装时有一定的位置偏差,降低现场安装的对位难度,底座上同时预留了减震器的安装位置,如果是安装在楼板或者支架上,可以加装弹簧减震器或者橡胶减震垫,阻断风机运行的震动传递到建筑结构。

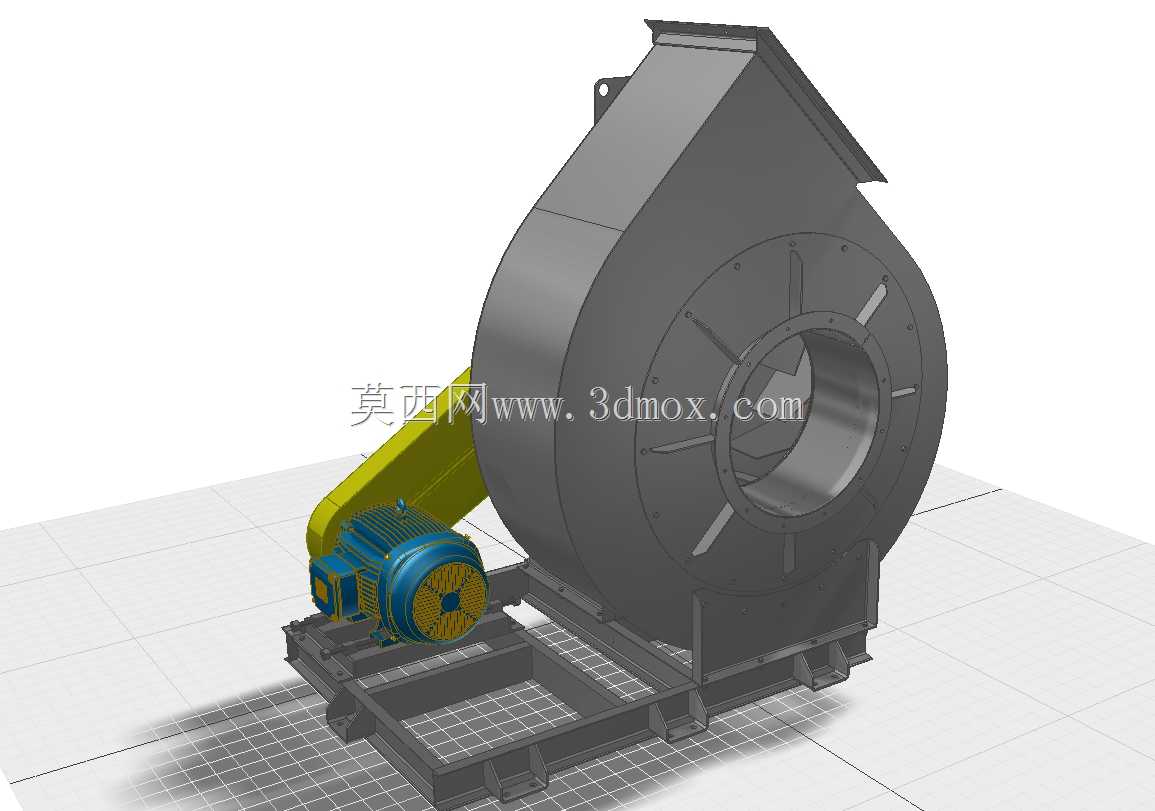

  安装边界方面,风机的进风口采用圆形法兰接口,方便对接软连接或者风管,出风口采用方形法兰,法兰上的螺栓孔按照通用通风管道的标准间距设计,能直接匹配市面上的常规通风管件,不需要额外做转接法兰。整机的重心落在底座框架的中心区域,吊装或者落地安装时不需要额外做配重平衡,进风口方向可以根据现场安装需求调整蜗壳的旋转角度,设计时预留了不同角度的蜗壳安装定位孔,适配不同的风管走向。日常维护的结构细节上,蜗壳侧面设计了可拆卸的检修门,不需要拆解风管就能清理叶轮上积附的粉尘,也能检查叶轮的磨损情况,轴承座采用外置式设计,加注润滑脂的时候不需要打开蜗壳,日常保养的操作空间充足。

  从建模的细节来看,所有的板材厚度都按照实际加工的尺寸预留,焊接位置预留了焊接收缩的余量,法兰的螺栓孔、底座的安装孔都做了同轴度的匹配,避免实际加工时出现孔位错位的问题,传动部分的皮带轮、皮带、轴承座都按照标准件的实际尺寸建模,装配时预留了合理的配合间隙,比如皮带轮和主轴的配合公差、轴承和轴承座的配合公差,都符合机械设计的通用规范,能直接导出工程图用于生产加工,也能用于通风系统的整体装配模拟,检查和周边管线、设备的干涉问题。
