三节式侧装滑动导轨结构设计

　　这款三节组合式滑动导轨，是面向中小载荷直线往复滑移场景开发的结构件，日常在工业设备抽屉、检测仪器滑移仓、小型自动化设备滑移工位、机柜抽拉模块上都能见到这类结构的应用，核心作用是为需要抽拉移位的部件提供平稳的直线运动导向与支撑，避免抽拉过程中出现卡滞、偏摆、下坠的问题。

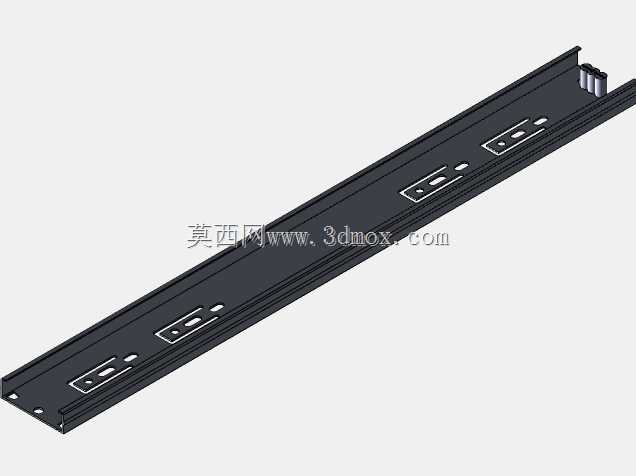

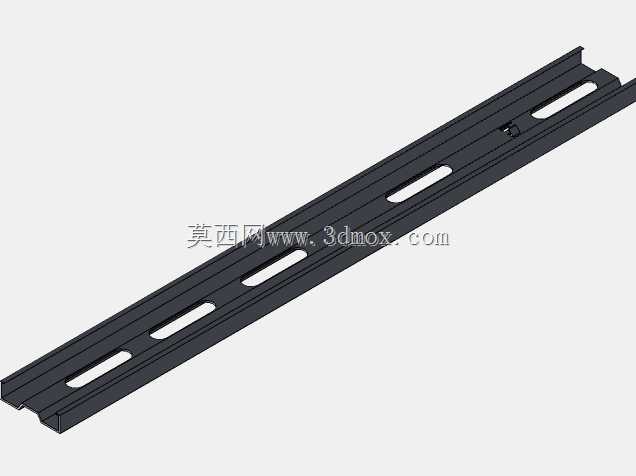

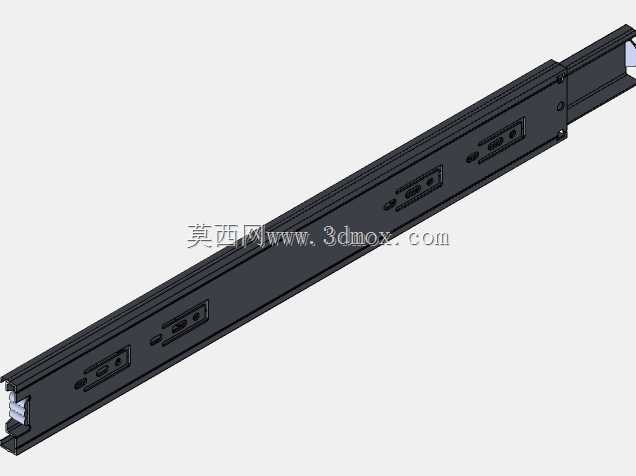

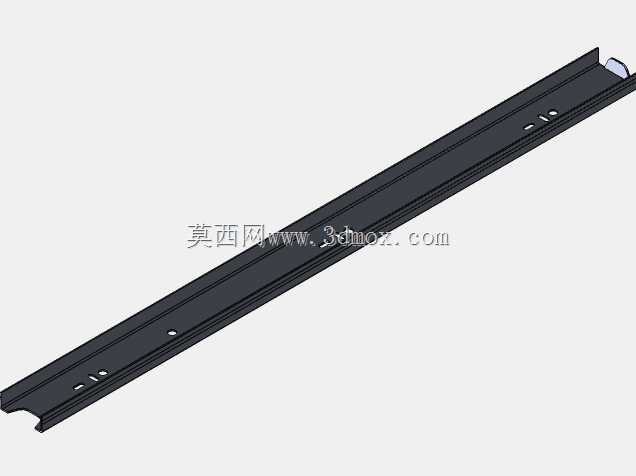

　　从结构组成来看，整套导轨由三个独立的型材部件嵌套组合而成，最外侧的固定轨用于安装在设备的固定机架上，中间的过渡轨承担行程扩展与载荷传递的作用，最内侧的动轨则直接连接需要抽拉的功能部件，三层嵌套的结构可以在收拢状态下保持较小的安装纵深，完全拉出时能获得远大于单节导轨长度的有效行程，适配安装空间有限但抽拉行程要求较大的使用场景。每一节型材的截面都经过滚压成型处理，配合内置的限位结构，能保证各节导轨在滑移过程中不会出现脱轨的情况，行程末端的限位块可以缓冲抽拉到极限位置时的冲击力，避免硬碰撞带来的结构变形。

　　设计过程中首先要考虑的是安装边界的适配性，这类侧装导轨的安装基准面为固定轨的外侧平面，安装时需要保证两侧导轨的平行度公差控制在合理范围内，否则会大幅增加滑移阻力，甚至出现运动卡滞。型材的壁厚选择需要匹配额定载荷要求，常规中小载荷场景下选用冷轧钢型材滚压成型即可满足强度要求，表面做发黑或者镀锌处理来提升防锈耐磨性能，适配工业车间、实验室等常规使用环境。导轨的截面滚道形状经过匹配设计，和内置的滚动元件配合能将滑动摩擦转化为滚动摩擦，大幅降低抽拉所需的作用力，即使是承载一定重量的部件，也能实现轻松顺畅的抽拉操作。

　　在实际选型应用时，需要先确认抽拉部件的总重量，对应选择合适厚度规格的导轨，同时要核对安装空间的宽度、深度尺寸，保证导轨收拢后不会和设备内部的其他部件产生干涉，完全拉出时动轨的连接面位置能满足抽拉部件的操作空间要求。安装孔位采用标准化的间距设计，方便现场安装时直接配打安装孔，不需要额外做复杂的适配加工。导轨两端的限位结构在设计时做了冗余强度校核，即使抽拉时施加稍大的冲击力，也不会出现限位失效导致导轨脱出的问题。

　　不同于重型设备使用的重载直线导轨，这类三节式抽拉导轨更侧重小空间内的长行程实现，结构紧凑安装便捷，不需要复杂的调试过程，安装完成后只需要做几次全程抽拉测试，确认无卡滞、无异响即可投入使用。日常维护也相对简单，定期在滚道位置涂抹少量润滑脂就能长期保持顺畅的滑移状态，适合在各类需要抽拉结构的工业设备、仪器柜体、自动化模组中作为标准导向部件使用，能有效简化设备的结构设计，减少非标导向结构的开发工作量，提升设备的装配效率与使用可靠性。在传感器安装类的滑移工位上，这类导轨可以带动传感器平稳移动到指定检测位置，保证检测过程中传感器的位置精度，不会因为导轨的间隙过大导致检测位置出现偏差，适配检测类仪器对运动平稳性的要求。
