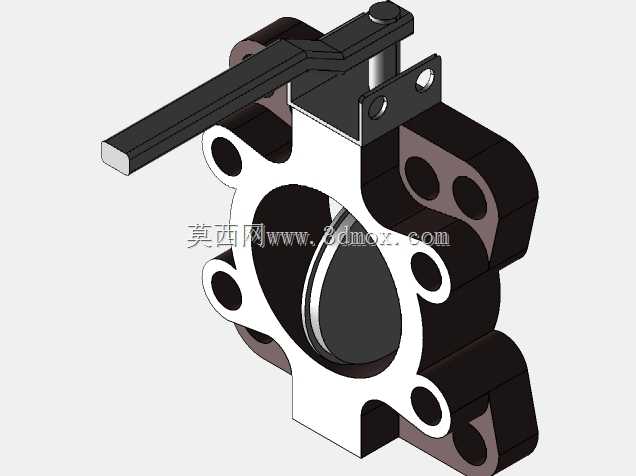

3英寸SAE连接手动法兰式蝶阀结构

　　在工程机械、重型液压设备的管路布设场景中，SAE标准法兰连接的阀件一直是高压工况下的首选连接形式，这款3英寸规格的法兰阀，正是针对中高压液压系统的通断控制需求开发的手动控制元件。从实际应用场景来看，这类阀件常被布置在液压泵站的出油口、执行元件的进油管路前端，或是需要频繁手动切断油路的检修支路中，相比螺纹连接的阀件，SAE法兰的连接形式能在30MPa以内的持续工作压力下保持可靠密封，不会因为管路振动、压力冲击出现连接松动渗漏的问题，尤其适合矿山设备、重型压机、行走机械这类作业环境振动大、压力波动频繁的液压系统。

　　从功能特性上看，这款阀采用手动杠杆式操作结构，操作手柄的力臂经过优化，操作人员无需借助辅助工具，仅靠手部力量就能完成油路的通断切换，手柄端部做了防滑的平直结构设计，戴劳保手套操作时也不会出现打滑脱手的情况。阀板采用对夹式密封结构，密封面的贴合精度经过结构校核，在全通径状态下的流阻损失远小于同通径的截止阀，不会对液压系统的流量输出造成额外损耗，适合大流量的液压回路使用。阀身上的安装孔位完全遵循SAE法兰的标准间距设计，不需要额外制作过渡连接板，就能直接和同规格的SAE法兰泵口、法兰管接头对接，安装时只需要在密封面加装对应规格的O型密封圈，按对角顺序拧紧固定螺栓即可完成装配，能大幅减少现场安装的配管工作量。

　　在设计思路上，这款阀的结构做了针对性的轻量化优化，阀体主体采用异形轮廓设计，在保证安装面强度、流道壁厚满足高压工况要求的前提下，去除了非受力区域的多余材料，相比同通径的方形法兰阀，整体重量降低了近两成，更适合在移动液压设备上使用，不会给设备增加过多的额外负载。操作手柄的转动限位结构直接集成在阀体上部的安装支架上，不需要额外加装限位挡块，手柄转动到全开或全关位置时会被刚性限位，不会出现操作过位导致密封面磨损的问题，同时限位位置的角度经过校准，全开状态下阀板和流道方向完全平行，能最大程度降低流阻，全关状态下阀板和密封面完全贴合，保证截断状态下的零泄漏。

　　从安装边界尺寸来看，这款阀的法兰端面到手柄末端的最大外伸尺寸经过严格控制，安装时不需要在阀件侧面预留过大的操作空间，即使是在管路排布密集的阀组区域，也能保证手柄有足够的转动操作空间。阀体两侧的法兰连接孔为通孔设计，固定螺栓可以从任意一侧穿入，适配不同方向的安装空间需求，不管是水平管路还是垂直管路都能顺利安装。阀杆部位采用双重密封结构，外层是防尘圈，能阻挡外界的灰尘、金属碎屑进入阀杆摩擦副，内层是耐压密封圈，能承受系统的工作压力，不会出现阀杆部位外渗漏的问题，日常使用中只需要定期在阀杆部位涂抹少量润滑脂，就能保证操作的顺畅性，不需要频繁拆解维护。

　　在实际选型适配时，需要注意这款阀的通径为3英寸，对应的额定流量适配范围在200-300L/min的液压回路，不要在超过额定流量的回路中使用，避免出现过大的压力损失导致系统发热。同时因为是手动操作结构，这款阀更适合不需要频繁自动切换、仅在检修、应急状态下操作的油路节点，如果是需要频繁自动控制的回路，还需要搭配对应的执行器改装结构。建模过程中对所有配合面的尺寸公差都做了对应标注，密封槽的尺寸、安装孔的位置度都符合SAE标准的公差要求，不管是用来做管路系统的布局干涉检查，还是直接用来做加工生产的结构参考，都能满足工程使用的精度要求，不会出现和标准SAE法兰对接不上的问题。
