小型履带式移动底盘结构设计方案

　　这款小型履带式行走底盘，主要面向狭小空间作业的巡检、勘探、轻载搬运类移动设备开发，可作为各类小型作业机器人的承载行走基座，适配室内外非硬化路面、低矮空间通行场景，比如厂区管道巡检、废墟搜救探测、农业垄间作业、仓储小件转运等工况，相比轮式行走结构，履带接地比压更小，在松软泥土、碎石路面、小坡度坡面都能获得足够附着力，不会轻易出现打滑陷车问题。

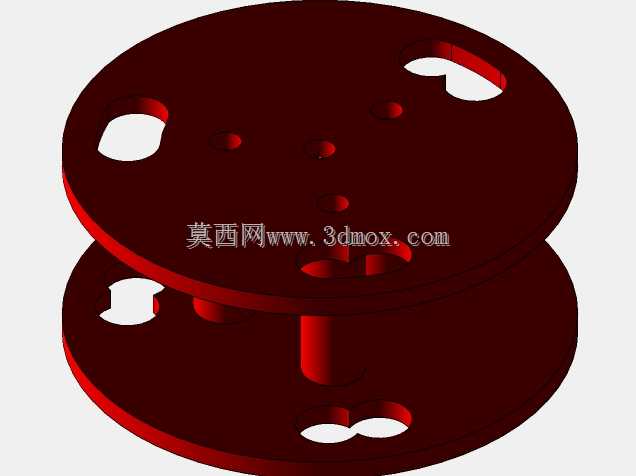

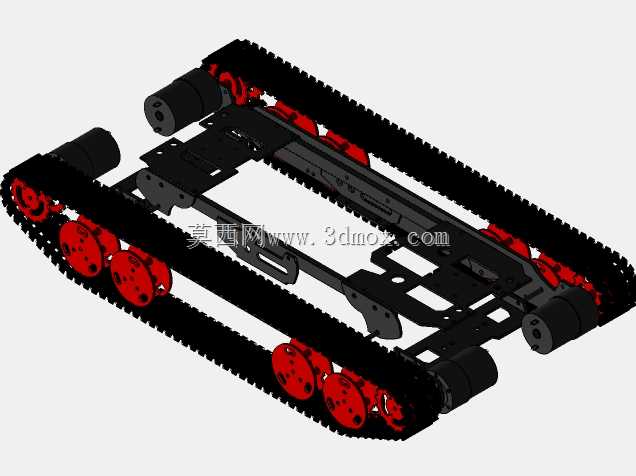

　　从结构设计逻辑来看，整个底盘采用双侧对称布局，两侧各配置一套独立的驱动单元，驱动电机直接集成在驱动轮内部，省去了额外的传动链条或齿轮组，既压缩了整体安装空间，也减少了传动环节的功率损耗，后期维护时只需单独拆卸单侧驱动模块即可完成检修，不需要拆解整个底盘结构。负重轮采用多轮组排布，每侧履带搭配四个红色负重轮，负重轮通过独立的摆臂结构与主车架连接，能够在经过不平整路面时随地形上下浮动，保证履带始终与地面保持足够接触面积，避免局部应力集中导致履带脱轨或者负重轮过载损坏。

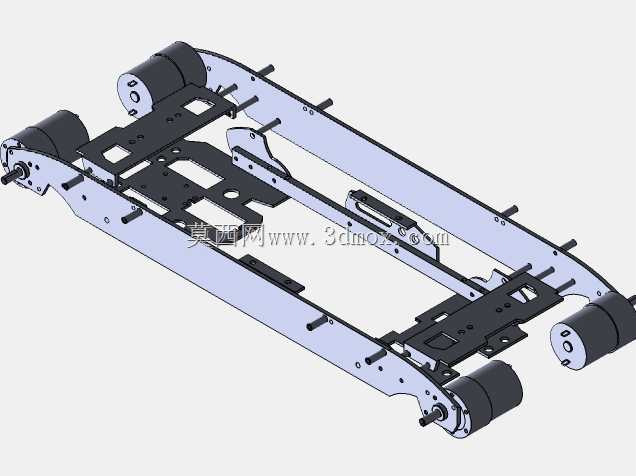

　　主车架采用钣金拼接式结构，中间预留了多层安装位，上层平面可以直接固定控制主板、电池组、作业执行机构，下层空间预留了走线槽位，所有电气线路都可以沿着车架内部的空腔排布，不会外露被履带卷入或者被路面障碍物剐蹭。车架两侧的履带安装座做了可调节设计，通过调整安装座的前后位置就能改变履带的张紧度，不需要额外加装张紧轮，装配时只需松开固定螺栓，调整到位后重新锁死即可完成张紧作业，日常维护调整的操作门槛很低。

　　从安装边界来看，整个底盘的宽度控制在常规小型作业设备的适配范围内，长度方向预留了前后拓展接口，可以根据实际需求加装前置避障传感器支架、后置储物托架或者辅助支撑轮，高度方向因为驱动单元采用侧置布局，整体重心压得很低，在30度以内的坡面行驶时不会轻易发生侧翻。履带采用橡胶材质，接地段做了防滑齿纹设计，在硬化路面行驶时不会损伤地面，同时橡胶材质本身具备一定减震效果，能够过滤路面传递上来的小幅振动，保护车架上搭载的精密电子元件。

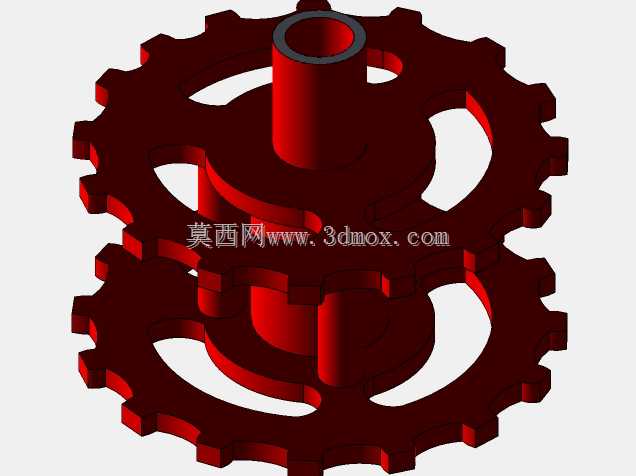

　　设计过程中特意做了模块化拆分，整个底盘可以拆解为车架主体、左侧履带总成、右侧履带总成、驱动电机四个大模块，每个模块之间的连接都采用标准紧固件，不需要特殊定制工具就能完成拆装。负重轮的轮缘做了凸起限位结构，刚好卡在履带内侧的导向槽内，行驶过程中履带不会发生横向窜动，即使做原地转向动作，履带也能保持在正确的啮合位置，不会出现脱轨故障。驱动轮的齿形和履带内侧的啮合孔做了匹配设计，啮合间隙控制在合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致卡滞磨损。

　　在载荷适配方面，这个底盘的主车架采用厚度适中的钢板折弯焊接而成，静态承载能力可以满足多数小型作业设备的重量需求，行驶过程中因为负重轮均匀分布载荷，单个负重轮承受的压力被分散到整个接地面积上，长时间承载行驶也不会出现车架变形或者负重轮轴弯曲的问题。双侧独立驱动的设计让底盘可以实现原地零半径转向，在狭窄的巷道、货架之间的通道里都能灵活转向，不需要预留太大的转弯空间，这一点对于仓储内部巡检、狭小空间探测类的应用场景非常实用。

　　另外在细节设计上，所有轮组的转轴位置都预留了润滑注油孔，日常保养时不需要拆解轮组就能直接加注润滑脂，延长轮组的使用寿命。车架的边角位置都做了圆角处理，避免装配和维护过程中尖锐边角划伤操作人员，同时也能减少行驶过程中边角剐蹭障碍物导致的结构变形。整个底盘的外露结构件都做了发黑防锈处理，在潮湿环境下作业也不会轻易生锈，能够适应户外多变的作业环境。
