TO-3金属封装NPN功率晶体管三维结构

　　在工业电源、线性功放、大功率驱动类电路的结构设计环节，功率半导体器件的三维建模精度，直接影响整机布局的散热效率、安装可靠性与后期维护便捷性，这款TO-3金属外壳封装的NPN硅外延晶体管，是早年大功率电路设计中应用范围极广的经典器件，其结构设计完全围绕大功率工况下的散热、绝缘、引脚连接可靠性展开。

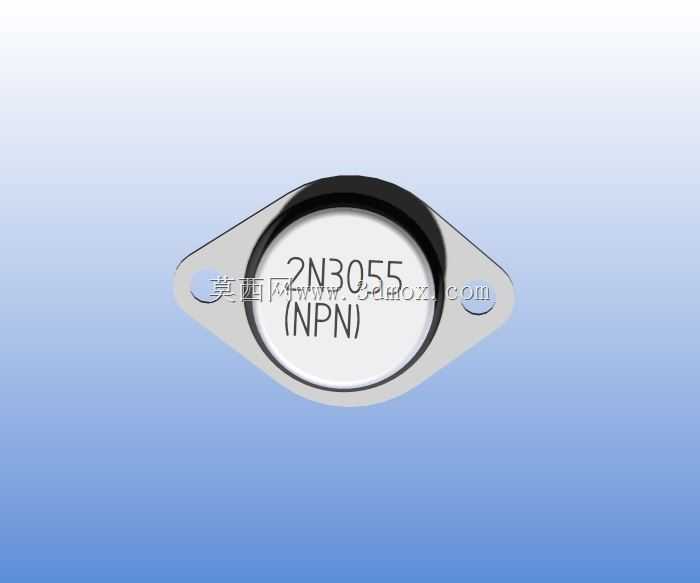

　　从实际应用场景来看，这类器件常出现在线性稳压电源的串联调整级、大功率音频放大器的输出级、低压大电流开关电路、工业设备的功率驱动回路中，部分早期的电机调速、蓄电池充电设备里也能见到它的身影。不同于小功率塑封晶体管，TO-3封装的器件本身就依托金属外壳实现主要散热路径，因此建模时首先要还原的就是其菱形法兰安装面的结构特征：法兰两侧的安装孔位中心距、孔径尺寸完全匹配行业通用的TO-3散热片安装标准，安装面的平面度特征也需要在模型中体现，实际装配时该面需要均匀涂抹导热硅脂后与散热片紧密贴合，若模型中安装面的边界尺寸、孔位偏差超过0.1mm，就会导致实际装配时螺丝无法对位，或者器件与散热片之间出现缝隙，大幅提升热阻，引发器件过热烧毁的风险。

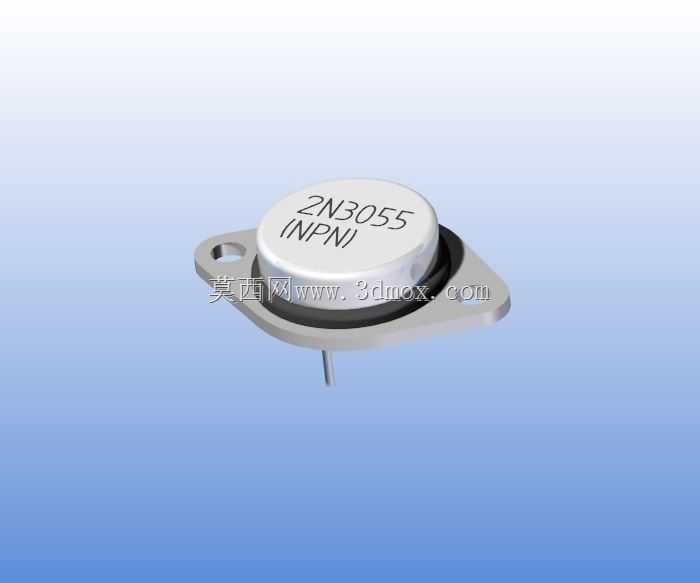

　　器件的核心封装主体为圆形金属帽结构，金属帽与菱形法兰采用压封工艺实现密封，建模时需要还原金属帽与法兰衔接处的台阶特征，该位置是封装密封的关键结构，实际生产中该区域的尺寸公差直接影响器件的气密性，在潮湿、多粉尘的工业工况下，气密性不足会导致内部芯片受潮失效。金属帽顶面的标识区域做了轻微的凹陷处理，用于印刷器件型号、极性标识，模型中还原该特征可以方便后续生成工程图时直接映射标识内容，不需要额外做贴图处理。

　　引脚部分的设计同样需要结合实际装配需求考量，TO-3封装的两个主引脚从法兰底部的绝缘封装区域引出，引脚的直径、伸出长度、引脚间距完全符合JEDEC标准，建模时需要注意引脚根部与法兰绝缘层的衔接结构，该位置是引脚受力的薄弱点，实际装配时引脚弯折不能超过根部2mm范围，否则容易出现引脚断裂、封装漏气的问题。此外法兰本身作为集电极的引出端，这一结构特征也需要在模型的装配关系中明确，设计PCB时需要在对应位置预留绝缘衬垫的安装空间，避免法兰与散热片、PCB接地层直接导通引发电路短路。

　　从设计思路的角度看，这类经典功率器件的三维建模不需要做冗余的艺术化处理，所有结构特征都要服务于工程装配需求：比如法兰边缘的圆角处理，是为了避免安装时锐角划伤操作人员、划破绝缘导热片；金属帽顶部的圆弧过渡，是为了提升封装的机械强度，在受到外力挤压时不容易出现变形凹陷；引脚的末端做了轻微的倒角处理，方便装配时快速插入PCB的安装孔位。在做整机布局建模时，还需要在器件周围预留足够的安全间隙：器件上方要预留至少5mm的空间避免与其他元件触碰，安装孔位周围3mm范围内不能布置其他过高的元件，方便螺丝的紧固操作，散热片侧要预留足够的风道空间，保证空气流通带走热量。

　　对于结构设计从业者而言，这类标准封装器件的模型精度，直接决定了整机BOM匹配、装配干涉检查的可靠性，建模时不能只做外观的形似，必须严格对应器件手册中的安装尺寸、边界轮廓，把每个影响装配的细节特征还原到位，才能在后续的结构评审、样机装配环节减少不必要的改模、返工问题。尤其是在做复古功放、老款工业电源的复刻设计时，这类经典器件的结构还原度还会影响整机的外观质感，金属外壳的质感、法兰的安装细节都需要和真实器件保持一致，才能满足设计需求。
