Nema23步进电机结构设计

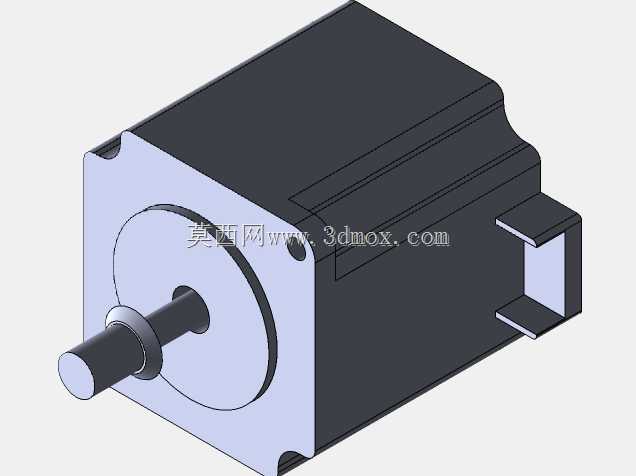

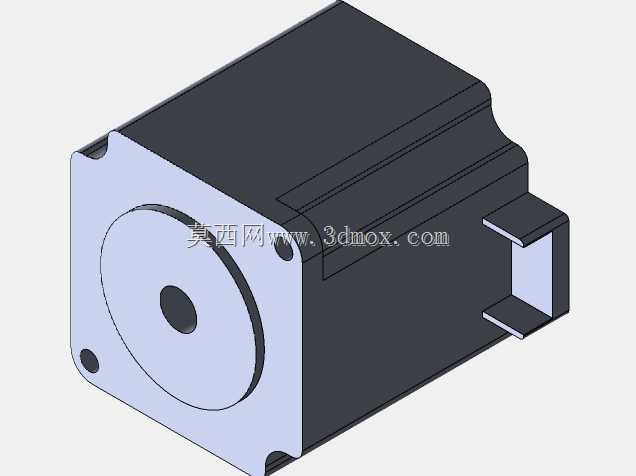

在自动化设备的运动控制环节里，这类57规格的步进电机是中小负载传动场景里的常用动力源，常见于小型数控雕刻机的进给轴驱动、3D打印设备的运动轴传动、桌面型点胶机的位移驱动，还有部分小型包装设备的送料机构动力输出，适配需要精准开环位置控制、成本控制要求较高的工位，相比伺服驱动方案，它不需要额外的编码器反馈回路，接线与调试门槛更低，适合对位置精度要求在0.1毫米级别的常规传动场景。从结构设计来看，这个模型完整还原了Nema23标准电机的安装边界，前端法兰的安装孔位严格遵循Nema23的安装规范，孔距为57毫米见方，输出轴的直径、轴伸长度都符合行业通用尺寸，设计时预留了后端接线盒的出线空间，接线端子的排布位置避开了安装干涉区域，不管是侧面安装还是法兰端面安装，都不会出现接线与安装支架磕碰的问题。电机本体的外壳采用方形散热筋结构，相比圆形外壳，方形结构在安装时更容易定位，不需要额外加工防转面，外壳表面的散热筋可以增加与空气的接触面积，在电机持续运行时提升自然散热效率，避免长时间低速大扭矩输出时出现过热退磁的问题。输出轴端设计有D型切削面，配套同步轮、联轴器时可以直接通过顶丝锁紧在D型面上，不需要额外加工键槽，降低配套传动件的加工成本，同时能保证传动时的周向固定可靠性，避免高速启停时出现轴与传动件打滑的问题。设计建模过程中，优先保证安装尺寸的准确性，所有配合面的公差都按照常规机械设计的间隙配合要求预留，前端盖与本体的配合止口尺寸严格对齐，保证装配时前后轴承的同轴度，减少电机运行时的径向跳动，降低运行噪音。后端的出线座做了凸台结构，安装航空插头或者接线端子排时，有足够的平面支撑，避免接线时受力拉扯导致内部绕组接线断裂。这类电机的安装边界需要重点注意，本体的长度对应不同的扭矩规格，这个模型对应的是常规机身长度的规格，选型时需要核对安装空间的深度，避免出现电机尾部与设备内部其他部件干涉的问题，同时输出轴的轴伸长度要匹配所搭配的联轴器或者同步轮的轮毂长度，保证轴端不会顶到传动件内部，也不会因为插入深度不足导致传动连接失效。在做设备结构布局时，这类方形电机可以直接利用侧面的安装孔固定在L型安装支架上，不需要额外设计抱紧结构，能大幅简化安装支架的加工难度，缩短设备的装配周期。
