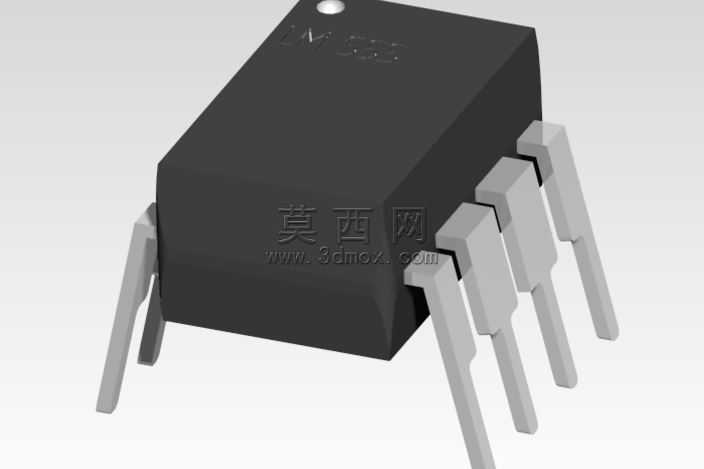

直插八引脚LM555时基集成电路三维建模

本作品为直插封装LM555时基集成电路的三维建模成果，建模过程以真实DIP-8封装的LM555芯片实物尺寸为基准，严格遵循工业级电子元件建模规范完成全流程制作。建模阶段首先梳理芯片的结构组成，将整体拆分为黑色环氧塑封本体、八根金属引出引脚、本体顶面标识区域三个核心模块，采用多边形建模方式逐步塑型：塑封本体部分精准还原工业量产塑封芯片的边角微倒角特征，避免生硬直角带来的失真感，本体顶面的圆形定位标记、刻印字符区域都按照实物比例预留对应结构，保证外观细节的还原度；引脚部分按照DIP封装的标准引脚间距、引脚弯折弧度、引脚截面尺寸进行制作，每根引脚的伸出长度、弯折角度都与实物保持一致，同时还原引脚金属表面的细微拔模斜度，贴合真实冲压引脚的成型特征。材质与渲染阶段针对不同部件的物理特性调配材质参数：塑封本体采用哑光黑色环氧材质，添加细微的颗粒质感与极低的反光度，还原环氧塑封料的真实触感与视觉效果；金属引脚采用镀锡铜合金材质，设置适度的金属反射与轻微的表面粗糙度，模拟量产芯片引脚的半哑光金属质感，避免过度镜面反射带来的虚假感；顶面标识区域采用浅灰色刻印材质，与黑色本体形成自然的色差，还原激光刻印标识的视觉效果。灯光设置采用柔和的三点布光方案，主光源模拟室内自然光从侧上方照射，勾勒出芯片的整体轮廓与引脚的立体层次，辅光源补充暗部细节避免阴影死黑，顶光专门突出本体顶面的标识与定位点特征，渲染输出的效果清晰展现芯片的结构细节，可用于电子电路教学演示、PCB装配仿真、电子类产品宣传素材制作等场景。建模过程中严格把控各部件的装配公差，引脚与塑封本体的衔接处做自然的过渡处理，无穿模、缝隙错位等问题，整体模型拓扑结构规整，面数分配合理，在保证细节精度的同时兼顾模型的轻量化，可适配不同的三维应用场景需求。
