G型木工夹持固定夹具三维设计

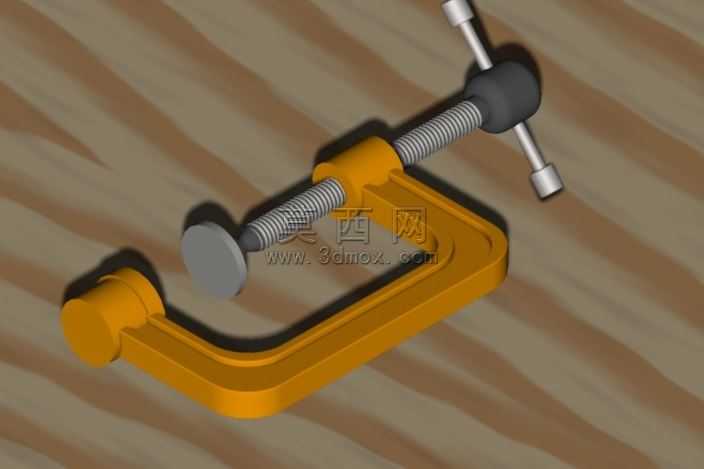

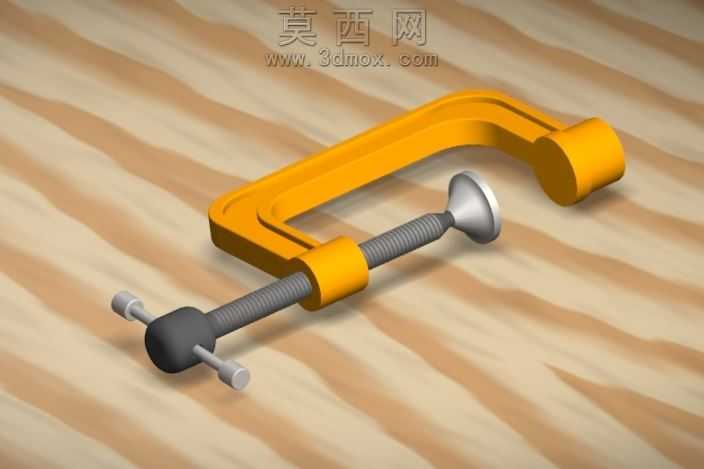

本作品为G型夹持夹具的三维建模设计，整体采用Solid Edge完成全参数化建模，通过真实渲染还原实物的材质质感与使用场景。建模过程中首先搭建整体框架结构，C型夹臂作为核心承载部件，采用等壁厚弯弧结构设计，建模时通过扫掠特征生成连续的弧形臂身，两端分别设置固定压头座与螺杆导向套，保证结构受力均匀，避免夹持作业时出现应力集中导致的臂身变形。螺杆传动部分采用梯形螺纹建模，通过螺旋扫描特征生成完整的螺纹牙型，匹配导向套的内螺纹结构，可实现顺畅的旋进旋出动作，螺杆末端设计有可转动的压盘，压盘与螺杆端部采用旋转配合约束，夹持时压盘可贴合工件表面，不会随螺杆转动刮伤工件表面。螺杆尾端设计有T型转动手柄，通过十字交叉结构与螺杆尾端连接，符合手动施力的人机工程设计，转动时可借助杠杆力轻松实现大夹紧力的施加。材质渲染方面，夹臂、导向套、压盘、手柄均采用喷塑橘黄色金属材质，设置合适的粗糙度与金属度参数，还原工业五金件的哑光漆面质感；螺杆部分采用镀锌钢材材质，添加细微的螺纹反光效果与表面轻微磨砂质感，还原金属加工件的真实触感；固定压头与手柄握持端采用黑色橡胶材质，设置较低的反光度与较高的粗糙度，模拟防滑橡胶的触感。场景搭建采用木纹工作台作为承载面，添加柔和的环境漫反射光与定向主光源，投射出自然柔和的阴影，突出夹具的立体结构与轮廓。设计思路上充分考虑手动夹具的实用属性，整体结构无冗余部件，所有活动部件均设置合理的装配间隙，模拟真实产品的活动自由度，既保证了模型的外观还原度，也可用于装配干涉检查、运动仿真演示，可作为五金工具设计参考、木工装配场景素材使用，完整还原了日常手动G型夹的全部结构细节，从夹臂的弧度曲率到螺纹的牙距参数，都参考实物尺寸进行等比例建模，保证模型比例协调，结构符合真实产品的生产制造逻辑。
