工业气体过滤滑行装置三维设计

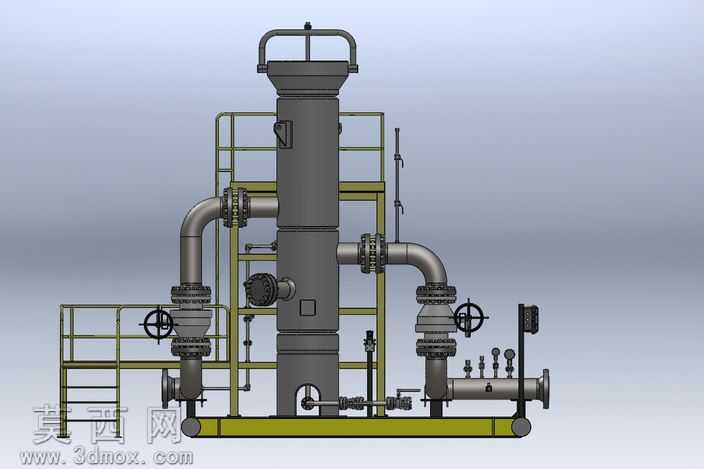

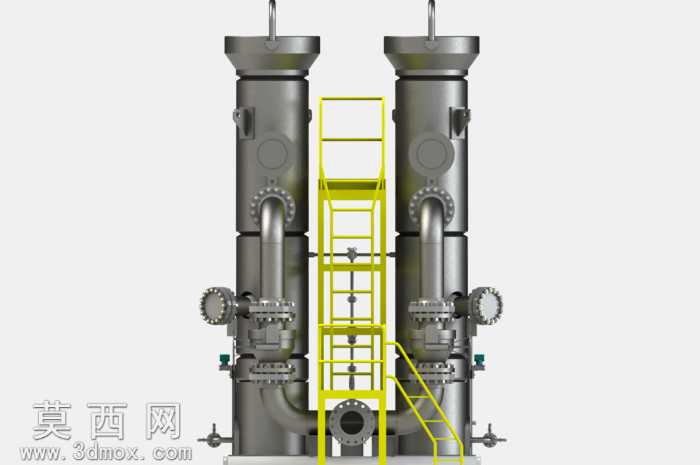

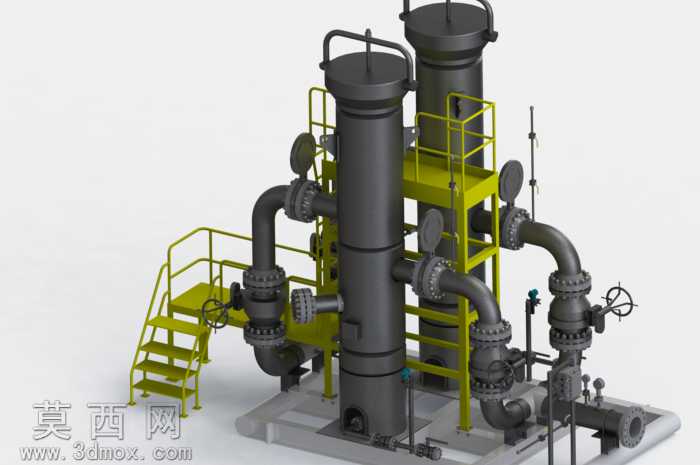

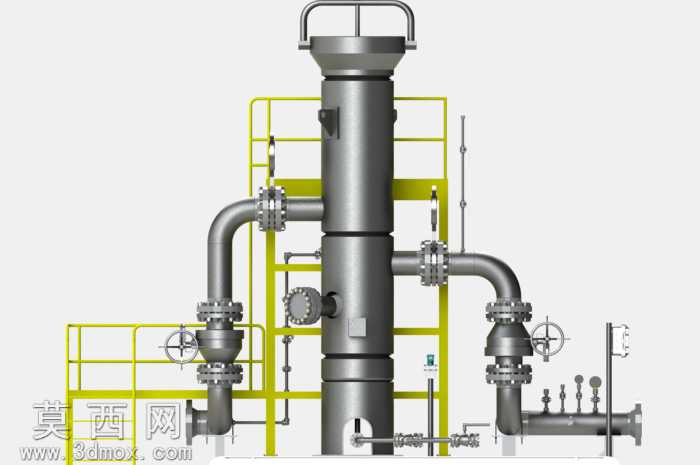

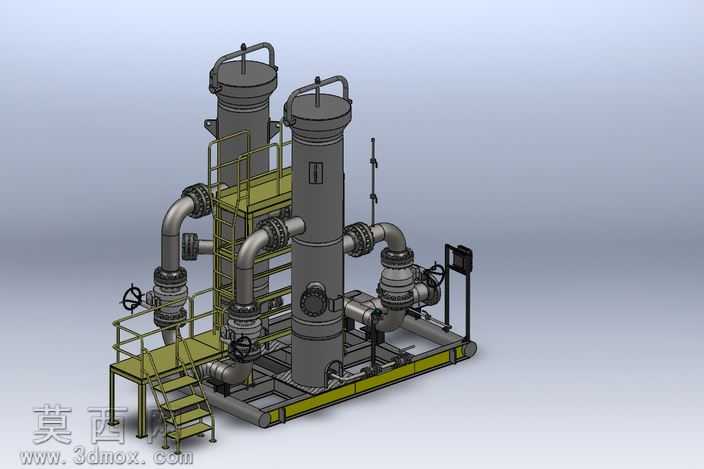

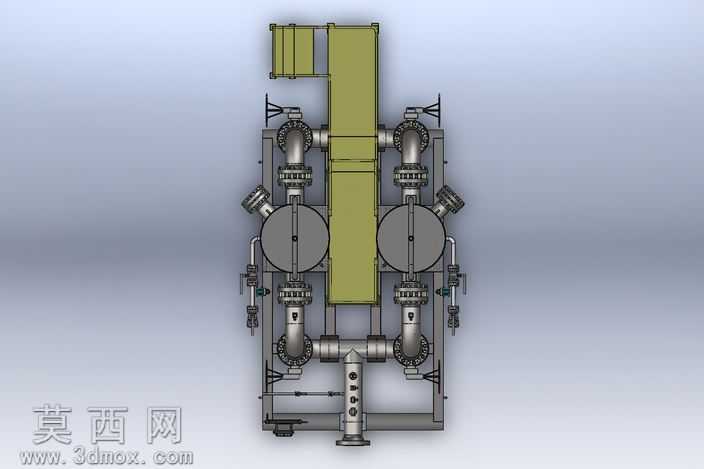

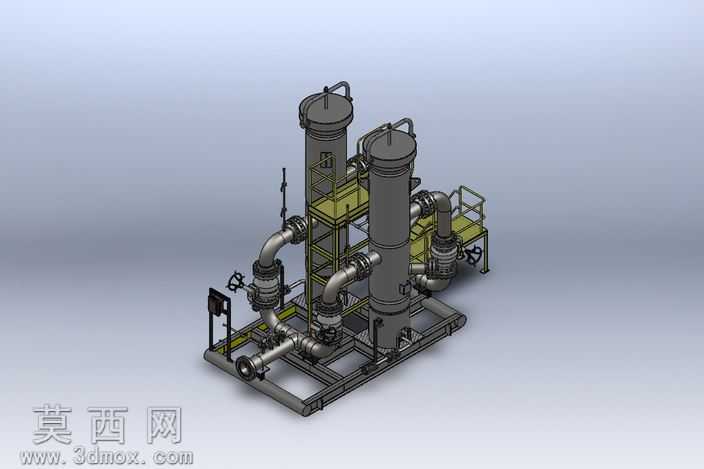

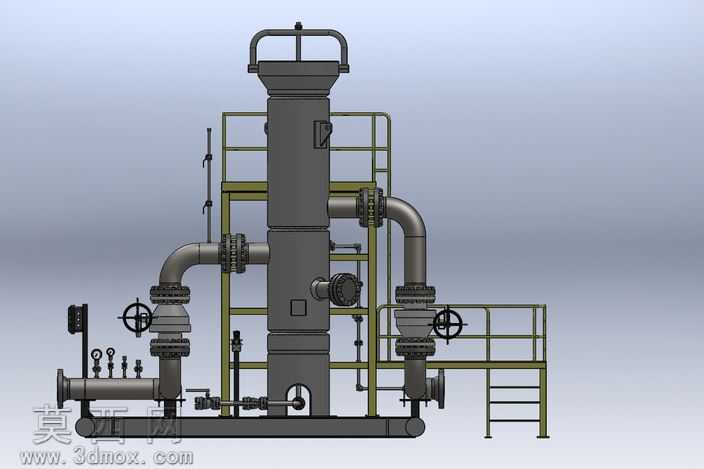

本作品为工业气体过滤滑行装置的三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照工业实际生产尺寸进行1:1还原，可直接用于方案展示、结构校核与生产参考。建模过程中首先对装置的整体布局进行规划，确定双立式过滤罐体为核心承载结构，配套设计了连通管道、操作平台、爬梯、阀门组件与附属仪表的排布位置，确保整体结构符合化工类气体过滤设备的安装与操作规范。材质渲染阶段，针对罐体与管道采用哑光深灰金属材质模拟工业碳钢的真实质感，对操作平台、护栏与爬梯采用亮黄色工业防护漆材质还原现场设备的安全标识配色，阀门手轮、仪表表盘等细节部件分别采用黑色工程塑料、玻璃镜面等对应材质进行渲染，最终呈现的效果图还原度高，能够清晰展现设备的外观细节与结构层次。结构设计上，双过滤罐体采用立式承压结构设计，罐体顶部设置快开式检修封头，配套吊耳结构便于后期滤芯更换与内部检修；罐体之间通过大口径工业管道连通，管道连接处全部采用法兰连接结构，配套密封垫片与螺栓组的完整建模，确保管道连接的密封性表现符合气体输送的承压要求；管道上依次设置了手动球阀、压力表、放空阀等组件，可实现过滤流程的压力监测、流量调节与应急放空操作；侧面设置的黄色操作平台采用防滑花纹钢板建模，配套双侧护栏与斜向爬梯，爬梯踏步做防滑纹理处理，平台高度对应阀门与仪表的操作位置，满足日常运维的操作空间需求；设备底部设置一体式安装底座，预留地脚螺栓安装孔位，可直接与现场基础进行固定安装。设计过程中充分考虑了工业现场的使用需求，整体采用撬装式滑行结构设计，所有组件集成在同一底座之上，便于设备的整体运输与现场快速安装，无需额外进行复杂的现场管路拼接，能够有效缩短项目的安装调试周期。建模时对所有运动部件做了装配约束验证，阀门手轮可实现模拟转动，爬梯与护栏的连接结构均做了加强筋处理，确保结构强度符合工业安全标准，整体模型无干涉错面问题，结构逻辑清晰，可拆解为独立零部件用于工程出图与物料统计。
