塑料注射成型模具型腔结构设计

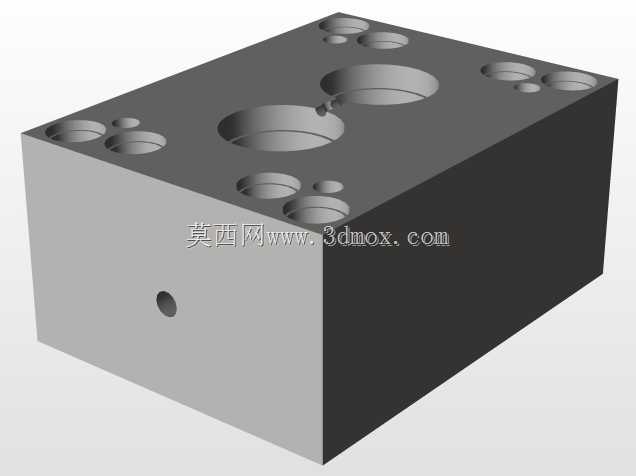

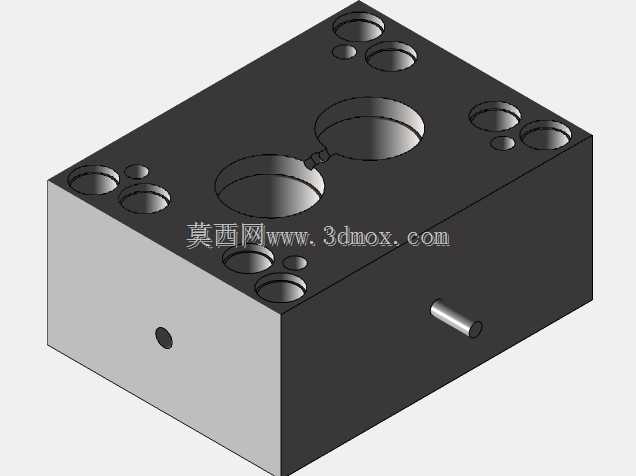

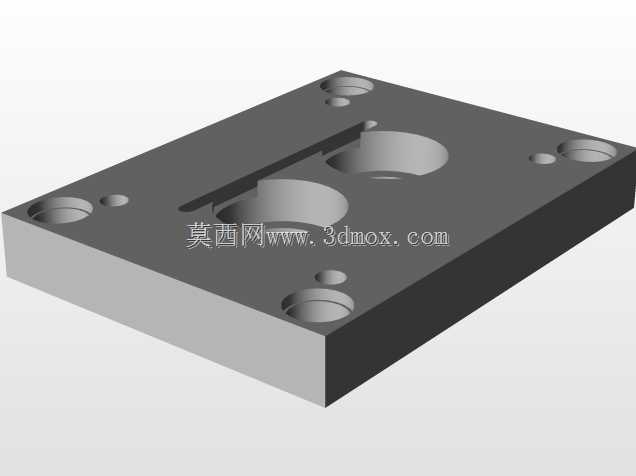

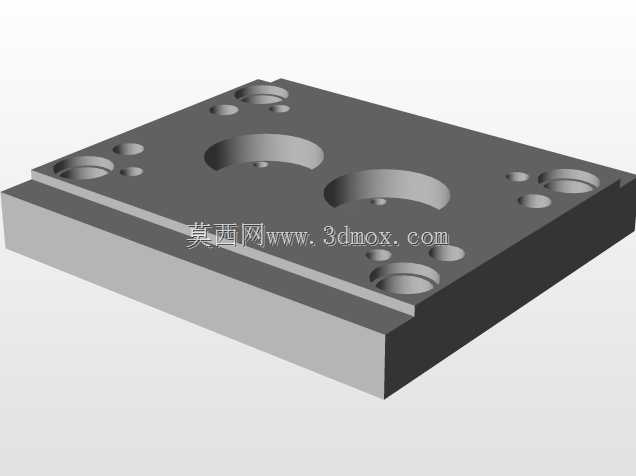

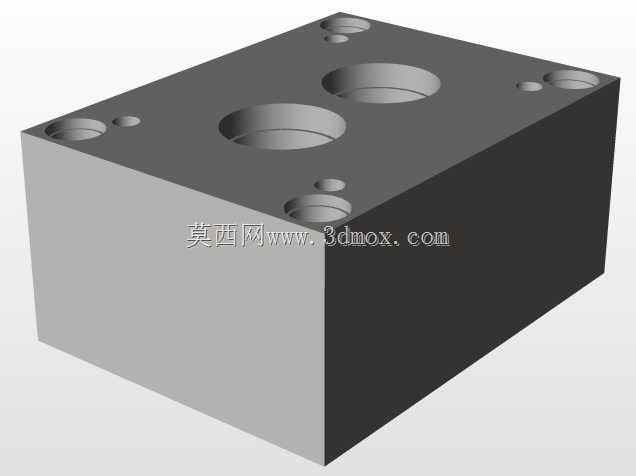

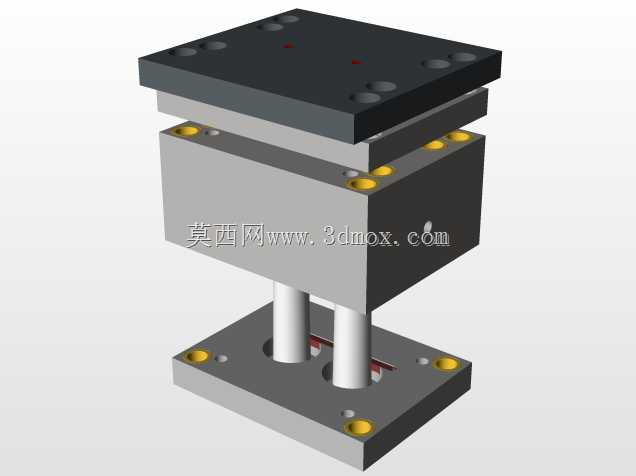

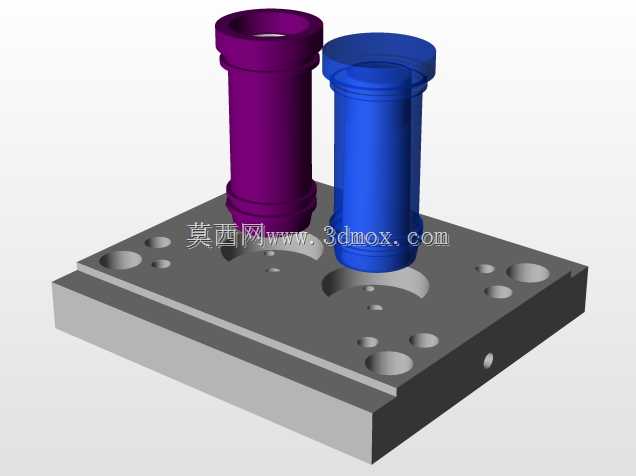

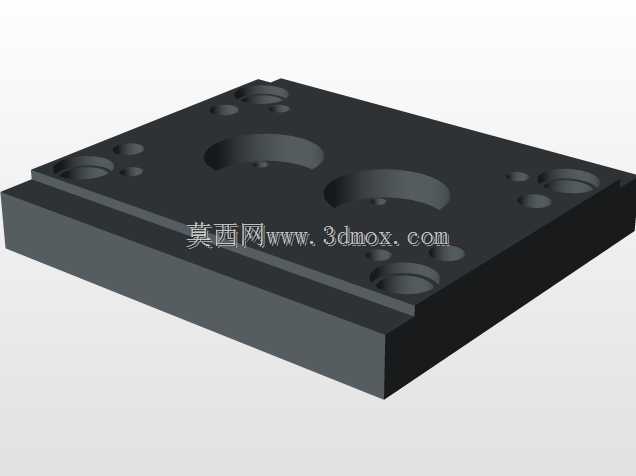

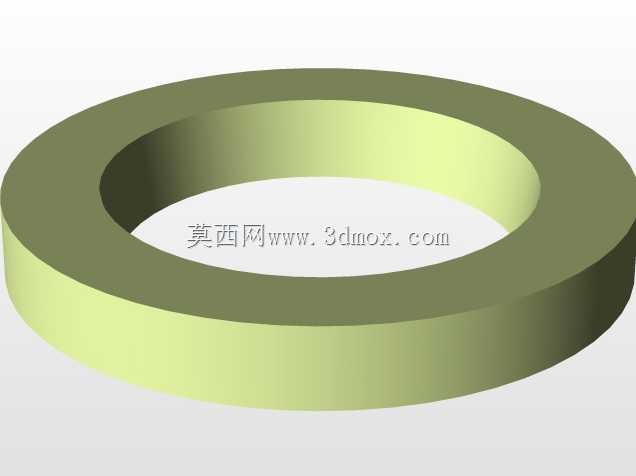

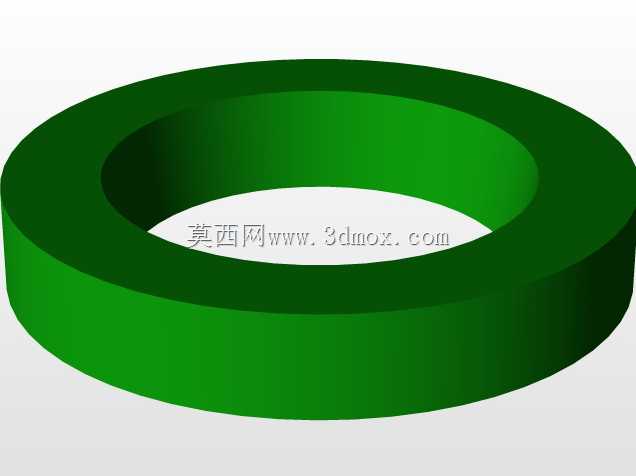

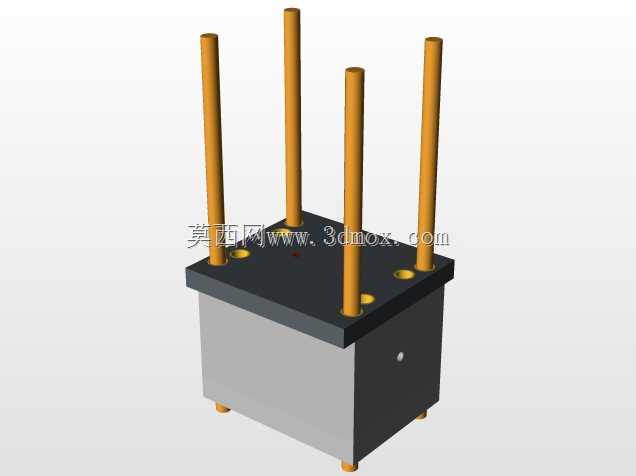

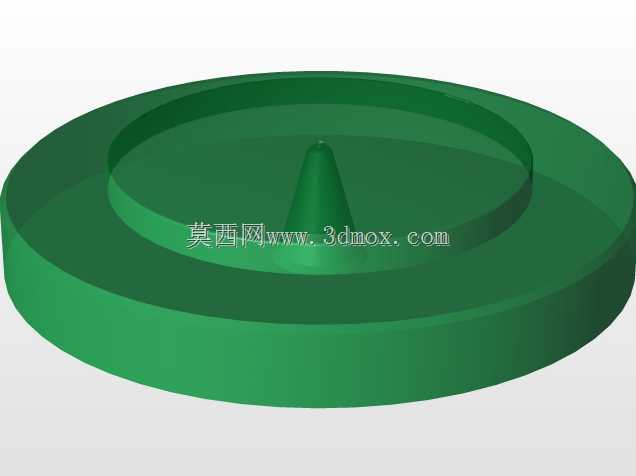

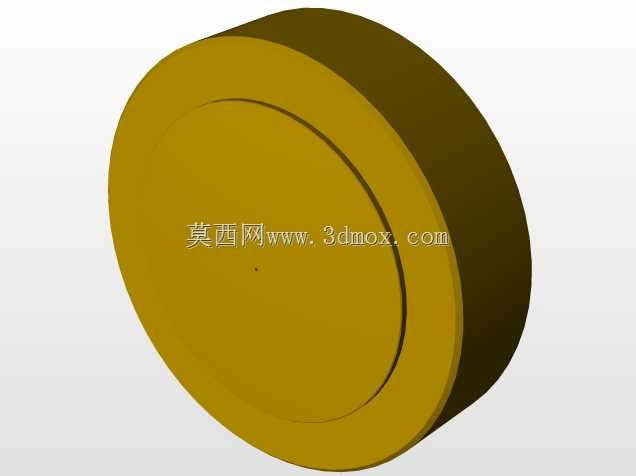

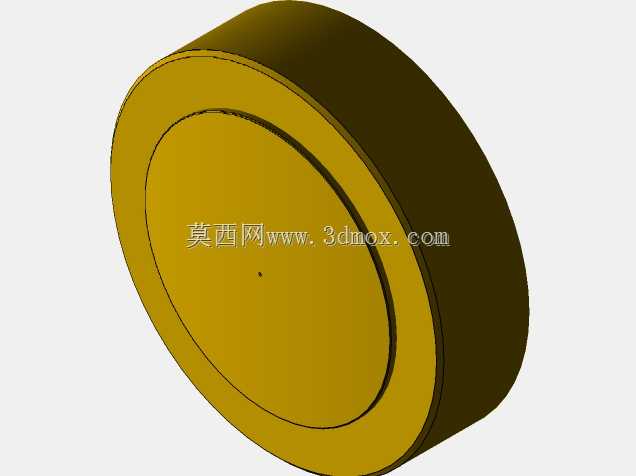

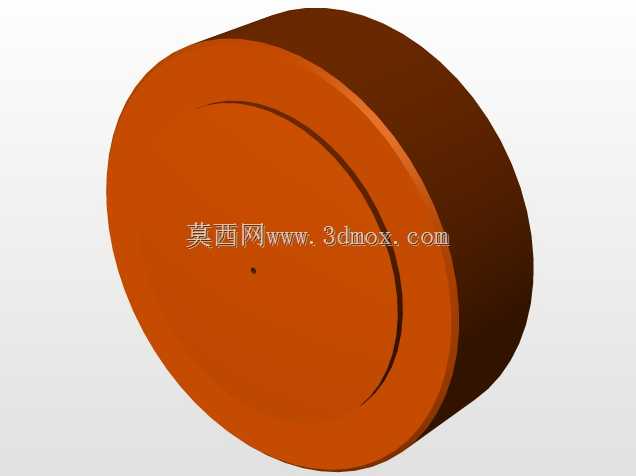

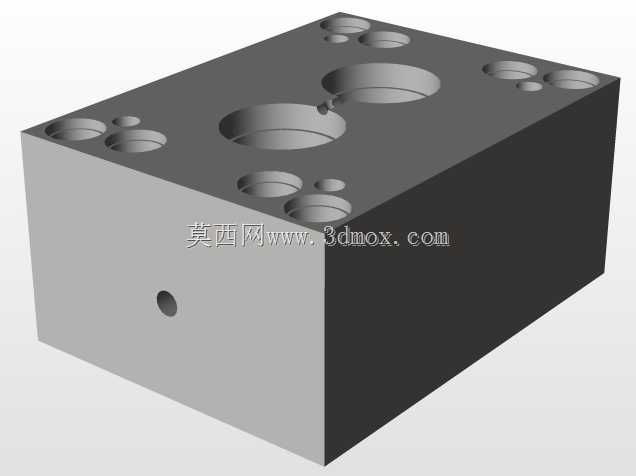

　　这套塑料注射成型模具的核心模体结构，是面向中小型热塑性塑料件量产场景开发的成型核心部件，日常应用在消费电子外壳、小型家电结构件、精密工业塑料配件的注塑生产环节，直接决定成型塑件的尺寸精度、外观质量与生产节拍稳定性。从结构设计逻辑来看，整个模体采用整体式方块型腔布局，主体分为定模侧与动模侧两个核心装配块，分型面设置在模体厚度方向的中部分型位置，合模时依靠四周精准加工的贴合面实现型腔密封，避免注塑过程中出现飞边、溢料的问题。模体顶面加工的多组不同直径圆孔，是模具的冷却水道接口与紧固安装孔位，其中大直径圆孔对应冷却水路的主通路，小直径圆孔为水路堵头安装位与内六角螺丝的沉头孔，冷却水路采用直通式循环布局，

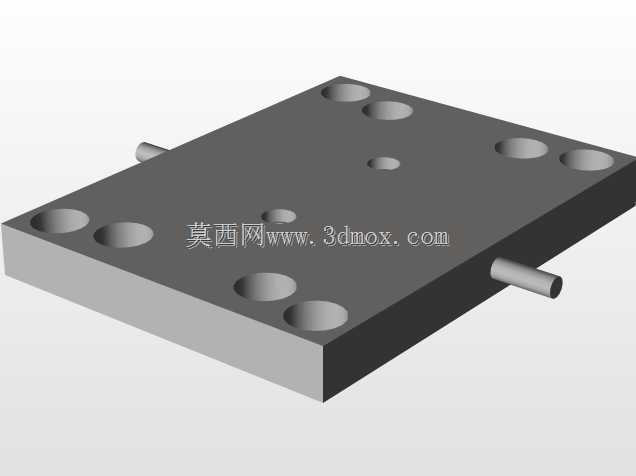

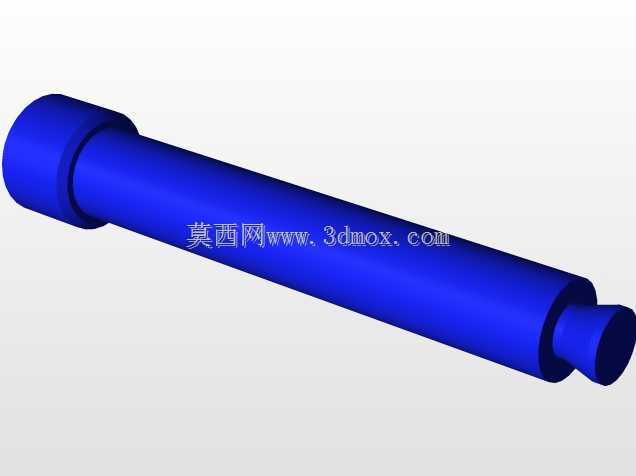

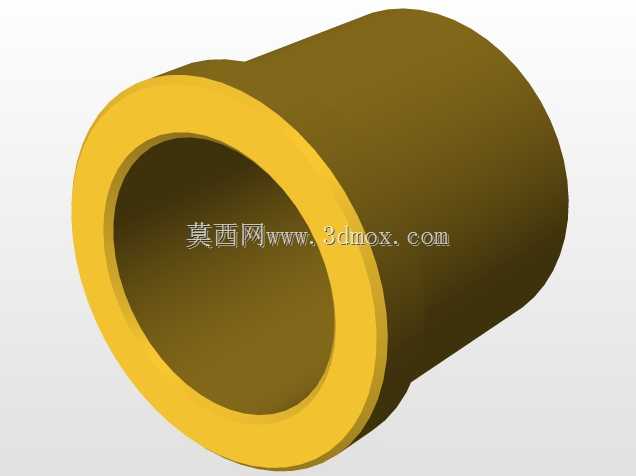

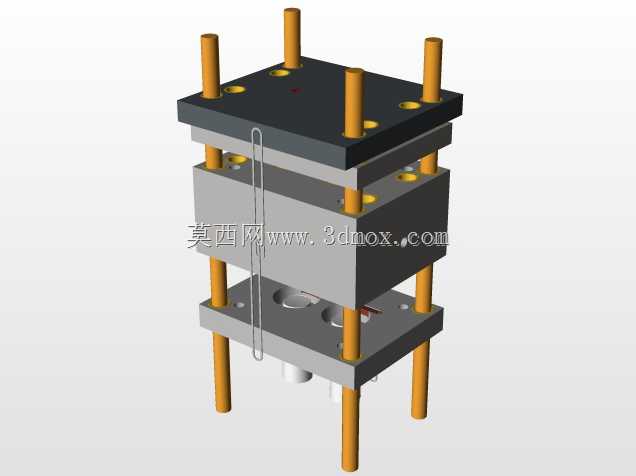

　　能够在注塑生产过程中快速带走型腔内塑料熔体固化释放的热量，保证模温均匀分布在工艺要求区间内，避免塑件出现冷却不均导致的翘曲、缩痕、内应力集中等缺陷。模体侧面伸出的小型圆柱结构是模具的导柱定位部件，与对应侧模架上的导套配合，在合模过程中提供精准的导向定位，保证动定模的型腔同轴度控制在0.02mm以内，避免合模错位导致的塑件壁厚不均、分型面错位等质量问题。侧面的小型盲孔是顶出机构的复位杆安装位，开模顶出塑件后，复位杆带动顶针板回到初始位置，为下一次合模注塑做准备。从安装边界来看，整个模体的外形为规整长方体结构，所有安装孔位的中心距、孔深、孔径都按照标准模架的装配尺寸设计，能够直接适配对应规格的标准注塑模架，不需要额外做二次加工修正，

　　模体的边角位置做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员，也能减少模体装配时与模架框的磕碰损伤。设计过程中，型腔部分的尺寸按照所成型塑料原料的收缩率做了精准补偿，针对不同塑料原料的收缩率区间调整型腔的径向与深度尺寸，保证成型后的塑件尺寸落在公差带范围内。所有孔位的加工位置都做了干涉校验，冷却水路与型腔壁的最小距离保持在合理区间，既保证冷却效率，又避免距离过近导致型腔壁受熔体压力出现变形，同时水路与紧固螺丝孔、顶针孔之间预留足够的安全壁厚，防止加工过程中出现钻穿、互通的问题，避免生产过程中出现漏水、漏油的故障。这套模体结构的设计充分考虑了注塑生产的实际工况，模体材料选用预硬塑胶模具钢，经过调质处理后具备足够的刚性与耐磨性，

　　能够承受数十万模次的注塑生产压力，不需要频繁做维护更换。在实际生产装配时，只需要将加工完成的模体装入对应规格的标准模架，连接冷却水管、调整顶出行程，就可以快速上机试模，大幅缩短模具的制造周期，降低模具加工的综合成本，适配100吨到200吨锁模力规格的卧式注塑机使用，能够满足中小批量到大批量的塑料件生产需求。
