精密注塑成型模具结构设计方案

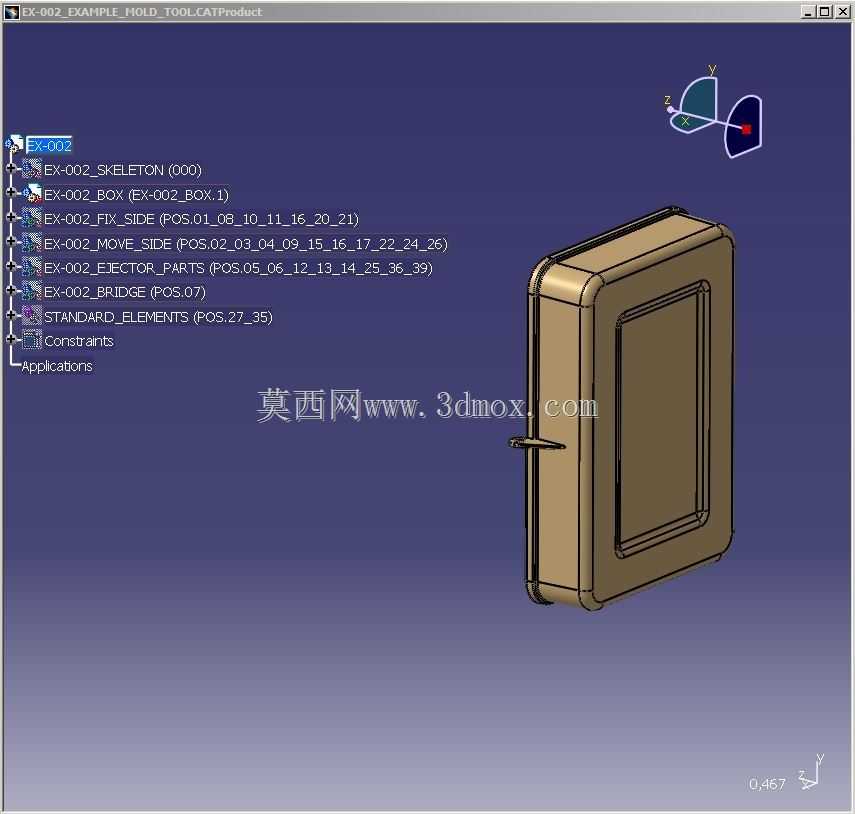

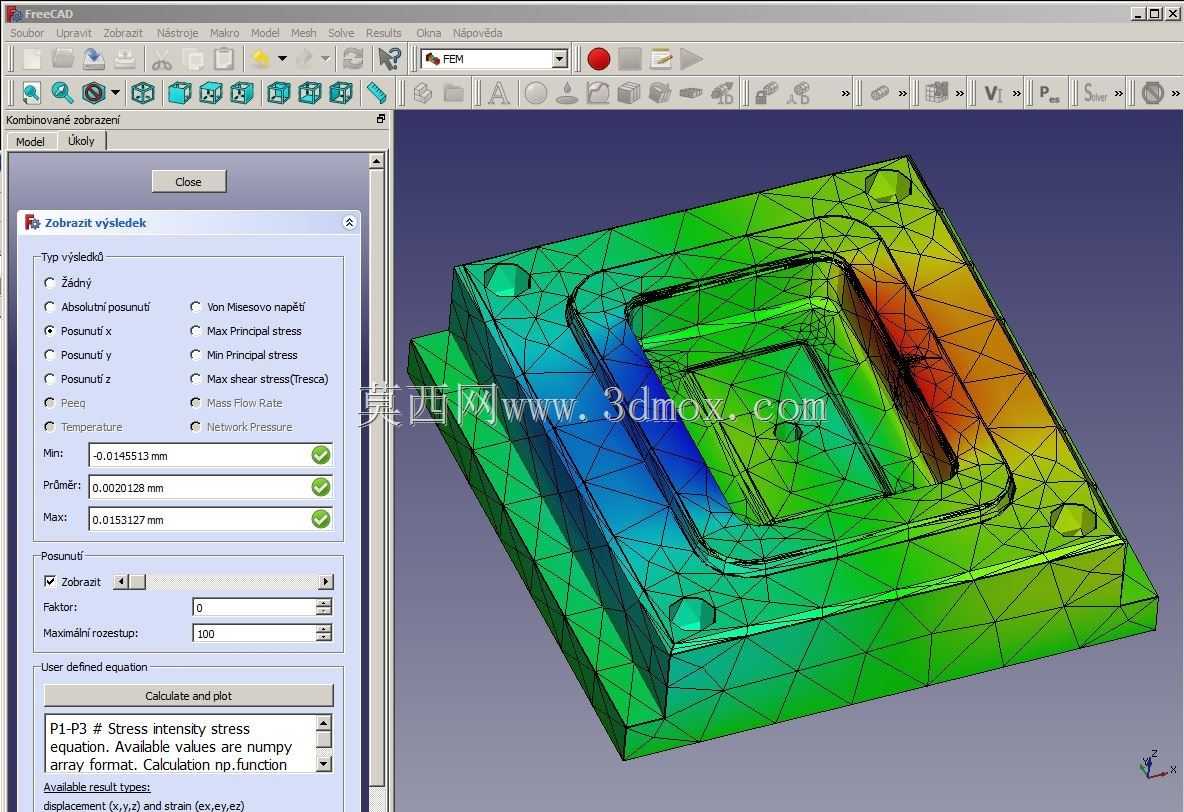

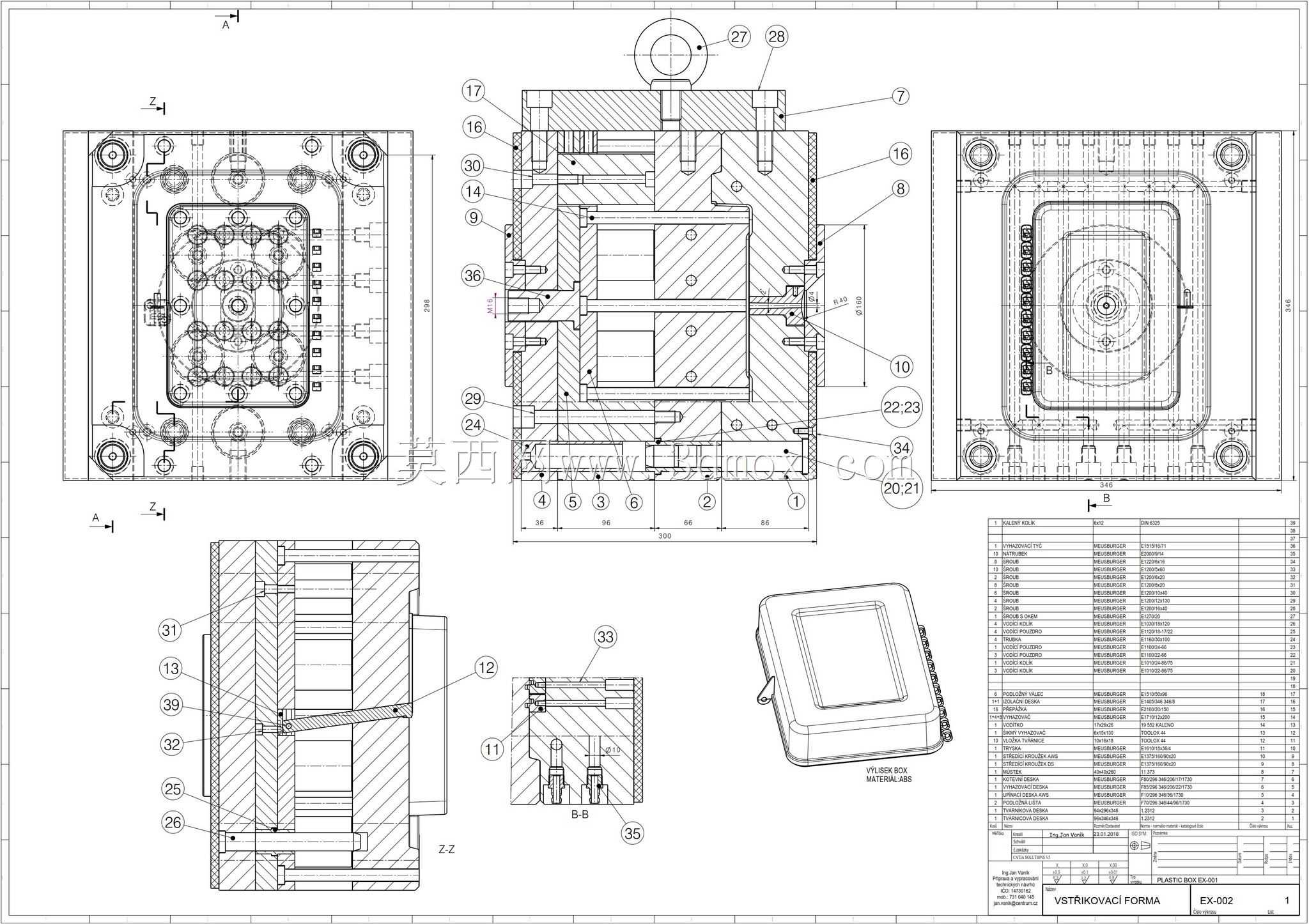

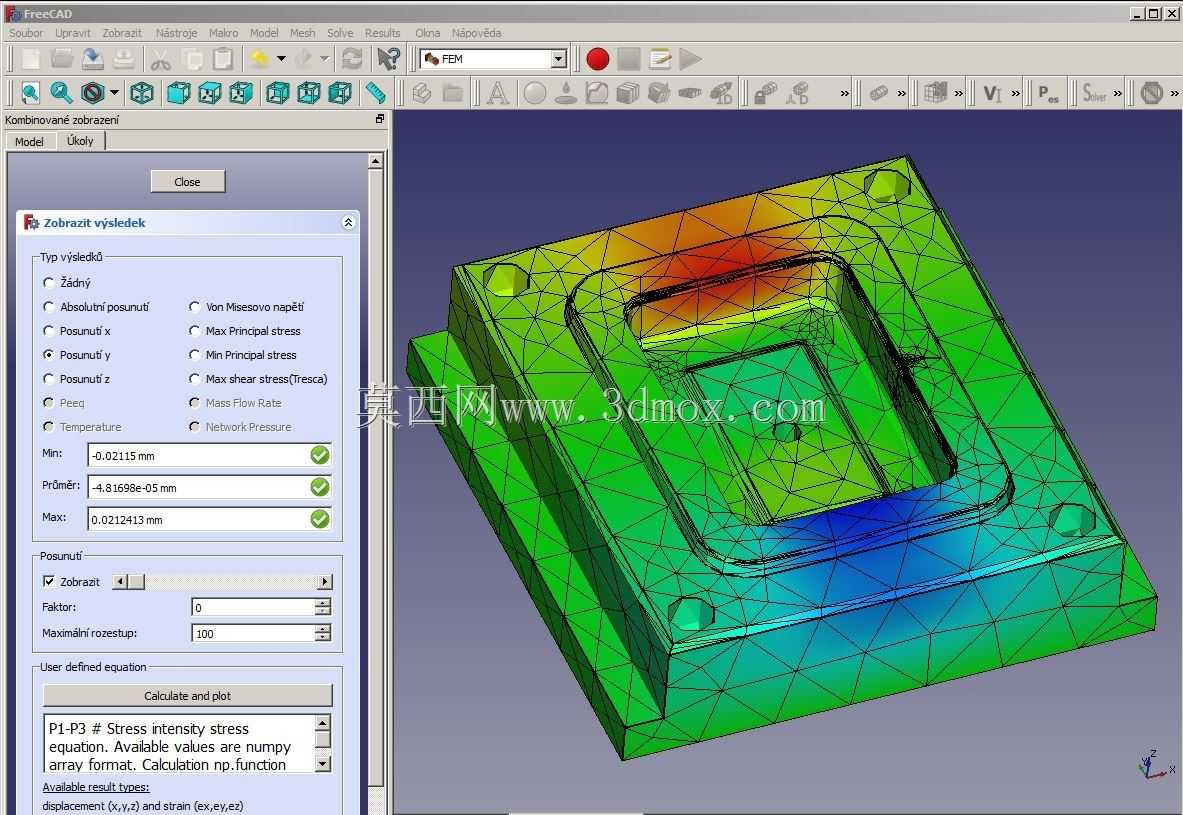

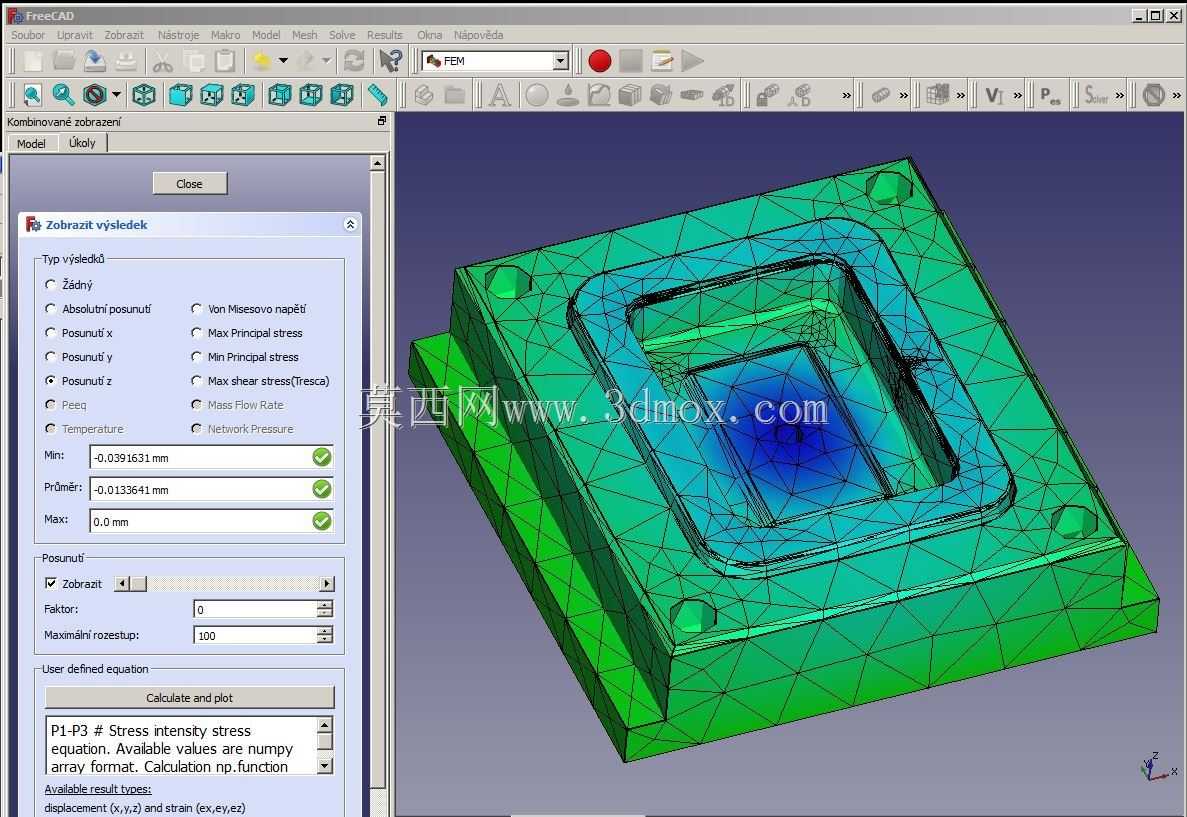

　　这套注塑成型工装的结构设计，完全围绕量产场景下的稳定成型需求展开，日常应用覆盖消费电子结构件、小型家电功能件、通用工业塑料配件的批量注塑生产环节，适配卧式注塑机的标准安装接口，可直接匹配常规吨位注塑设备的装夹参数。从实际生产用途来看，这套结构承担了塑料熔体充模、保压冷却、塑件顶出全流程的成型功能，所有模架组件的排布都经过受力校核，避免长期高压注塑下出现模板变形、飞边溢出的问题。

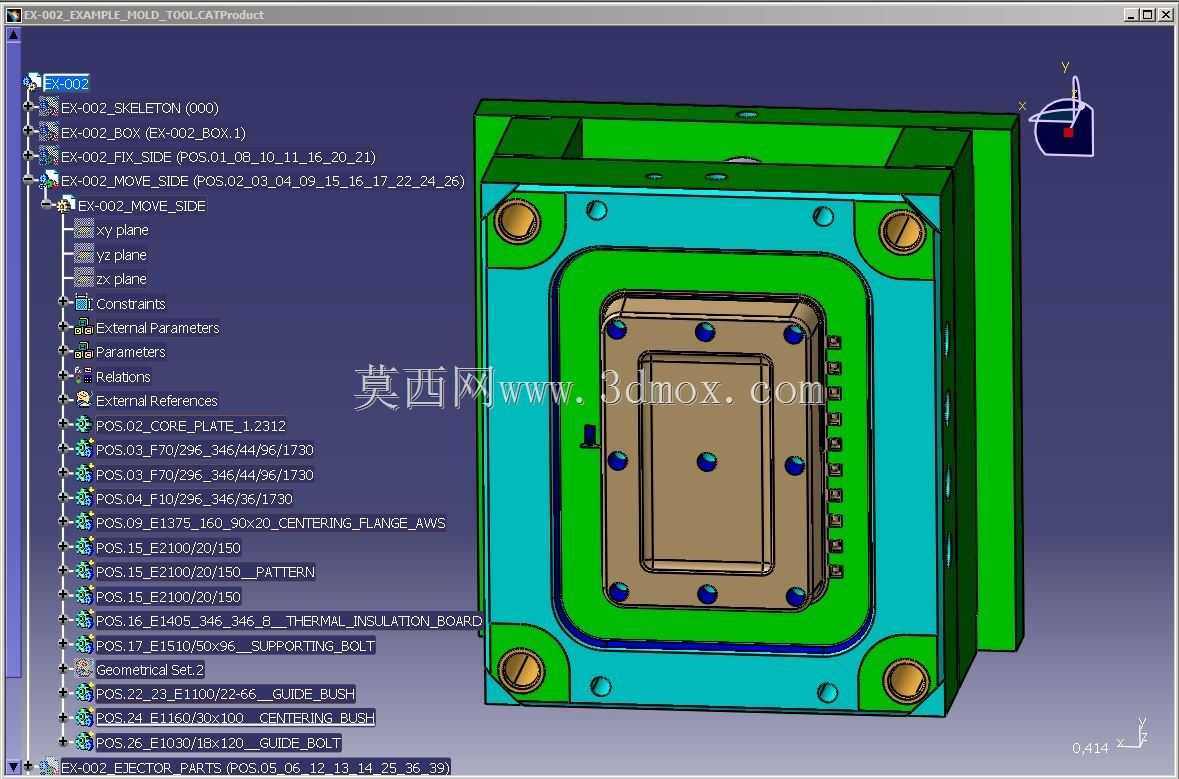

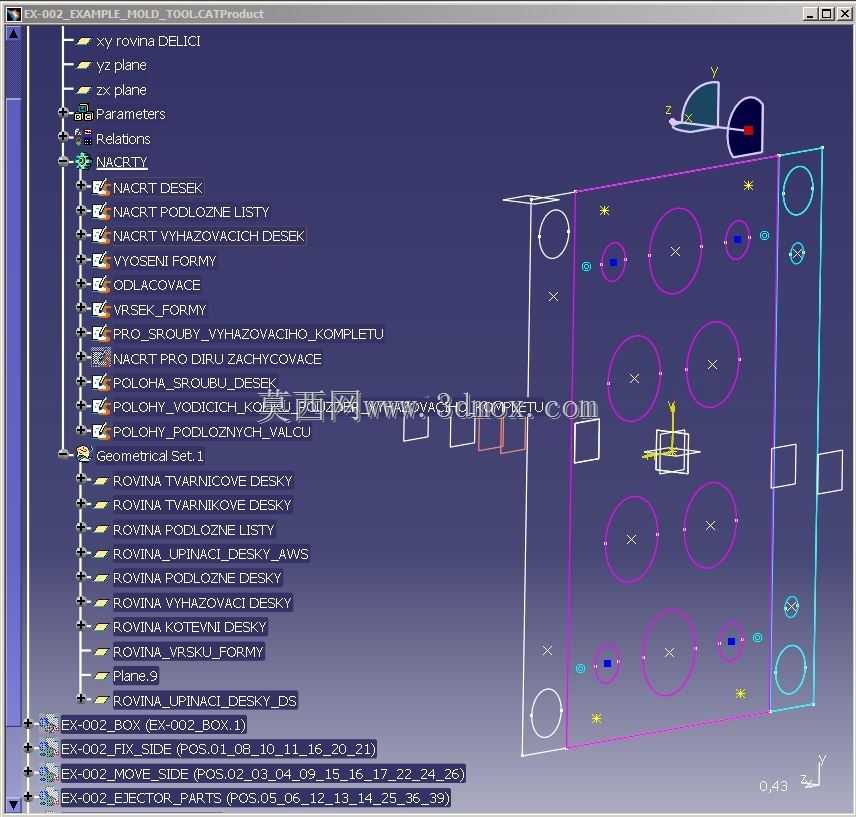

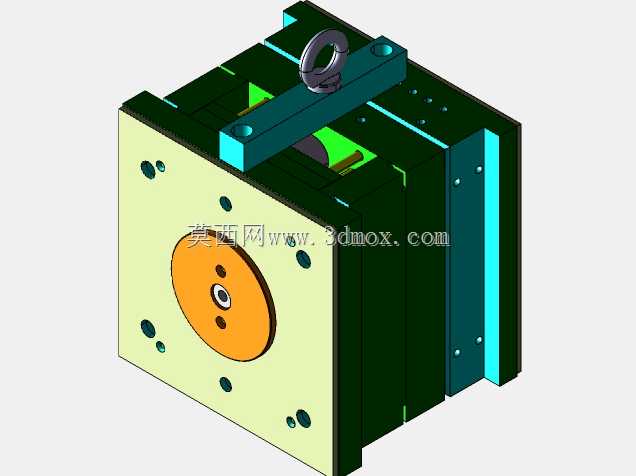

　　设计过程中优先考虑了生产环节的操作便利性，顶部设置的吊环结构完全符合车间模具吊装的作业规范，可直接配合行车完成模架的上机装夹与转序搬运，不需要额外焊接吊装点位，减少现场改装的工作量。模架的分型面定位采用了精密导柱导套配合结构，合模过程中可自动校正前后模的对位偏差，避免长期反复合模导致的型腔错位，保证塑件成型的尺寸一致性。从结构布局来看，前后模板的安装孔位完全遵循标准模架的尺寸规范，可直接适配常用规格的注塑机压模固定，不需要现场重新配钻安装孔，缩短模具上机的调试周期。

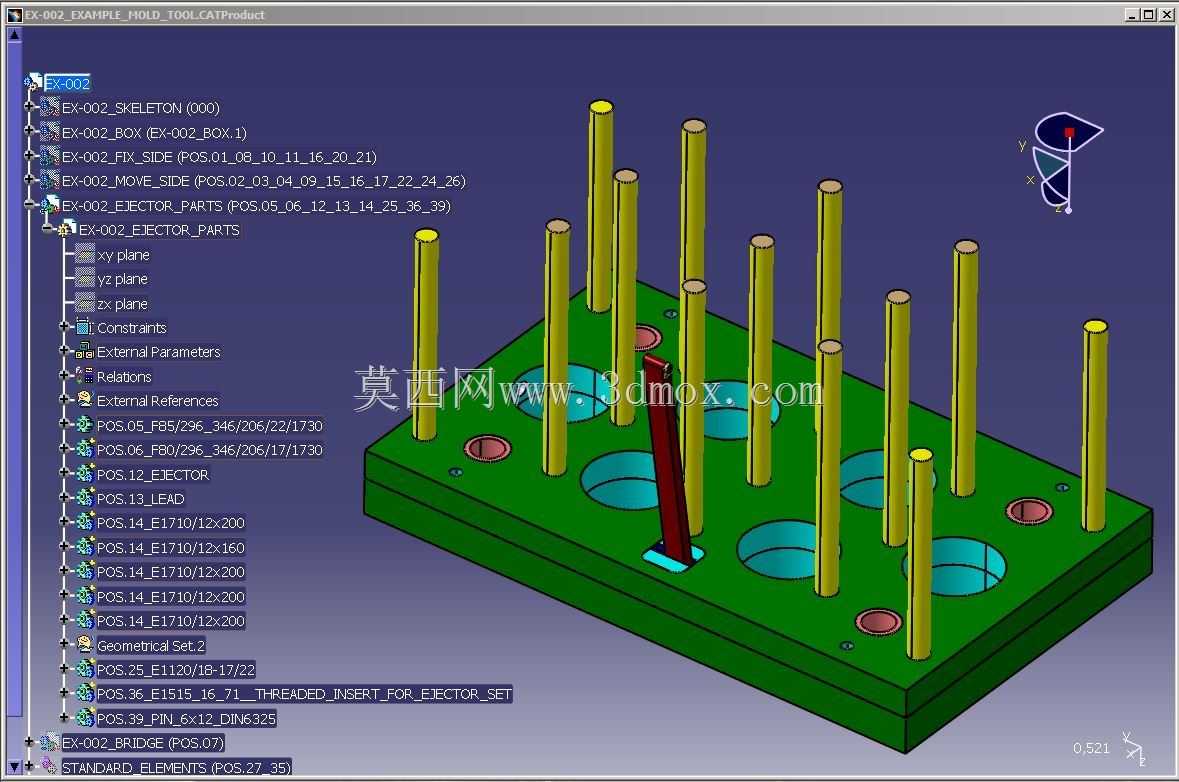

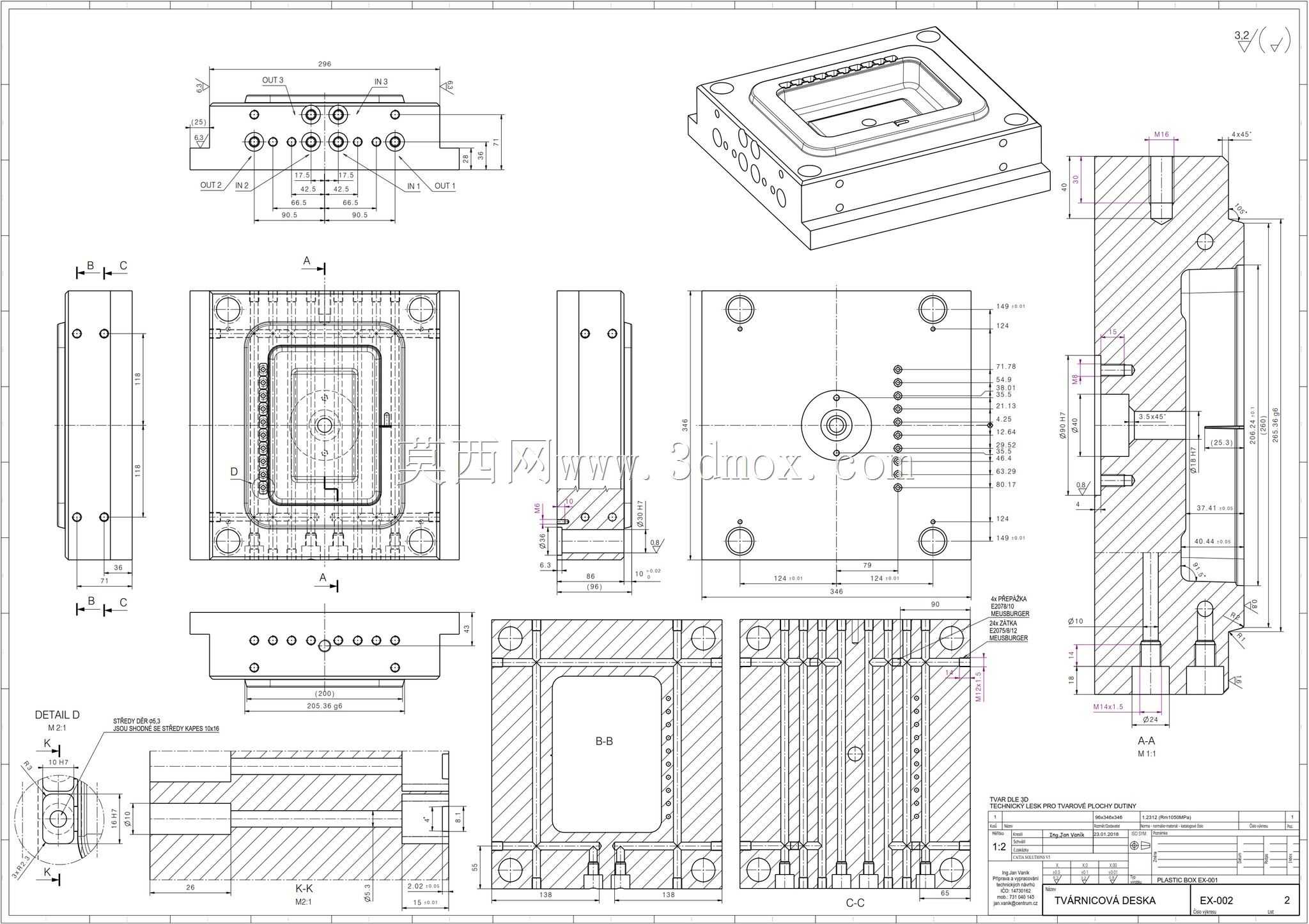

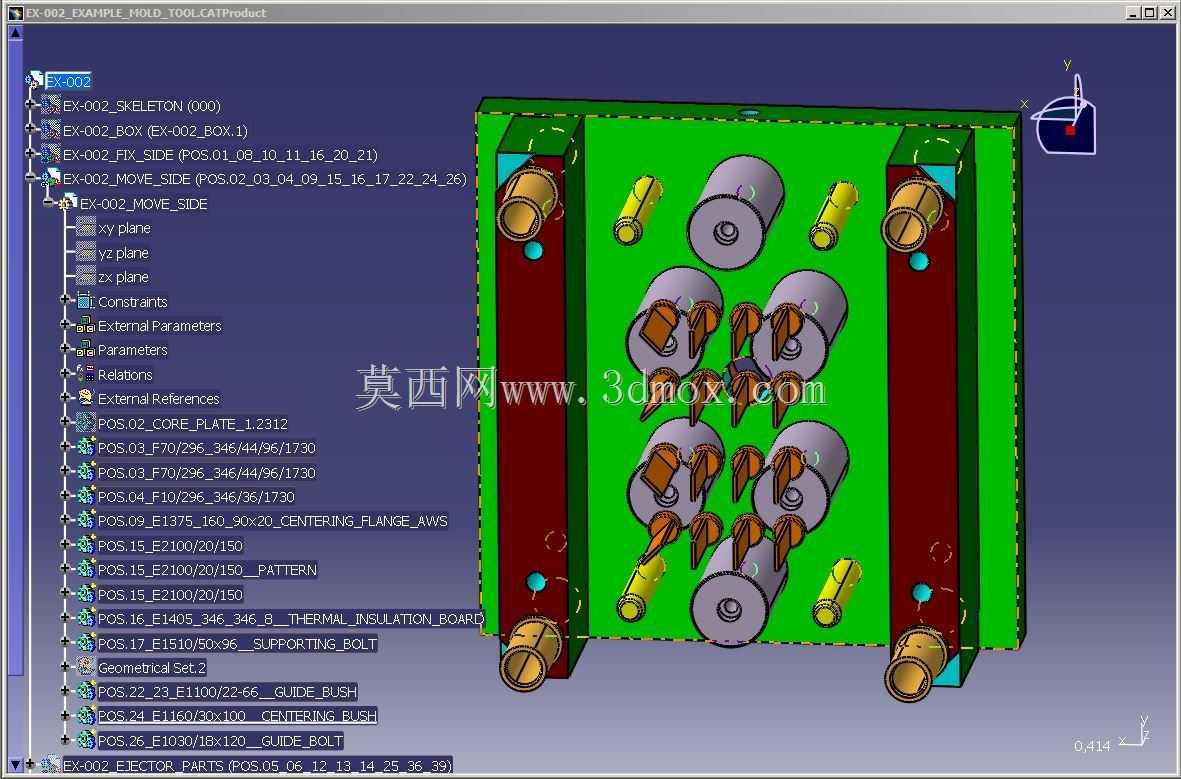

　　冷却水路的排布紧贴型腔区域，可在保压完成后快速带走型腔内的热量，缩短塑件的冷却定型时间，提升单批次生产的节拍效率。顶出机构的排布对应塑件的受力均匀区域，顶出过程中不会导致塑件出现顶白、变形缺陷，同时预留了足够的复位弹簧安装空间，合模过程中顶针板可自动回位，避免撞模风险。模具的外侧设置了明确的锁模结构，在模具吊运、存放过程中可通过锁模块固定前后模位置，避免分型面意外张开导致内部型腔、型芯组件磕碰损坏。

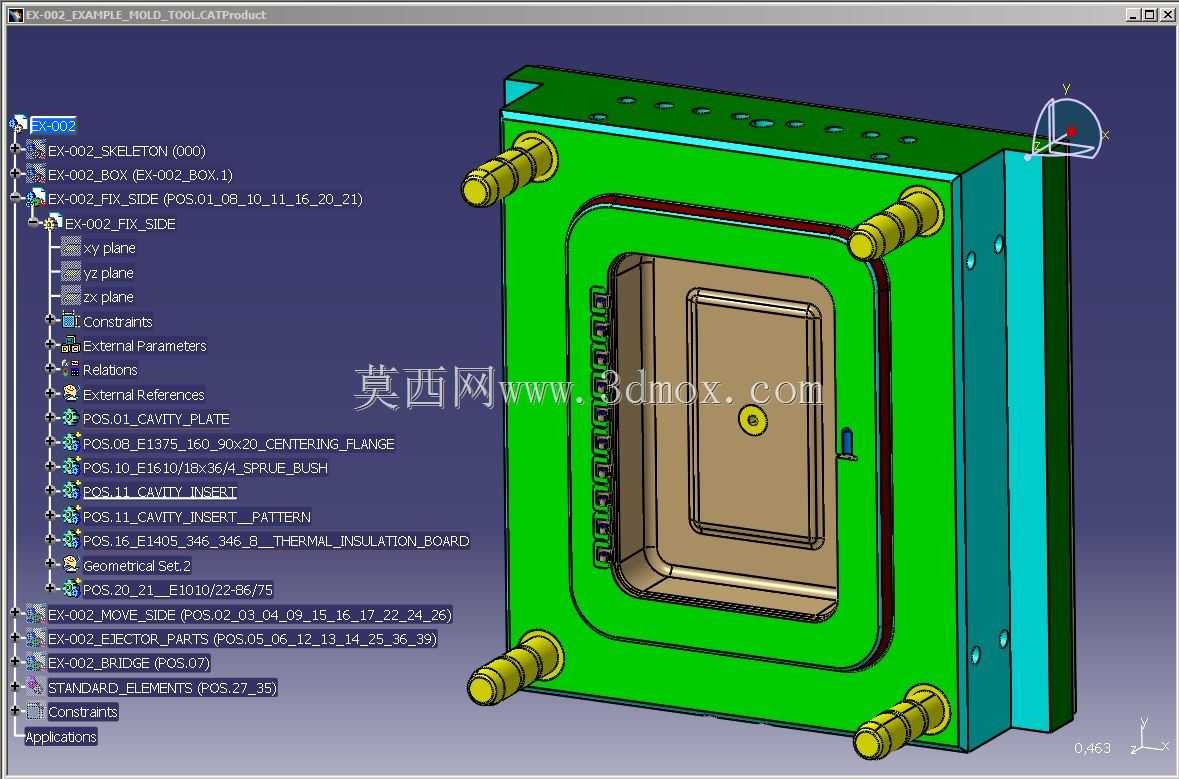

　　从安装边界尺寸来看，模架的整体长宽尺寸控制在常规中小型注塑机的容模范围内，开模行程预留量满足塑件自动脱落的需求，不需要额外修改注塑机的开模参数。进料口的位置设置在模具中心区域，适配注塑机的标准射嘴对位尺寸，浇口套的圆弧半径与射嘴匹配，避免注塑过程中出现溢料问题。所有模板的边角都做了倒角处理，避免装配、搬运过程中尖锐边角划伤操作人员，同时模板表面的连接螺丝全部采用内六角沉头设计，螺丝头完全沉入模板平面内，不会出现突出点位干涉设备装夹或者安全门开合的问题。

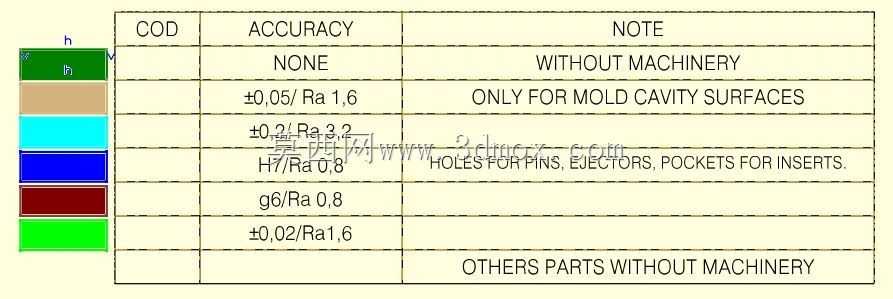

　　整套结构的组件拆分充分考虑了后期维护的便利性，易磨损的导套、顶针等配件都采用标准件规格，生产现场出现磨损后可直接快速更换，不需要单独定制加工配件，减少设备停机等待的时间。排气槽的开设位置对应熔体填充的末端区域，可在充模过程中快速排出型腔内的空气，避免塑件出现烧焦、缺胶、气泡等成型缺陷，保证量产过程中的良品率。
