带轮曲柄联动机械传动机构

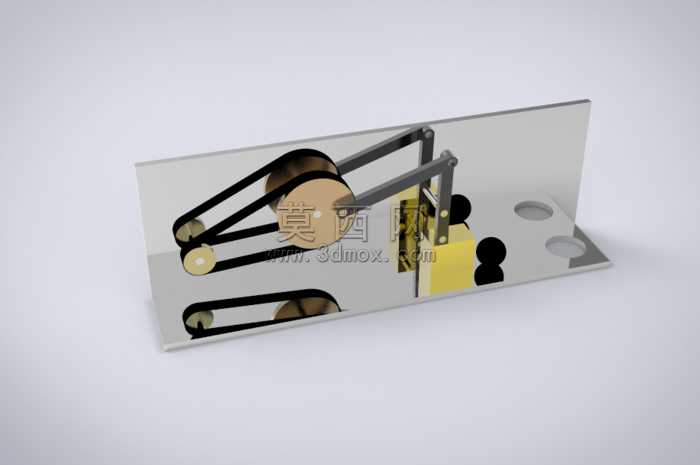

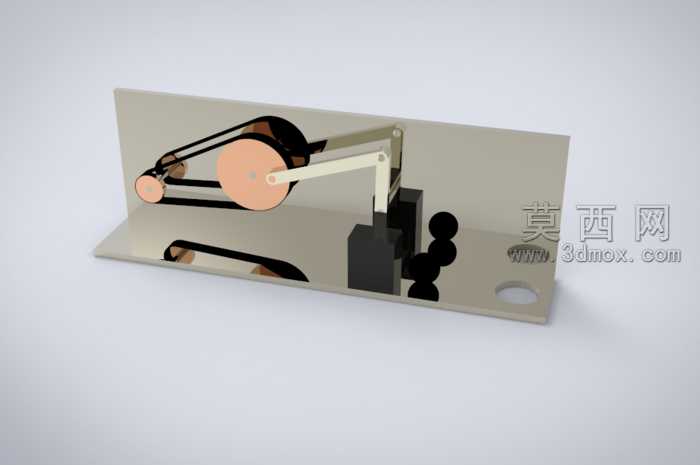

本作品为机械传动演示类三维建模作品，整体采用立式安装板搭配水平底座的结构形式，通过三维建模软件完成全参数化结构设计，所有零部件尺寸均按照机械原理演示的合理比例设定，保证机构运动过程无干涉。建模阶段首先完成底座与立式安装板的基体特征绘制，采用拉伸凸台命令生成一体化的支撑结构，对安装板表面做平整化处理，预留各运动部件的安装定位孔位，底座边缘做圆角过渡处理避免锐边，同时在底座表面预留定位凹槽与配重安装位，保证整体机构放置的稳定性。传动部分首先构建大小两个同步带轮，小带轮作为动力输入轴端安装在安装板左侧下部，大带轮作为动力输出端安装在安装板左侧上部，两个带轮之间通过同步带实现动力传递，建模时对带轮的轮槽做精确尺寸匹配，保证同步带安装后张紧度合理，无打滑或过度张紧的问题。大带轮的输出轴端连接曲柄连杆结构，曲柄一端与带轮轴做同轴心配合，另一端通过铰接销轴与长连杆连接，连杆末端连接竖直方向的滑动导杆，导杆与安装板上的导向支座做滑动配合，将带轮的旋转运动转化为导杆的上下往复直线运动，建模过程中对所有铰接位置做间隙配合设定，还原真实机械结构的运动余量。导向支座下方设置方形安装基座，用于固定导向结构同时平衡整体机构重心，底座表面额外设置黑色圆形配重块，进一步降低机构运行时的振动。渲染阶段采用哑光工业灰作为支撑结构的基础材质，带轮采用醒目的明黄色哑光塑胶材质，同步带采用黑色橡胶材质，连杆与导杆采用银灰色金属材质，配重块采用黑色哑光金属材质，不同材质的色彩区分清晰，能够直观分辨各功能部件。场景布光采用柔和的漫反射光源搭配局部补光，避免金属部件产生过强的反光，同时在支撑结构表面投射柔和的阴影，增强整体模型的立体感与真实感。设计思路上以直观展示带传动与曲柄连杆机构的联动原理为核心，简化了不必要的复杂外壳结构，将核心传动部件完全外露，方便观察者清晰理解动力从输入到最终转化为直线运动的完整传递路径，可作为机械原理教学演示的数字化模型使用，所有运动部件的配合关系均符合真实机械设计的规范，可直接导入运动仿真模块添加旋转驱动，验证机构的运动行程与运行流畅度。
