线性机箱缓冲避震装置结构设计

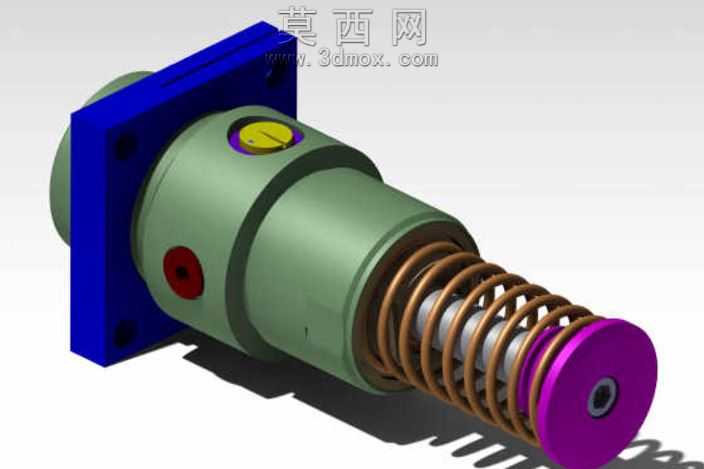

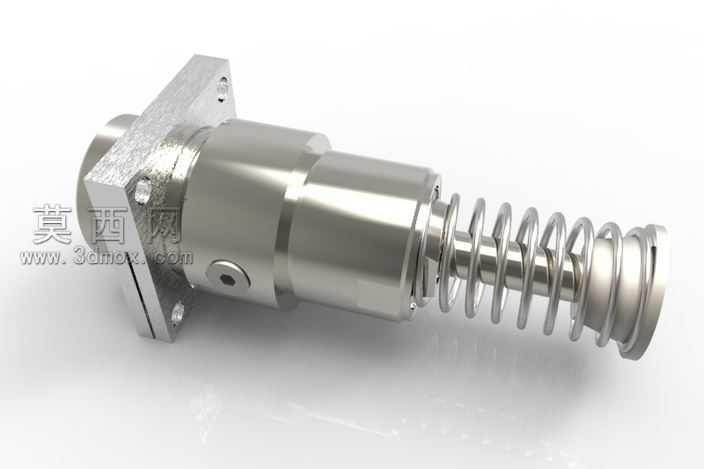

本作品为线性机箱配套使用的缓冲避震装置，整体采用三维建模软件完成全参数化结构搭建，建模过程中对各零部件的配合公差、装配关系进行了严谨定义，确保各部件运动逻辑符合实际机械原理。模型渲染阶段针对不同部件赋予了差异化材质：安装法兰采用蓝色哑光金属漆材质，还原钢制安装座的表面质感；缸体部分设置为灰绿色磨砂金属材质，模拟铸造缸体的表面处理效果；外露螺旋弹簧赋予古铜色金属材质并添加细微拉丝纹理，还原弹簧钢的加工质感；端部端盖采用亮紫色阳极氧化金属材质，形成清晰的视觉区分；缸体上的油孔、调节旋钮分别设置为红色橡胶封盖、黄色金属刻度盘材质，细节还原度较高。结构设计上，装置采用法兰式安装结构，可通过四个安装孔直接固定在机箱安装面，缸体内部集成阻尼缓冲结构，外部嵌套圆柱螺旋压缩弹簧，通过弹簧的弹性形变与内部阻尼结构的耗能作用共同实现缓冲减震功能，可有效控制和减少线性机箱在运行过程中受到的振动冲击，降低振动对机箱内部精密元器件的影响。设计过程中充分考虑了装置的安装便捷性与维护性，外露的调节旋钮可根据实际工况调整阻尼大小，适配不同负载的减震需求，弹簧与端盖采用可拆卸式结构设计，便于后期更换弹性元件。整体模型装配关系完整，无干涉冗余结构，各运动部件可实现预期的轴向伸缩动作，可直接用于线性机箱的减震方案验证、装配模拟以及相关教学演示场景。
